Nema 11 Nieuchwytny stos 32.2mm Ołów 0,42A 0,635mm(0,025 ")Długość 150mm

0 opinii - Napisz opinię

163.49zł

5 + 158.56zł

10 + 153.95zł

50 + 149.56zł

100 + 145.43zł

w magazynie: 10000
Model: 11N13S0424ED5-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

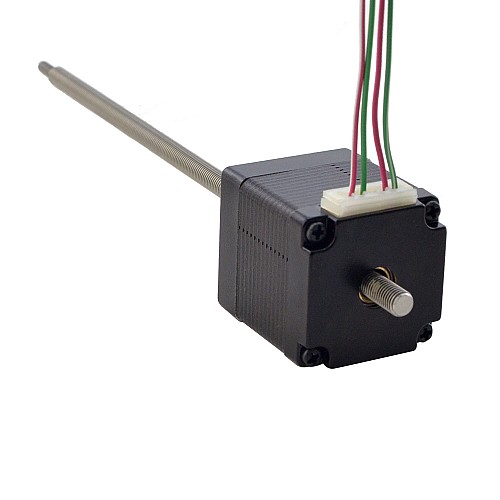

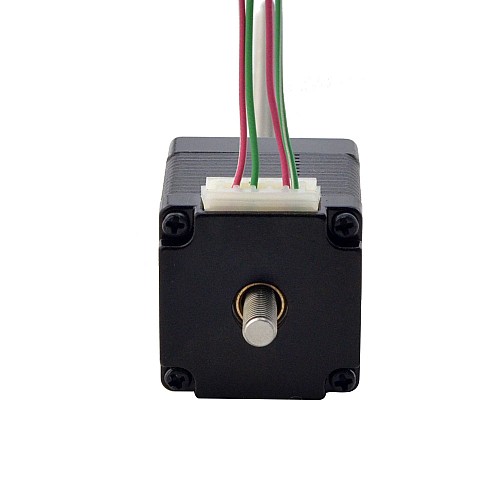

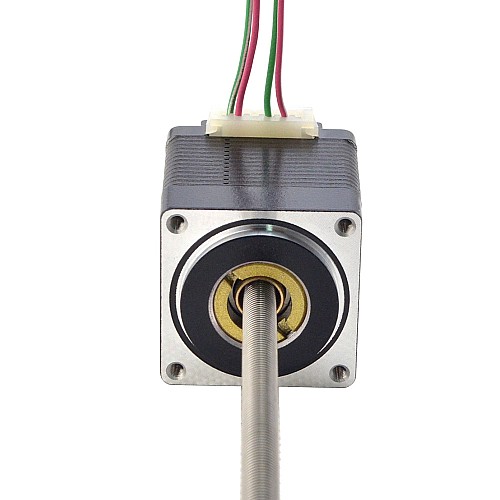

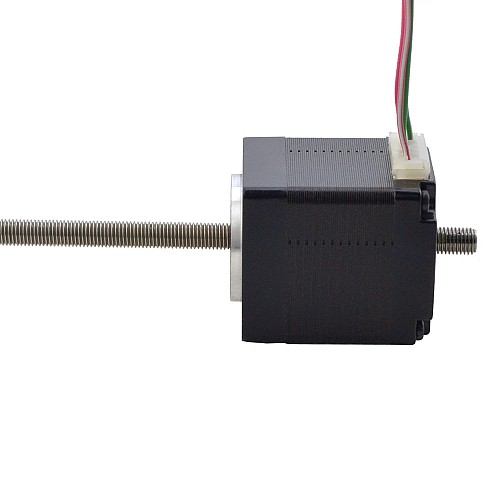

Ten model jest prawie taki sam jak siłownik liniowy z silnikiem krokowym Haydon Kerk 28000 w rozmiarze 11, rozmiar 11. Część silnikowa to silnik krokowy Nema 11 o średnicy 32.2 mm 1,8 stopnia 0,42 A i współpracuje ze śrubą pociągową o średnicy 4,76mm(0,1874 cala) o długości 150mm(5,9055 cala), przesuw liniowy wynosi 0,635mm(0,025 cala) na obrót.

Specyfikacja elektryczna

Numer części producenta: 11N13S0424ED5-150RS(11N13S0424ED-150RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Moment trzymania: 0.05Nm(7.08oz.in)
Prąd znamionowy/faza: 0,42A
Rezystancja fazowa: 11,9omów
Indukcyjność: 8.0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość ciała: 32.2mm

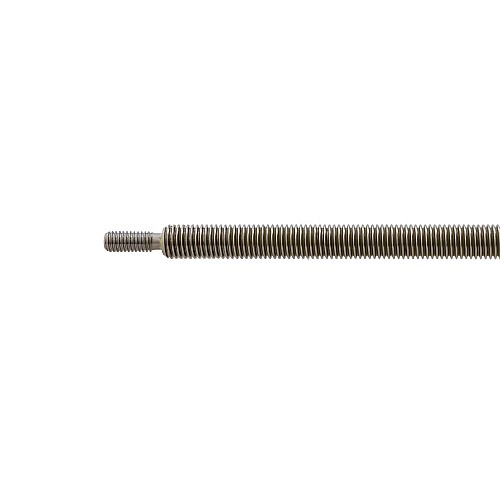

Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Ołów/Krok: 0,003175mm(0.000125")
Przesuw/obrót ołowiu: 0,635mm(0,025")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	8
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	5
Moment trzymania(oz.in)	7.08
Prąd znamionowy(A)	0.42
Rezystancja fazy(ohms)	11.9
Specyfikacja fizyczna
Długość ciała(mm)	32.2
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.003175
Przesuw/rewolucja ołowiu(mm)	0.635
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Non-Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
