Nema 8 Non-captive 28,2mm Stos 0,24A Przewód 0,6096mm(0,024") Długość 150mm

0 opinii - Napisz opinię

174.31zł

5 + 168.72zł

10 + 163.49zł

50 + 158.56zł

100 + 153.95zł

w magazynie: Przed Sprzedaż
Model: 8N11S0244CC5-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 63

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

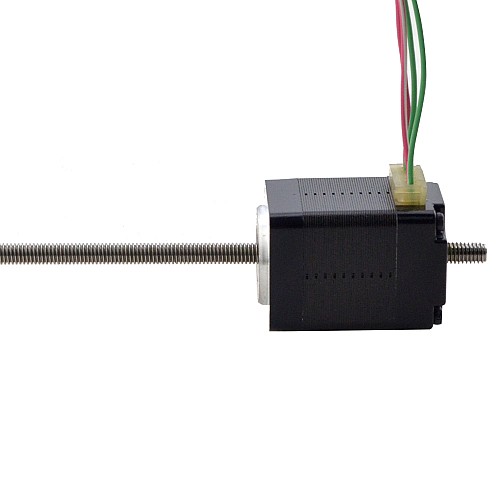

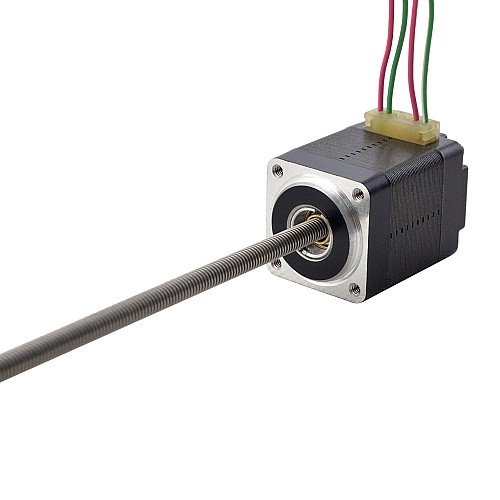

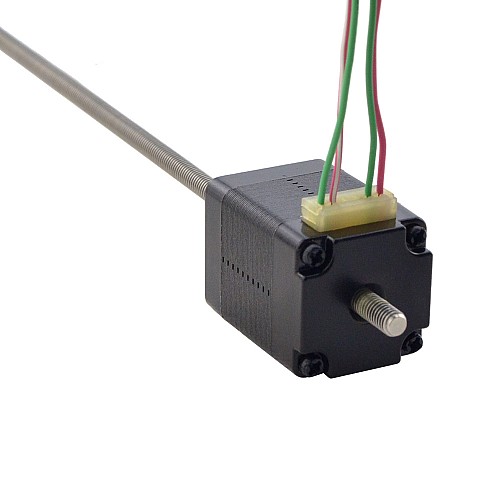

Ten model jest prawie dokładnie taki sam jak liniowy siłownik liniowy Haydon Kerk serii 21000 w rozmiarze 8. Część silnikowa to silnik krokowy Nema 8 o średnicy 30 mm 1,8 stopnia 0,24 A i współpracuje ze śrubą pociągową o średnicy 3,5mm(0,1378 cala) o długości 150mm(5,9055 cala), przesuw liniowy wynosi 0,6096mm(0,024 cala) na obrót.

Specyfikacja elektryczna

Numer części producenta: 8N11S0244CC5-150RS(8N11S0244CC-150RS)(8LS11-0244N-150N)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Moment trzymania: 0.015Nm(2.12oz.in)
Prąd znamionowy/faza: 0,24A
Rezystancja fazowa: 20,4omów
Indukcyjność: 5.0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 20x20mm
Długość ciała: 28.2mm
Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ3,5mm(0,1378")
Ołów/krok: 0,003048mm(0.00012")
Przesuw/obrót ołowiu: 0.6096mm(0.024")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony	Zielony biały

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	5.0
Kąt kroku(deg.)	1.8
Moment trzymania(Ncm)	1.5
Moment trzymania(oz.in)	2.12
Prąd znamionowy(A)	0.24
Rezystancja fazy(ohms)	20.4
Specyfikacja fizyczna
Długość ciała(mm)	28.2
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.003048
Przesuw/rewolucja ołowiu(mm)	0.6096
Rozmiar ramy(mm)	Nema 08 (20 x 20)
Średnica śruby pociągowej(mm)	3.5
Typ silnika liniowego	Non-Captive

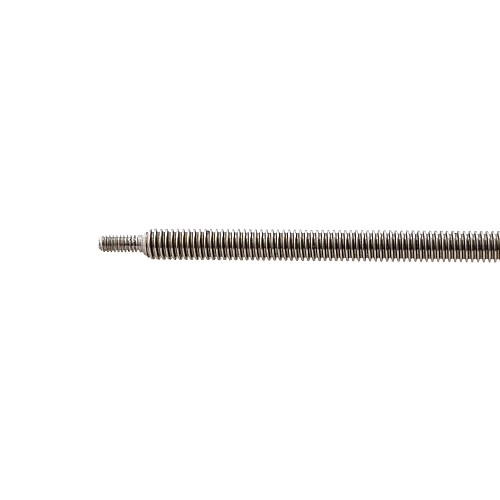

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
