Dwubiegunowy silnik krokowy Nema 11 L=32mm z przełożeniem przekładni planetarnej 100:1

Przerwane

Dwubiegunowy silnik krokowy Nema 11 L=32mm z przełożeniem przekładni planetarnej 100:1

0 opinii - Napisz opinię

0.00zł

w magazynie: 1
Model: 11HS12-0674S-PG100
Waga brutto: 0.31kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 25

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 999

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

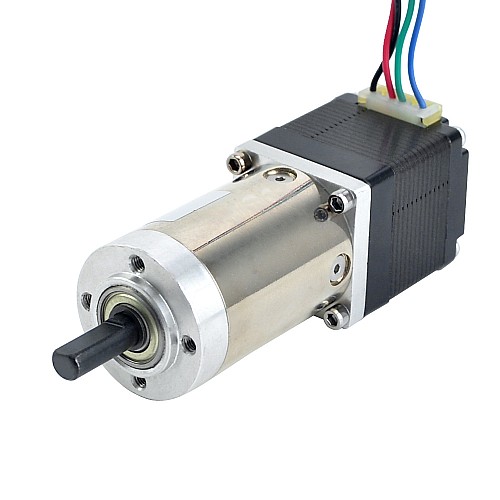

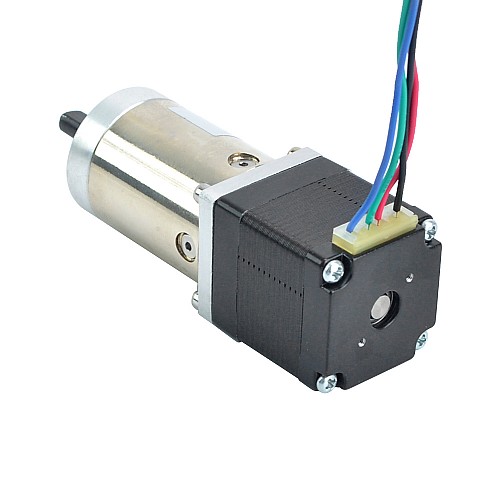

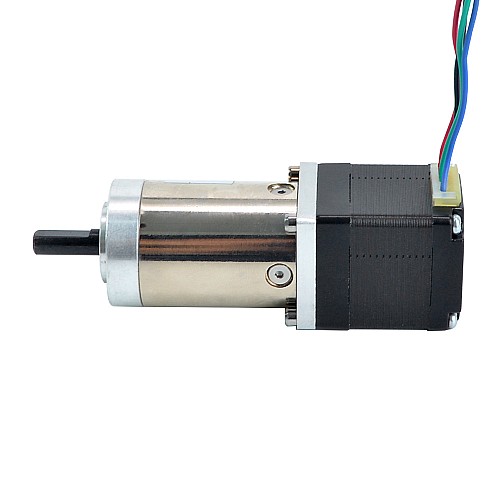

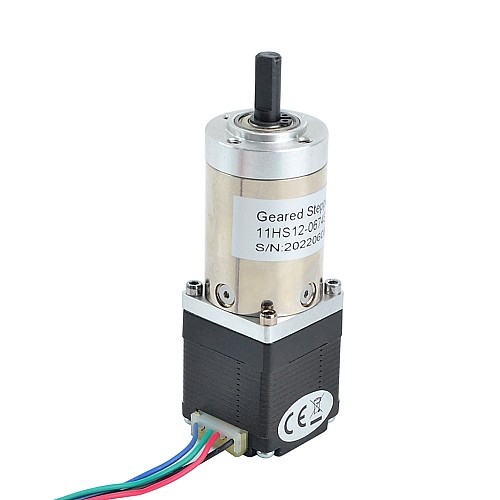

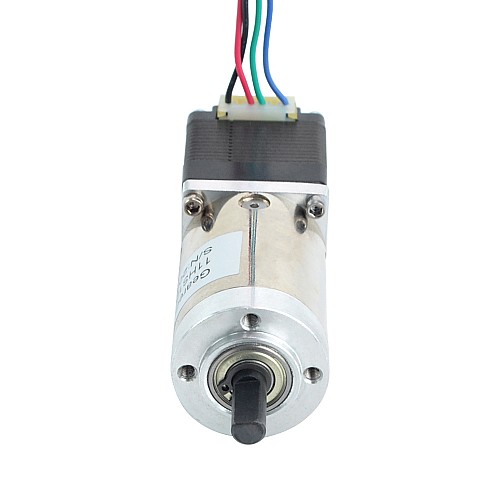

Ten silnik krokowy Nema 11 z korpusem 32mm i prądem znamionowym 0,67A posiada zintegrowaną przekładnię planetarną o przełożeniu 99.548:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS12-0674S-PG100
Typ silnika: dwubiegunowy krokowy
Moment obrotowy bez skrzyni biegów: 7Ncm(9.920oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 5,6omów
Indukcyjność: 4,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 99.548
Wydajność: 70%
Luz w stanie bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 28x28mm
Długość silnika: 32mm
Długość skrzyni biegów: 44.6mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Z pewnych powodów wstrzymaliśmy produkcję i sprzedaż tego produktu i nie ma możliwości zamówienia tego produktu. Produkty alternatywne są 11HS12-0674D1-PG100.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.0
Moment trzymania bez skrzyni biegów(Nm)	0.07
Prąd (A)	0.67
Rezystancja fazy(ohms)	5.6
Specyfikacja fizyczna
Długość wału(mm)	18
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	99.548
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Zarys	<=3deg
