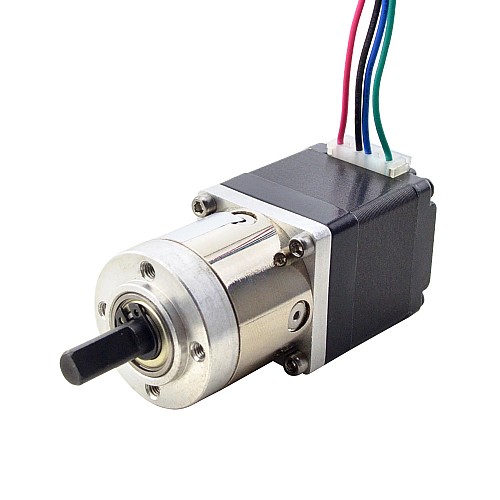

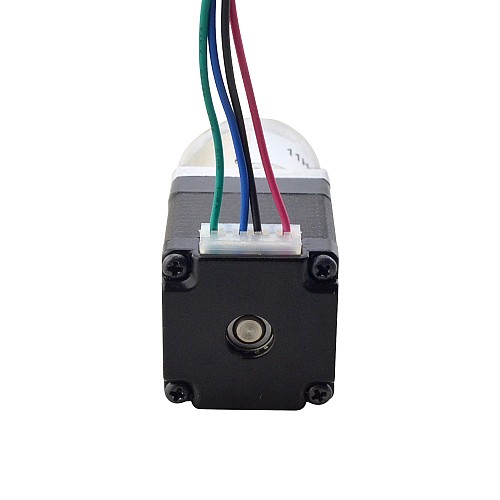

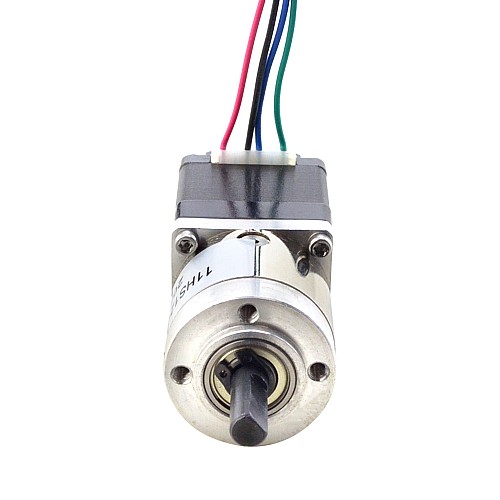

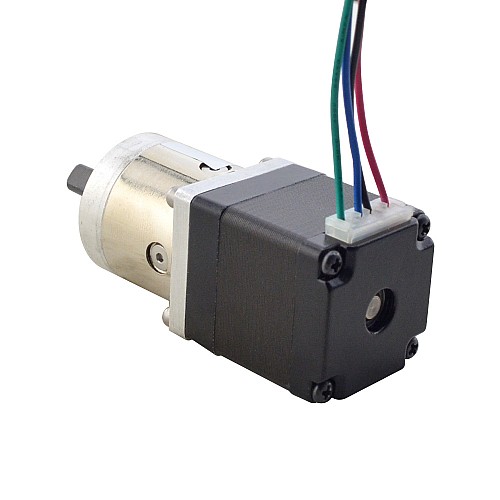

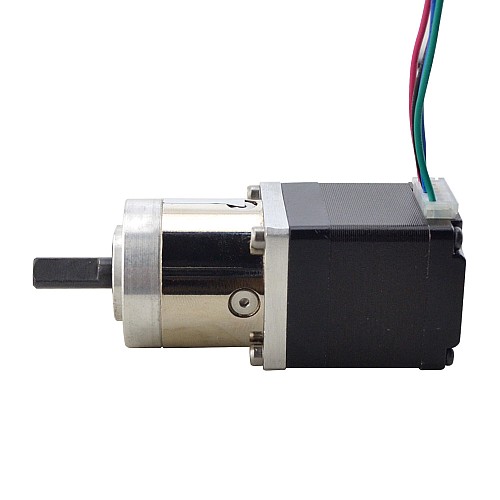

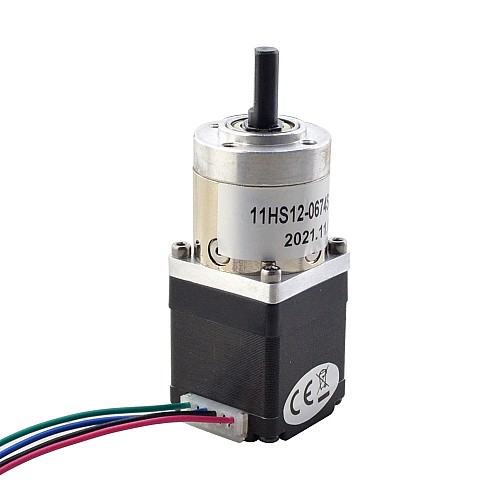

Dwubiegunowy silnik krokowy Nema 11 L=31mm z przełożeniem przekładni planetarnej 5:1

0 opinii - Napisz opinię

147.92zł

5 + 140.60zł

10 + 133.99zł

50 + 127.96zł

100 + 122.46zł

w magazynie: 10000
Model: 11HS12-0674S-PG5
Waga brutto: 0.26kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 111

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Ten jednoosiowy silnik krokowy Nema 11 z korpusem 31 mm i prądem znamionowym 0,67 A, ma zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. To dobre rozwiązanie do zastosowań, w których przestrzeń jest ograniczona, ale potrzebna jest niska prędkość i/lub wysoki moment obrotowy.

Specyfikacja elektryczna

Numer części producenta: 11HS12-0674S-PG5
Typ silnika: dwubiegunowy krokowy
Moment obrotowy bez skrzyni biegów: 7Ncm(9.91oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 5,6ohms
Indukcyjność: 4,0mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 5.18:1
Wydajność: 90%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 28x28mm
Długość silnika: 31,5mm
Długość skrzyni biegów: 29,2mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 120g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.0
Moment trzymania bez skrzyni biegów(Nm)	0.07
Prąd (A)	0.67
Rezystancja fazy(ohms)	5.6
Specyfikacja fizyczna
Długość ołowiu(mm)	300
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	120g
Zarys	<=3deg
