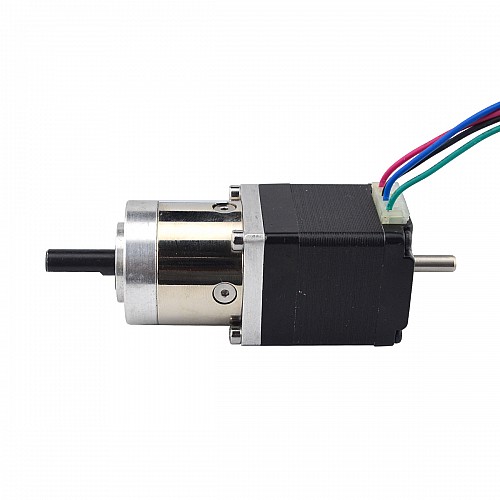

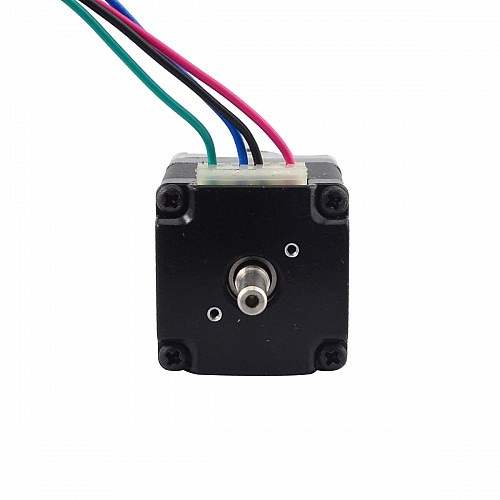

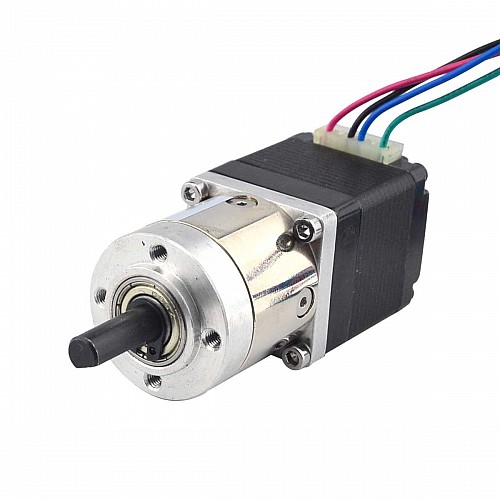

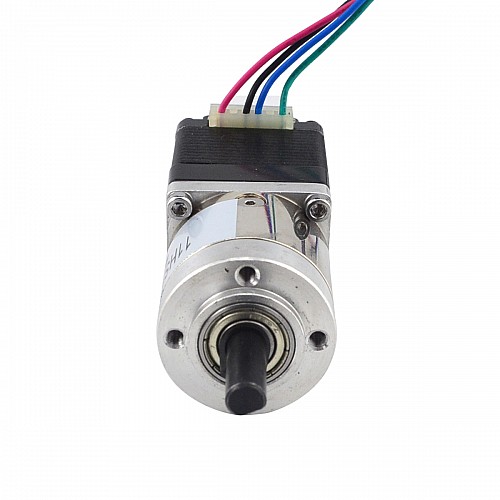

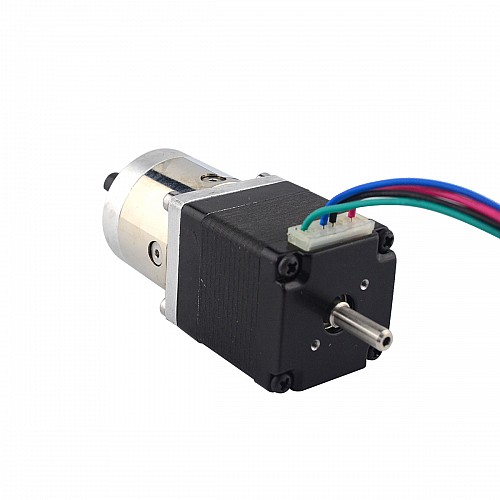

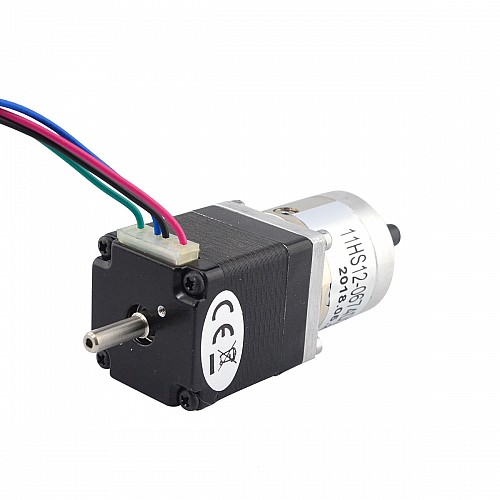

Nema 11 Stepper L=31mm z tylnym wałem i otworem na śrubę Przełożenie 5:1

1 opinii - Napisz opinię

152.93zł

5 + 145.39zł

10 + 138.51zł

50 + 132.30zł

100 + 126.63zł

w magazynie: Przed Sprzedaż
Model: 11HS12-0674D2-PG5
Waga brutto: 0.23kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Ten produkt sprzedawany jest w minimalnej ilości 10

Co oznacza zamówienie w przedsprzedaży?

Produkt w przedsprzedaży to obecnie niedostępny towar. Po złożeniu zamówienia rozpoczniemy produkcję lub zakup specjalnie dla Państwa.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 11 o prądzie znamionowym 0,67A posiada zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS12-0674D2-PG5
Typ silnika: dwubiegunowy krokowy
Moment trzymania: 7Ncm(9.91oz.in)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 5,6omów
Indukcyjność: 4,2mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarny
Przełożenie: 5.18:1
Wydajność: 90%
Luz bez obciążenia: <=3 stopień
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość skrzyni biegów: 29,2mm
Średnica przedniego wału: Φ6mm
Długość przedniego wału: 18mm
Długość z przodu w kształcie litery D: 12mm
Średnica tylnego wału: Φ4mm
Długość tylnego wału: 12mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 184g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Moment trzymania bez skrzyni biegów(Nm)	0.07
Prąd (A)	0.67
Rezystancja fazy(ohms)	5.6
Specyfikacja zasilania
Napięcie wejściowe(VAC/VDC)	4.2
Specyfikacja fizyczna
Długość ciała(mm)	58.7
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Podwójny wał
Przełożenie(xx:1)	5.18
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	200
Zarys	<=3deg
