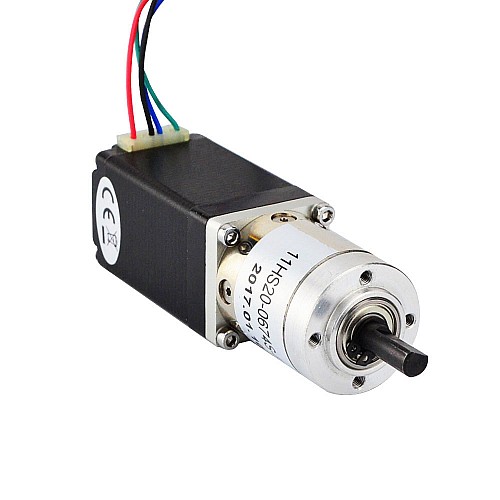

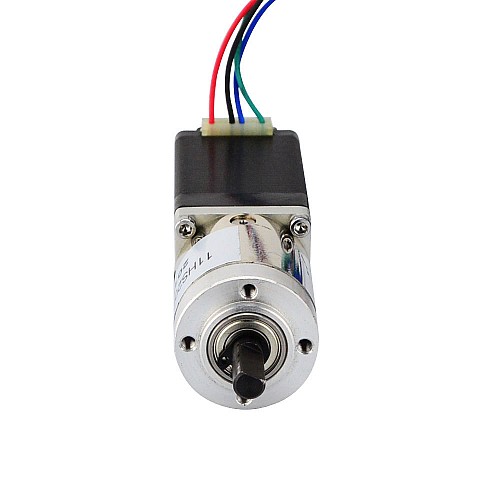

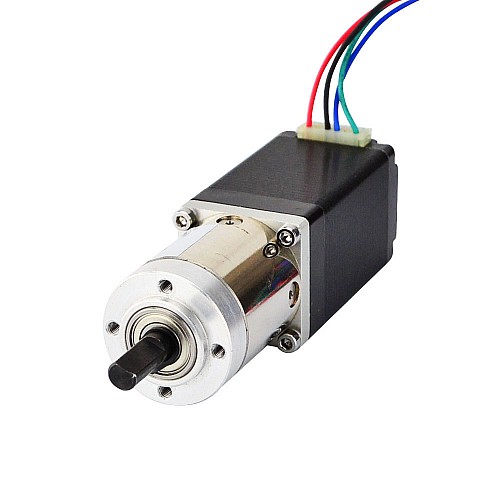

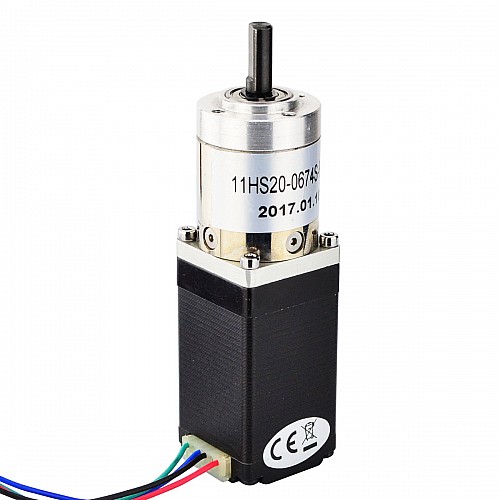

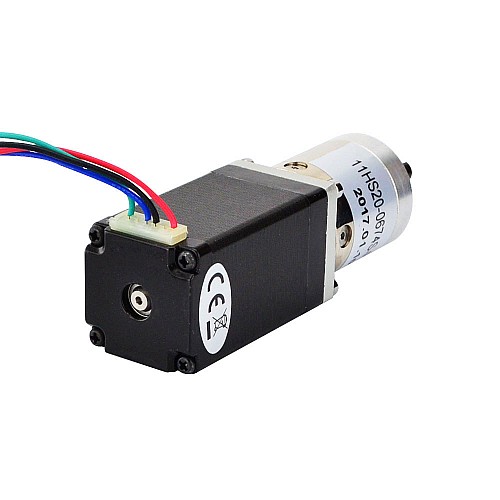

Silnik krokowy Nema 11 bipolarny L=51mm z przełożeniem 27:1 przekładnia planetarna

Bestsellery

Silnik krokowy Nema 11 bipolarny L=51mm z przełożeniem 27:1 przekładnia planetarna

1 opinii - Napisz opinię

162.07zł

5 + 154.04zł

10 + 146.81zł

50 + 140.20zł

100 + 134.17zł

w magazynie: 10000
Model: 11HS20-0674S-PG27
Waga brutto: 0.38kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy Nema 11 z korpusem 51mm i prądem znamionowym 0,67A posiada zintegrowaną przekładnię planetarną o przełożeniu 26,85:1. Jest to dobre rozwiązanie do zastosowań, które mają ograniczoną przestrzeń, ale wymagają niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS20-0674S-PG27
Typ silnika: dwubiegunowy krokowy
Moment obrotowy bez skrzyni biegów: 14Ncm(19,83uncji)
Prąd znamionowy/faza: 0,67A
Rezystancja fazowa: 12ohms
Indukcyjność: 6,5mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 26,85:1
Wydajność przekładni: 80%
Luz bez obciążenia: <=3deg
Maksymalny dopuszczalny moment obrotowy: 3Nm(425oz.in)
Moment dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacje fizyczne

Rozmiar ramy: 28x28mm
Długość silnika: 51mm
Długość skrzyni biegów: 36.8mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Liczba wyprowadzeń: 4
Długość przewodu: 500mm
Waga: 310g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	6.5
Moment trzymania bez skrzyni biegów(Nm)	0.14
Prąd (A)	0.67
Rezystancja fazy(ohms)	12
Specyfikacja fizyczna
Długość ciała(mm)	85.5
Długość ołowiu(mm)	500
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	26.85
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	310
Zarys	<=3deg

Plik	Rozmiar
11HS20-0674S-PG27_Full_Datasheet.pdf	139.37KB	Download
11HS20-0674S-PG27.STEP	1.66MB	Download
11HS20-0674S-PG27_Torque_Curve.pdf	177.13KB	Download
11HS20-0674S_Torque_curve.pdf	213.04KB	Download
