Silnik krokowy Nema 11 Dwubiegunowy L=45mm z przełożeniem przekładni planetarnej 5:1

0 opinii - Napisz opinię

137.12zł

5 + 130.38zł

10 + 124.25zł

50 + 118.64zł

100 + 113.57zł

w magazynie: 200
Model: 11HS18-0674S-PG5
Waga brutto: 0.23kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

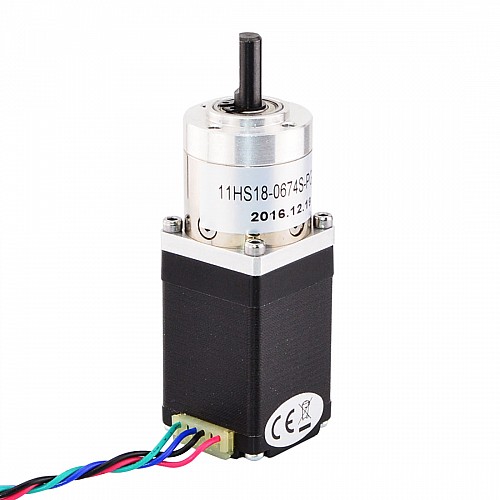

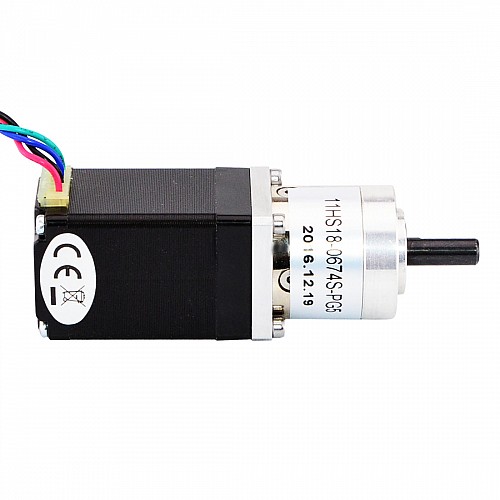

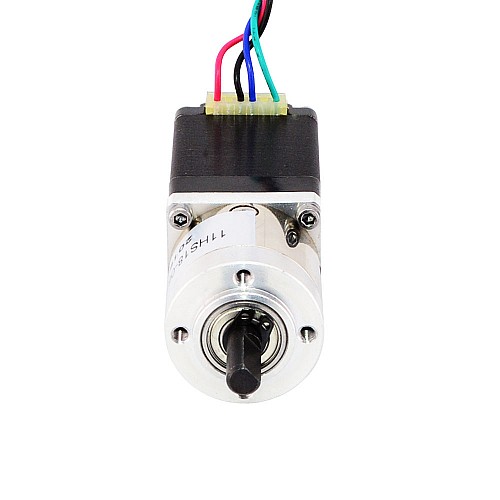

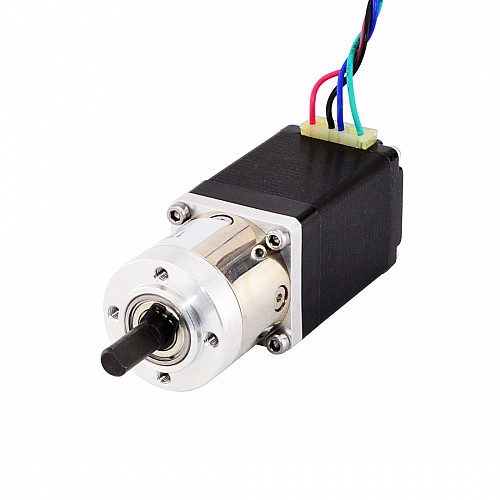

Ten silnik krokowy Nema 11 o korpusie 45mm i prądzie znamionowym 0,67A ma zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Jest to dobre rozwiązanie dla aplikacji o ograniczonej przestrzeni, ale wymagających niskiej prędkości i/lub wysokiego momentu obrotowego.

Specyfikacja elektryczna

Numer części producenta: 11HS18-0674S-PG5
Typ silnika: Bipolarny krokowy
Kąt kroku: 0,35stopnia
Moment obrotowy trzymania bez przekładni: 10Ncm(14.16oz.in)
Prąd znamionowy/fazę: 0.67A
Oporność faz: 6,8ohms
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja przekładni

Typ przekładni: Planetarna
Przełożenie: 5,18:1
Sprawność: 90%
Luz międzyzębny bez obciążenia: <=3 stopień
Maks. dopuszczalny moment obrotowy: 3Nm(425oz.in)
Dopuszczalny moment obrotowy: 5Nm(708oz.in)
Maksymalne obciążenie osiowe wału: 5N
Maksymalne obciążenie promieniowe wału: 25N

Specyfikacja fizyczna

Rozmiar ramy: 28 x 28mm
Długość silnika: 44,5mm
Długość przekładni: 29.2mm
Średnica wału: Φ6mm
Długość wału: 18mm
Długość cięcia w kształcie litery D: 12mm
Ilość wyprowadzeń: 4
Długość ołowiu: 500mm
Waga: 184g

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

Rodzaj produktu
Rodzaj produktu	Silnik krokowy z przekładnią
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolarny
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	4.8
Moment trzymania bez skrzyni biegów(Nm)	0.1
Prąd (A)	0.67
Rezystancja fazy(ohms)	6.8
Specyfikacja fizyczna
Długość ciała(mm)	71.7
Długość ołowiu(mm)	500
Długość wału(mm)	18
Ilość kabli	4
Klasa IP	40
Luz międzyzębny	<=3 deg
Metoda inwentaryzacji	Dedykowany inwentarz
Pojedynczy/Podwójny Wał	Pojedynczy wał
Przełożenie(xx:1)	5.18
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica wału(mm)	6
Typ skrzyni biegów	Ekonomia Planetarna
Typ wału wyjściowego	D
Waga(g)	400
