Wyprzedaż w CN — Nema 11 Non-captive Stos 32mm 0,42A Przewód 2,54mm(0,1") cala Długość 150mm

-35 %

Wyprzedaż w CN — Nema 11 Non-captive Stos 32mm 0,42A Przewód 2,54mm(0,1") cala Długość 150mm

0 opinii - Napisz opinię

358.73zł

233.16zł

w magazynie: 10000
Model: CN-11N13S0424GD3-150RS
Waga brutto: 0.34kg
Certyfikowany: ISO, CE, RoHS

Sprzedane: 10

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

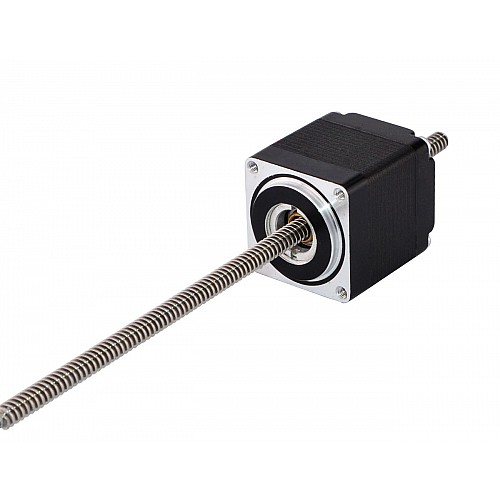

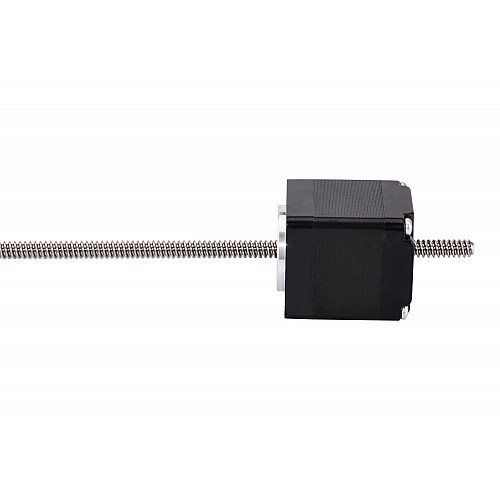

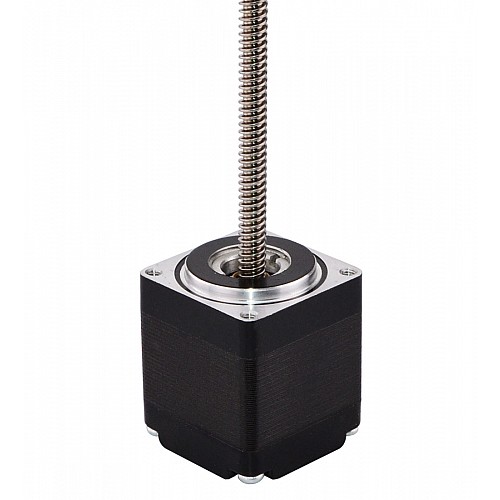

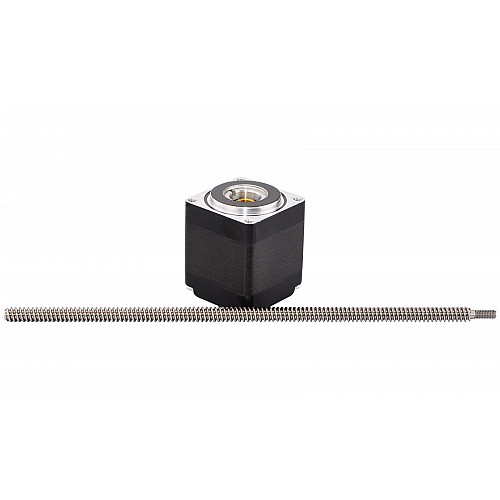

Część silnikowa to silnik krokowy Nema 11 o średnicy 32 mm 1,8 stopnia 0,42 A i współpracuje ze śrubą pociągową o średnicy 4,76mm(0,1874 cala) o długości 150mm(5,9055 cala), a przesuw liniowy wynosi 2,54mm(0,1 cala) na obrót. Ten model jest prawie taki sam jak siłownik liniowy z silnikiem krokowym Haydon Kerk 28000 w rozmiarze 11, rozmiar 11.

Specyfikacja elektryczna

Numer części producenta: 11N13S0424GD3-150RS(11N13S0424GD-150RS)
Typ silnika: Nieuchwytny liniowy krokowy
Kąt kroku: 1,8°
Minimalny ciąg: 29N(300pps)
Prąd znamionowy/faza: 0,42A
Rezystancja fazowa: 11,4omów
Napięcie: 5V
Indukcyjność: 6,0mH ± 20%(1KHz)

Specyfikacja fizyczna

Rozmiar ramy: 28x28mm
Długość ciała: 32mm

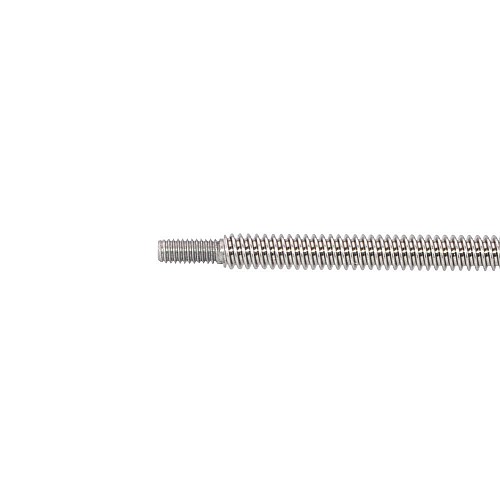

Długość śruby pociągowej: 150mm(5.9055")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Ołów/Krok: 0,0127mm(0,0005")
Przesuw/obrót ołowiu: 2,54mm(0,1")
Liczba wyprowadzeń: 4
Długość ołowiu: 300mm
Waga: 119g

Połączenie

A+	A-	B+	B-
Czerwony	Czerwony/Biały	Zielony biały	Zielony

● Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części

Rodzaj produktu
Rodzaj produktu	Liniowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny	Bipolar
Czy ma krzywą momentu obrotowego/naporu?	Nie
Indukcyjność(mH)	6
Kąt kroku(deg.)	1.8
Minimalny napór(N) @300pps	29
Prąd znamionowy(A)	0.42
Rezystancja fazy(ohms)	11.4
Specyfikacja fizyczna
Długość ciała(mm)	32
Długość ołowiu(mm)	300
Długość śruby pociągowej(mm)	150
Ilość kabli	4
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przesuw/krok ołowiu(mm)	0.0127
Przesuw/rewolucja ołowiu(mm)	2.54
Rozmiar ramy(mm)	Nema 11 (28 x 28)
Średnica śruby pociągowej(mm)	4.76
Typ silnika liniowego	Non-Captive

Obróbka końców śrub pociągowych
- Male/female threaded ends to specified thread and pitch
- Custom-machined journals and ring groove
- Hex or square ends
- Keyways and cross holes

Nakrętka przeciwluzowa

STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

Kodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

Hamulce

Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

Okablowanie, okablowanie i złącza

Latające przewody drutowe lub złącza
Skręcanie przewodów drutowych
Rurki termokurczliwe lub rozszerzalne
Obudowy kabli

Śruby pokryte teflonem

Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
