- w magazynie: 10000
- Model: 23E22S2004DJ4-300RS
- Waga brutto: 1.10kg
- Certyfikowany: ISO, CE, RoHS

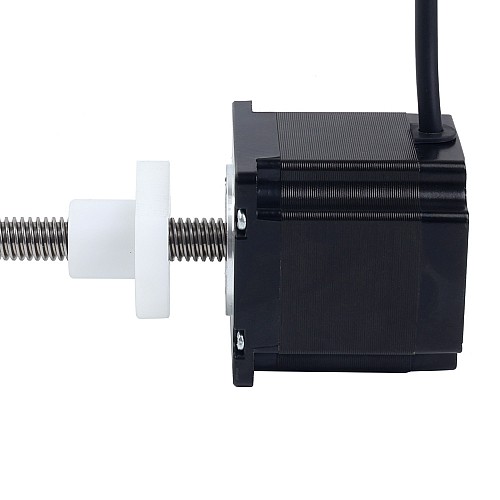

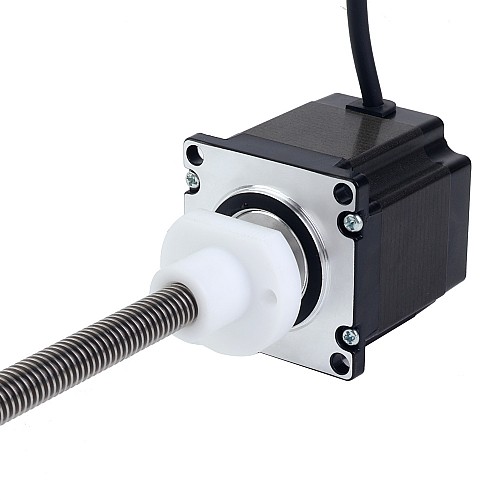

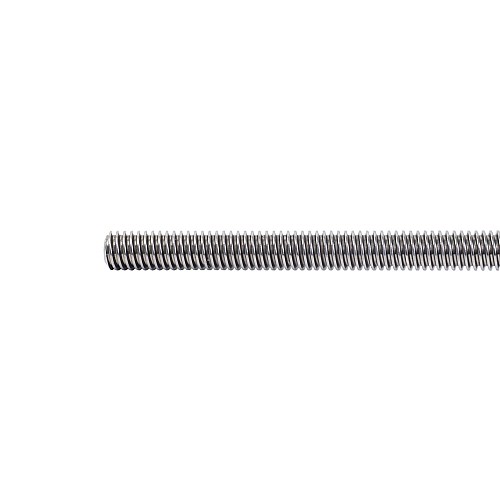

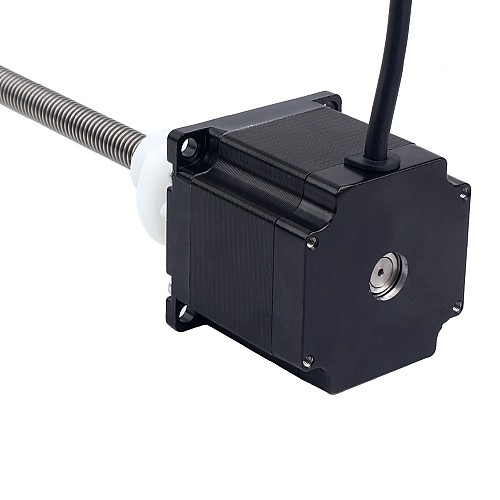

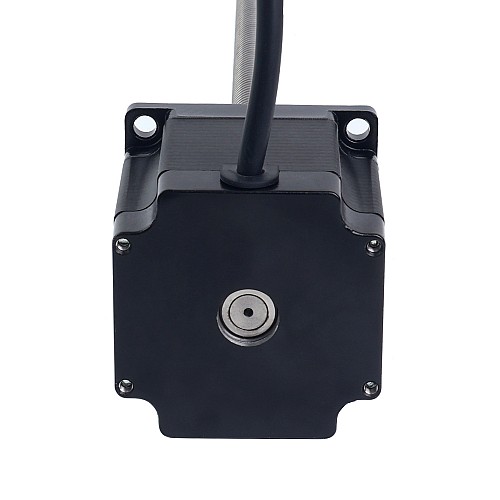

Ten model jest ekonomicznym liniowym silnikiem krokowym, który nazwał zewnętrzny siłownik liniowy Nema 23, część silnika to 56mm 1,8 stopnia 2.0A Nema 23 silnik krokowy. Został zintegrowany z prętem gwintowanym Tr11x4 300mm, a nakrętka POM porusza się wzdłuż pręta gwintowanego.
Specyfikacja elektryczna
- Numer części producenta: 23E22S2004DJ4-300RS
- Typ silnika: Zewnętrzny liniowy krokowy
- Moment trzymania: 1,26Nm(178,43oz.in)
- Prąd znamionowy/faza: 2,0A
- Rezystancja fazowa: 3,60±10%ohms
- Indukcyjność: 12mH ± 20%(1KHz)
Specyfikacja fizyczna
- Rozmiar ramy: 57x57mm
- Długość silnika: 56mm
- Długość śruby pociągowej: 300mm(11,811")
- Średnica śruby pociągowej: Φ11mm(0,433")
- Ołów/Krok: 0,02mm(0,0007874")
- Ołów/rewolucja: 4mm(0,1575")
- Liczba wyprowadzeń: 4
- Długość ołowiu: 500mm
- Waga: 0,89kg
Połączenie
A+ | A- | B+ | B- |
Czarny | Zielony | Czerwony | Niebieski |
Jak zamówić niestandardowy silnik liniowy? Niestandardowy liniowy silnik krokowy
Jeśli masz tylko stary numer części, pobierz nowy tutaj Pokaż szczegóły
Jak nazwaliśmy silnik liniowy? Konstruowanie numeru części
Obróbka końców śrub pociągowych
Nakrętka przeciwluzowa
Kodery
Hamulce
Okablowanie, okablowanie i złącza
- Latające przewody drutowe lub złącza
- Skręcanie przewodów drutowych
- Rurki termokurczliwe lub rozszerzalne
- Obudowy kabli
Śruby pokryte teflonem
STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).
Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.
W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.
Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.
