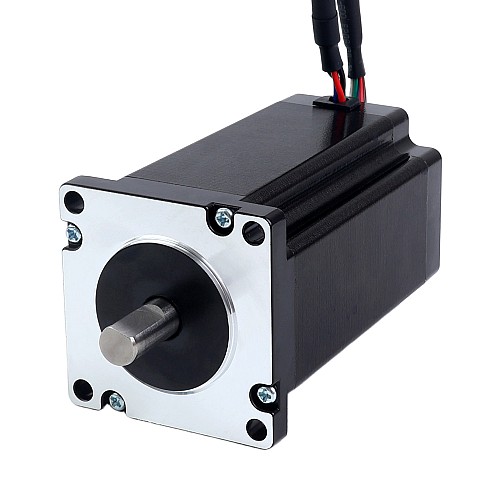

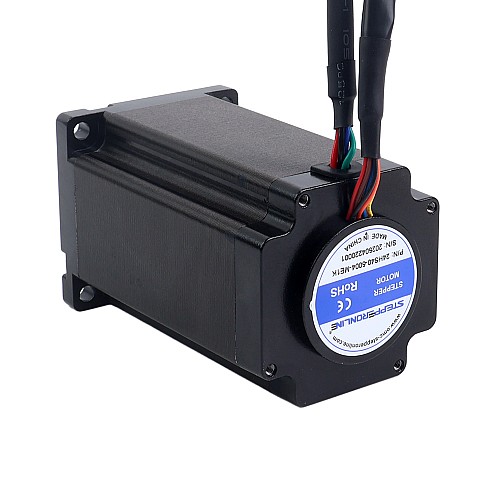

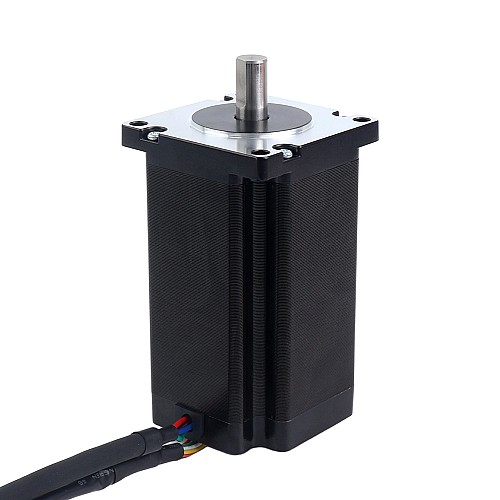

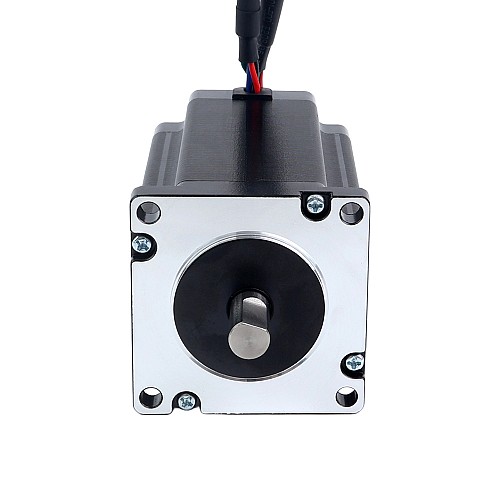

Silnik krokowy zamkniętej pętli Nema 24 4,00Nm(566,45oz.in) z enkoderem magnetycznym 1000PPR(4000CPR)

0 opinii - Napisz opinię

146.14zł

5 + 140.11zł

10 + 134.57zł

50 + 129.42zł

100 + 124.68zł

w magazynie: 10000
Model: 24HS40-5004-ME1K
Waga brutto: 1.82kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Ten silnik krokowy zamkniętej pętli Nema 24 zapewnia moment trzymania 4,00Nm(566,45oz.in) i posiada kompaktowy magnetyczny enkoder przyrostowy z wyjściem 3-kanałowym i rozdzielczością 1000PPR(4000CPR). W porównaniu z innymi silnikami krokowymi zamkniętej pętli o tym samym rozmiarze, ten silnik oferuje wyższy moment obrotowy, co czyni go idealnym do zastosowań wymagających precyzyjnego pozycjonowania w ograniczonej przestrzeni, ale przy wysokim momencie obrotowym, takich jak roboty współpracujące, sprzęt medyczny, transport szynowy i systemy lotnicze.

Specyfikacja elektryczna

Numer części producenta: 24HS40-5004-ME1K
Liczba faz: 2
Kąt kroku: 1,8°
Moment trzymania: 4,00Nm(566,45oz.in)
Prąd znamionowy/faza: 5,00A
Rezystancja fazowa: 0,60ohms ± 10%
Indukcyjność: 2,60mH ± 20%(1kHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja mechaniczna

Wymiar ramy: 60 × 60mm
Długość korpusu: 100mm
Średnica wału: Ø10mm
Długość wału: 21mm
Długość wału typu D: 15mm
Długość przewodu: 500mm
Waga: 1,71kg

Specyfikacja enkodera

Typ wyjścia: Różnicowy
Typ enkodera: Magnetyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały wyjściowe: 3 kanały
Min. napięcie zasilania: 3,3V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 20mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 0,2V
Maks. częstotliwość wyjściowa: 400kHz

Połączenie silnika i enkodera

Silnik	A+	A-	B+	B-
Przewody	Zielony	Czarny	Czerwony	Niebieski

Enkoder	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
Przewody	Czarny	Czerwony	Brązowy	Niebieski	Pomarańczowy	Zielony	Żółty	Biały

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.6
Kanały sygnału wyjściowego	3
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566.45
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Magnetyczny Przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	100
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	S
Średnica wału(mm)	10
