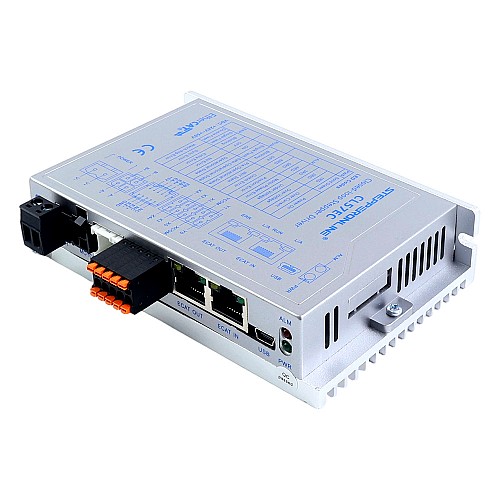

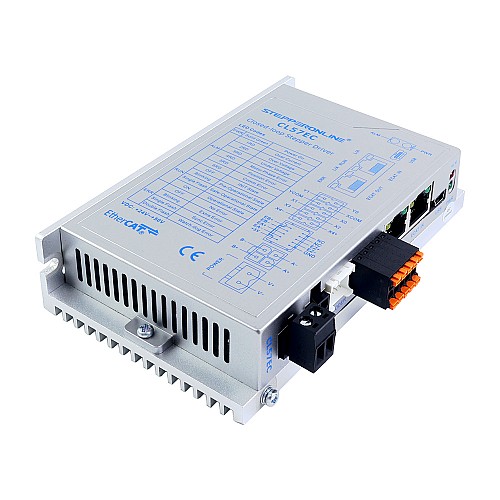

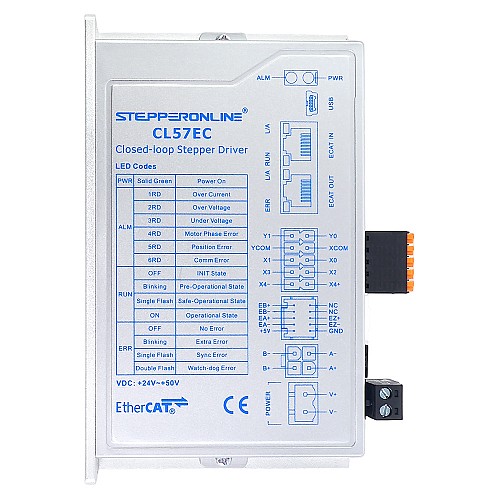

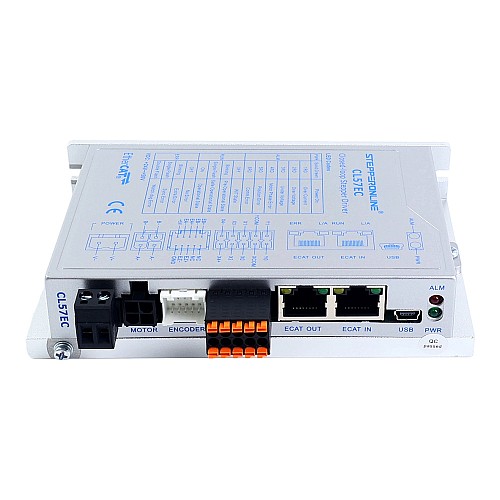

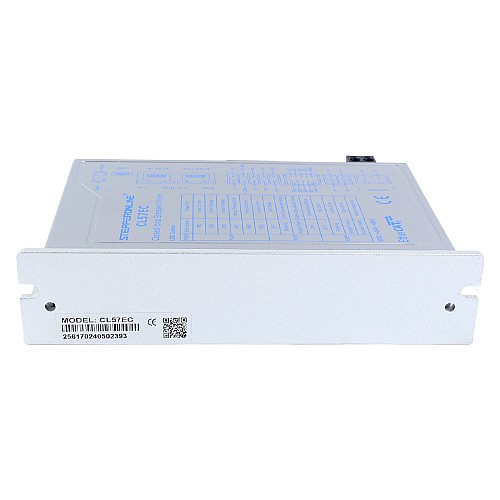

Y Series Sterownik silnika krokowego z zamkniętą pętlą EtherCAT 0-7,2A 24-50VDC do silnika krokowego Nema 17, 23, 24

CL57EC to wysokowydajny, stabilny sterownik w pętli zamkniętej o niskim poziomie hałasu i wibracji z technologią DSP 32-bit. Obsługuje wejście 24-50VDC, regulowany prąd do 7,2A. Cechy: Izolowana magistrala EtherCAT z protokołem COE i cztery tryby sterowania ruchem (CSP, PP, PV, HOME). Zawiera wiele cyfrowych wejść/wyjść dla sygnałów sterujących i statusu. Precyzyjna podziałka kroku od 400 do 51200, Ochrona przed przepięciem, niedonapięciem, przeciążeniem prądowym i błędem fazy. Kompatybilny z głównymi sterownikami nadrzędnymi EtherCAT. Idealny do urządzeń akumulatorowych, fotowoltaicznych, półprzewodnikowych, automatyki, robotyki, medycznych i laserowych.

Kluczowe cechy

• Nowa generacja technologii DSP 32-bit, wysoki stosunek ceny do wydajności, dobra stabilność, niski hałas, niskie wibracje
• Oparta na standardzie transmisji Ethernet 100BASE-TX, prędkość do 100Mbps, pełny dupleks
• Obsługa CANopen over EtherCAT (CoE) zgodnie ze standardami CiA 402
• Obsługiwane tryby pracy: Cykliczna Pozycja SynchronicznA(CSP), Pozycja ProfilowanA(PP), Prędkość ProfilowanA(PV), Homing(HOME)

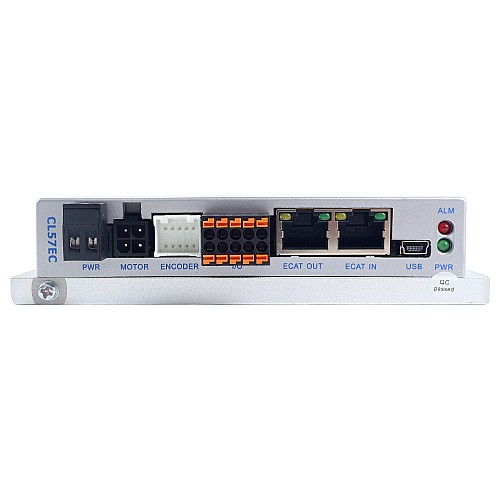

• Podwójny port RJ45 do komunikacji EtherCAT
• Cztery wejścia optoizolowane (12V-24V)
• Dwa wyjścia optoizolowane
• Podziałka kroku 400~51200 dowolnie ustawialna, obsługa przełożenia elektronicznego
• Płynna i precyzyjna kontrola prądu, niska temperatura silnika
• Funkcje ochronne: przepięcie, niedonapięcie, przeciążenie prądowe

Specyfikacje elektryczne

• Szczytowy prąd wyjściowy: 0 - 7,2A
• Ciągły prąd wyjściowy: 0 - 5,0A(Typ. 2,0A)
• Napięcie zasilania: 24 - 50VDC
• Prąd wejścia logicznego: 5 - 50mA(Typ. 10mA)
• Napięcie wejścia logicznego: 5 - 24V
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

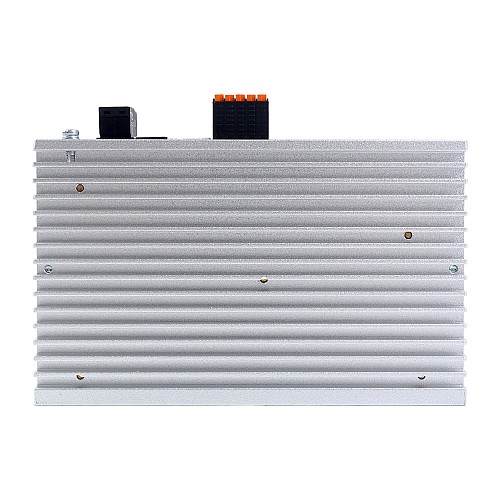

• Chłodzenie: Naturalne lub wymuszone
• Środowisko: Z dala od innych urządzeń grzewczych, unikać kurzu, oparów olejowych, gazów korozyjnych, silnych wibracji, zabronione gazy palne i pył przewodzący
• Temperatura otoczenia: 0 - 50℃
• Wilgotność: 40% - 90%RH
• Temperatura pracy: Max. 50℃
• Wibracje: 10-50Hz/0,15mm
• Temperatura przechowywania: -20 - 70℃
• Waga: Ok. 376g(13,26oz)

Zawartość opakowania

• 1 x Sterownik CL57EC

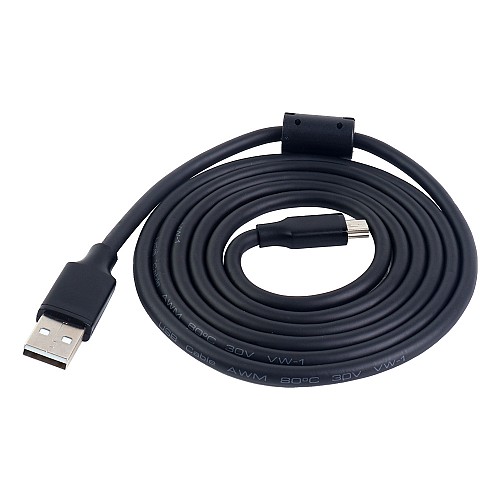

• 1 x RS232-6
