Y Series Sterownik silnika krokowego z zamkniętą pętlą EtherCAT 0-8,5A 20-80VAC/30-110VDC do silnika krokowego Nema 34

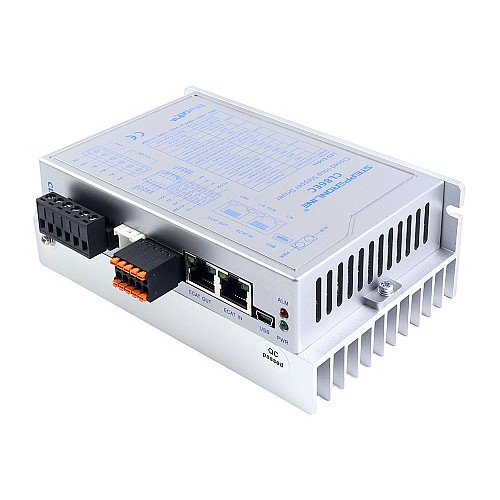

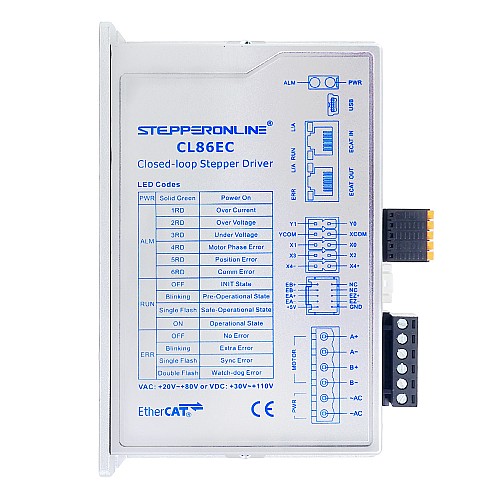

CL86EC to wysokowydajny, stabilny, cichy i niskowibracyjny sterownik zamkniętej pętli z technologią 32-bitowego DSP. Obsługuje wejście 20-80VAC/30-110VDC, regulowany prąd do 8,5A. Cechy: Izolowana magistrala EtherCAT z protokołem COE i cztery tryby sterowania ruchem (CSP, PP, PV, HOME). Zawiera wielokrotne wejścia/wyjścia cyfrowe dla sygnałów sterujących i statusowych. Precyzyjna podziałka od 400 do 51200, Oferuje ochronę przed przepięciem, zanikiem napięcia, przeciążeniem prądowym i błędem fazy. Kompatybilny z głównymi kontrolerami nadrzędnymi EtherCAT. Idealny do urządzeń akumulatorowych, fotowoltaicznych, półprzewodnikowych, automatyki, robotyki, medycznych i laserowych.

Kluczowe cechy

• Technologia DSP nowej generacji 32-bit, wysoka wydajność kosztowa, dobra stabilność, niski poziom hałasu, niskie wibracje
• Oparta na standardzie transmisji Ethernet 100BASE-TX, prędkość transmisji do 100Mbps, pełny dupleks
• Obsługuje CANopen over EtherCAT (CoE) zgodny ze standardami CiA 402
• Obsługiwane tryby pracy: Cykliczna pozycja synchroniczna (CSP), Pozycja profilowana (PP), Prędkość profilowana (PV), Homing (HOME)

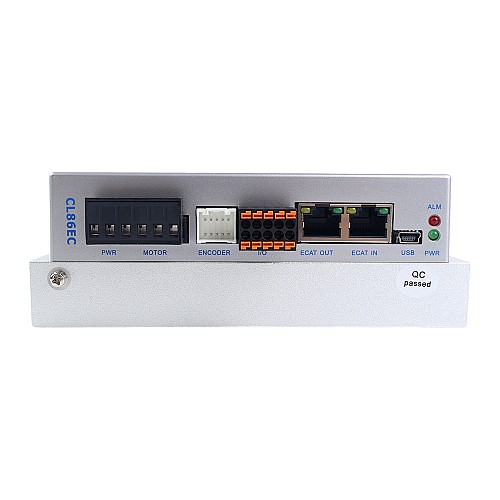

• Podwójny port RJ45 do komunikacji EtherCAT
• Podziałka 400~51200 dowolnie ustawialna, obsługuje przełożenie elektroniczne
• Płynna i precyzyjna kontrola prądu, niska temperatura silnika
• Funkcje ochronne: przeciwprzepięciowa, zanikowa, nadprądowa itp.

Specyfikacje elektryczne

• Prąd wyjściowy szczytowy:  0 -8,5A(0 -6RMS)
• Napięcie zasilania wejściowego: 20 - 80VAC/30 - 110VDC
• Prąd wejścia logicznego: 5 - 50mA (Typowe 10mA)
• Napięcie wejścia logicznego: 12 - 24V (Typowe 24V)
• Rezystancja izolacji: 100MΩ

Środowisko pracy i inne specyfikacje (Tj = 25℃/77℉)

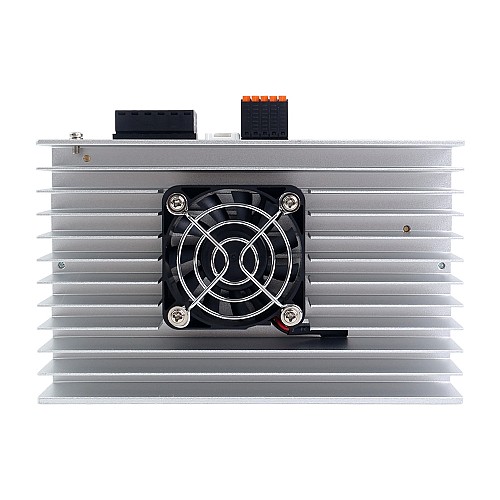

• Chłodzenie: Naturalne lub wymuszone
• Środowisko: Z dala od innych urządzeń grzewczych, unikać zapylenia, mgły olejowej, gazów korozyjnych, silnych wstrząsów, zabronione gazy palne i pył przewodzący
• Temperatura otoczenia: 0 - 50℃
• Wilgotność: 40% - 90%RH
• Temperatura pracy: MAKS 50℃
• Wibracje: 10-50Hz/0,15mm
• Temperatura przechowywania: -20 - 70℃
• Waga: Ok. 530g (18,7oz)

Zawartość opakowania

• 1 x Sterownik CL86EC
• 1 x RS232-6
