YS Series 4 Osie 12,00Nm(1699,34oz.in) Nema 34 Closed Loop Silnika Krokowego Kit z Zasilaczem

0 opinii - Napisz opinię

1,812.97zł

5 + 1,760.06zł

10 + 1,710.12zł

50 + 1,662.93zł

100 + 1,618.31zł

w magazynie: 10000
Model: 4-CLYS120
Waga brutto: 30.40kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

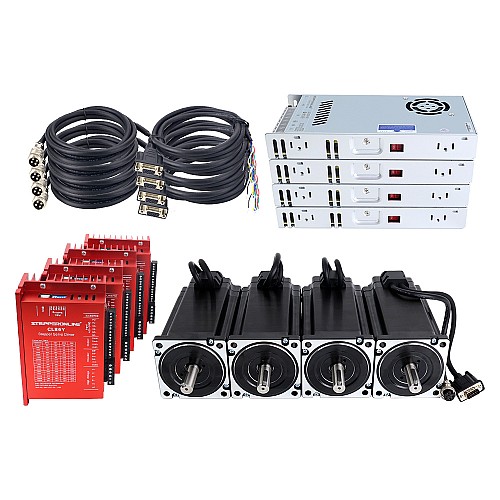

Ten zestaw CNC zawiera:

4 x 34HS59-6004D-E1000: Silnik krokowy Nema 34 z zamkniętą pętlą 12,00Nm(1699,34oz.in) z enkoderem 1000PPR(4000CPR)
4 x CL86Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-8,5A 20-80VAC/30-110VDC dla silnika krokowego Nema 34
4 x LE-350-60: Zasilacz impulsowy 350W 60V 5,8A 115/230V do zestawów CNC z silnikami krokowymi
4 x CE2-M2-18: Kabel przedłużający silnika AWG18 i enkodera 1,7m(67")

Specyfikacja silnika

Numer części: 34HS59-6004D-E1000
Liczba faz: 2
Kąt kroku: 1,8°
Moment trzymający: 12,00Nm(1699,34oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,53ohms±10%
Indukcyjność: 4,8mH±20%(1KHz)
Rozmiar ramy: 86 x 86mm
Długość korpusu: 175mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału z wpustem: 25mm
Długość kabla: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

Prąd szczytowy wyjściowy: 0~8,5A(0~6RMS)
Napięcie wejściowe: 20~80VAC/30~110VDC(Typowe 48/60VDC)
Prąd sygnału logicznego: 7~16mA(Typowe 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

Numer części: LE-350-60
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47-63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 60V
Prąd wyjściowy: 5,8A
Moc wyjściowa znamionowa: 350W
Prąd upływu: <0,5mA/230VAC
Wymiary: 215*115*30mm
Wewnętrzny filtr EMI
Wysoka wydajność, niski koszt
Wymuszane chłodzenie powietrzem przez wbudowany wentylator DC
Ochrona przed przeciążeniem prądowym, przeciążeniem napięciowym, zwarciem i przegrzaniem

Połączenie silnika i enkodera

PIN	1	2	3	4
Silnika	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Enkoder	EA+	VCC	GND	EB+	EB-	EA-

Typowe funkcje sterowników serii Y zostały skonfigurowane i mogą być używane bez debugowania. Jeśli wymagane jest dalsze debugowanie, proszę kliknąć tutaj, aby zakupić wymagany kabel do debugowania.

Silnik jest wyposażony w wysoce elastyczny kabel, który może wytrzymać 8 milionów zgięć bez awarii.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	2
Liczba osi	4
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	24 - 80AC / 36 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.53
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria YS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	Zasilanie

Plik	Rozmiar
34HS59-6004D-E1000.STEP	8.28MB	Download
LE-350-60.STEP	2.28MB	Download
LE-350-60.pdf	229.51KB	Download
CL86Y.STP	5.44MB	Download
CE2-M2-18.pdf	115.55KB	Download
CL86Y_User_Manual.pdf	819.42KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
