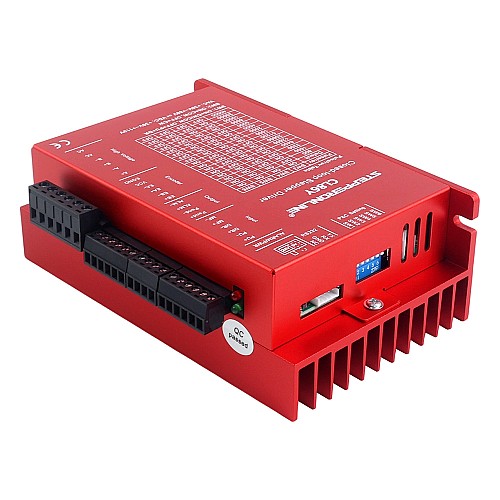

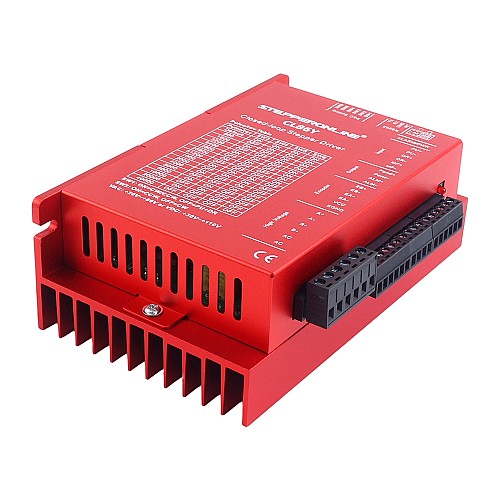

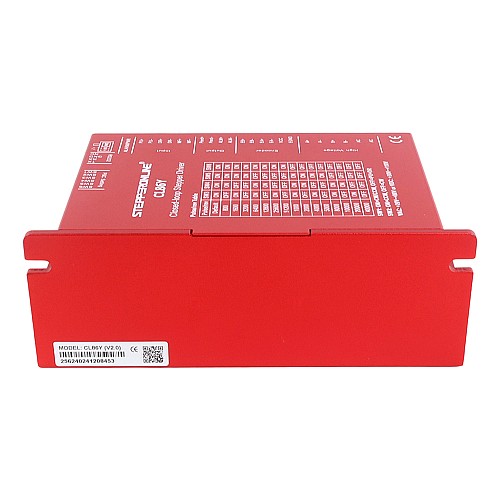

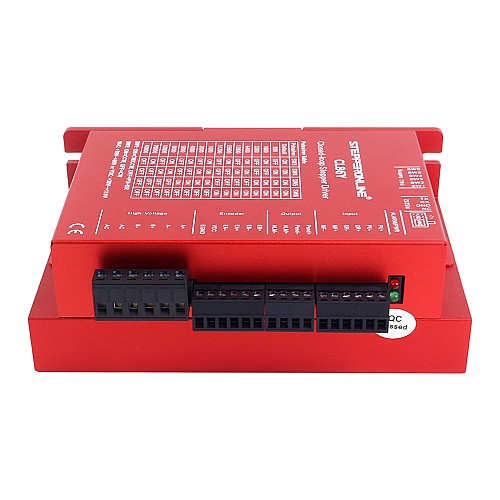

Y Series Sterownik silnika krokowego z zamkniętą pętlą V2.0 0-8,5A 20-80VAC/30-110VDC do silnika krokowego Nema 34

CL86Y-V20 to ulepszona wersja CL86Y, wyposażona w przełącznik napięcia logicznego 5V/24V oraz port debugowania RS232 zastępujący port USB. Ten sterownik krokowy z zamkniętą pętlą serii Y obsługuje 0–8,5A i działa przy 20–80VAC / 30–110VDC, zaprojektowany dla silników krokowych Nema 34.
Wykorzystując technologię sterowania DSP 32-bit nowej generacji i technologię sterowania wektorowego kąta mocy, osiąga prędkości przekraczające 3000 obr/min. W porównaniu ze standardowymi sterownikami otwartej pętli znacznie zmniejsza spadek momentu obrotowego przy wysokich prędkościach, poprawiając wydajność silnika i wykorzystanie momentu obrotowego, co zwiększa efektywność i dokładność obróbki. Sterowanie prądem oparte na obciążeniu skutecznie zmniejsza nagrzewanie się silnika, wydłużając jego żywotność. Wbudowane wyjście alarmowe ułatwia monitorowanie i sterowanie przez system nadrzędny, a alarm błędu pozycji zapewnia bezpieczną pracę urządzenia.

Kluczowe cechy

• Bezpłatny kabel debugujący RS232 w zestawie
• Selektor napięcia logicznego 5V/24V
• Bardziej stabilny odbiór sygnału impulsowego 3,3V
• Nowa generacja 32-bitowej technologii sterowania DSP, opłacalna, stabilna i doskonała wydajność wibracyjna
• Zakres napięcia wejściowego: AC20V-80V/DC30~110V, w sumie 16 mikroskoków
• Maksymalna częstotliwość odpowiedzi impulsowej do 200kHz
• Małe tłumienie momentu, prędkość może osiągnąć 3000 obr/min
• Wbudowane wyjście "na pozycji" i alarmowe ułatwiające wykrywanie i sterowanie
• Inteligentna regulacja prądu, redukcja wibracji, hałasu i ciepła, zwiększenie wydajności o 35%

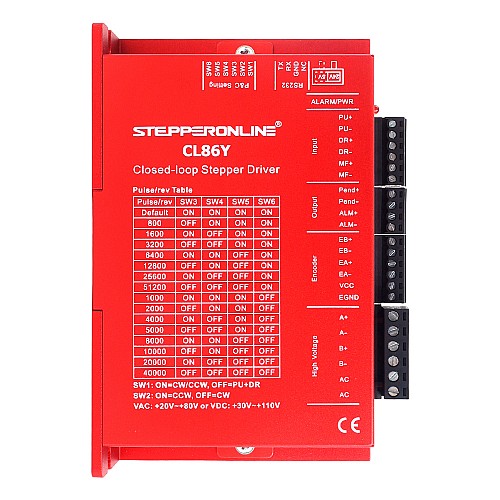

• Funkcja wyboru pojedynczego/podwójnego impulsu, domyślne ustawienie fabryczne: sterowanie impuls + kierunek
• Doskonała wydajność przy wysokich prędkościach i sztywność, idealne połączenie zalet serwo i krokowego

Specyfikacje elektryczne

• Prąd wyjściowy szczytowy: 0~8,5A(0~6 RMS)
• Napięcie wejściowe: 20~80VAC/30~110VDC(Typowe 48/60VDC)
• Prąd wejściowy logiczny: 7~20mA
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μs
• Rezystancja izolacji: 500 MΩ

Warunki pracy i inne specyfikacje(Tj = 25℃/77℉)

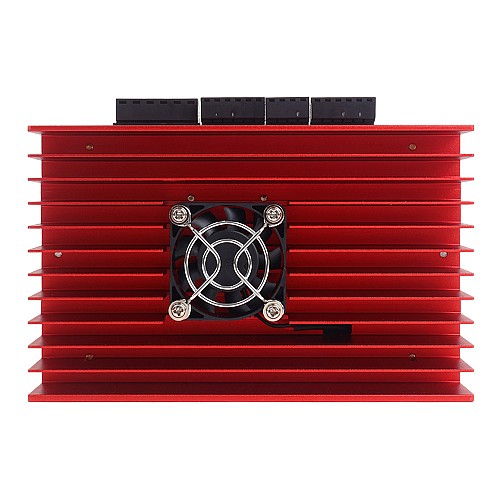

• Chłodzenie: Naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura otoczenia: 0℃ - 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura pracy: 0℃ - 50℃
• Wibracje: 10-50Hz / 0,15mm
• Temperatura przechowywania: -20℃ - 65℃
• Waga: Ok. 280g

Zalecane napięcia zasilania dla silników krokowych

Zawartość opakowania

• 1 x Sterownik CL86Y-V20
• 1 x CABLE-PC-2 (Kabel debugujący RS232)
