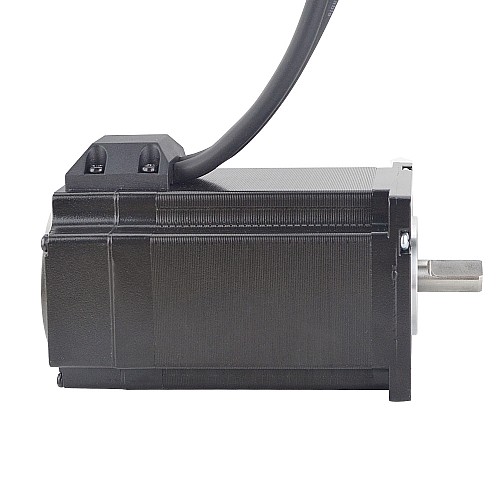

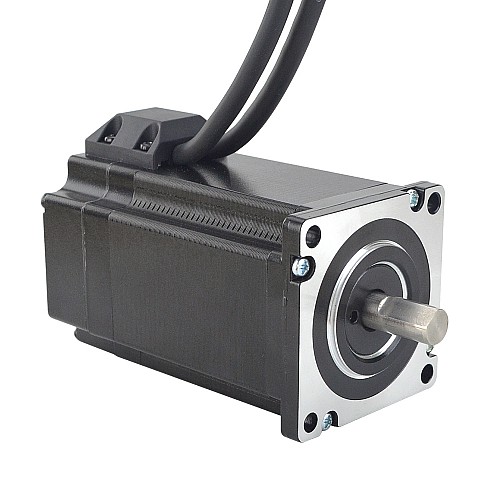

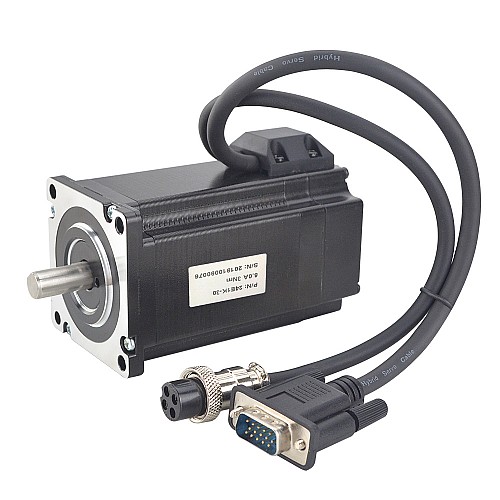

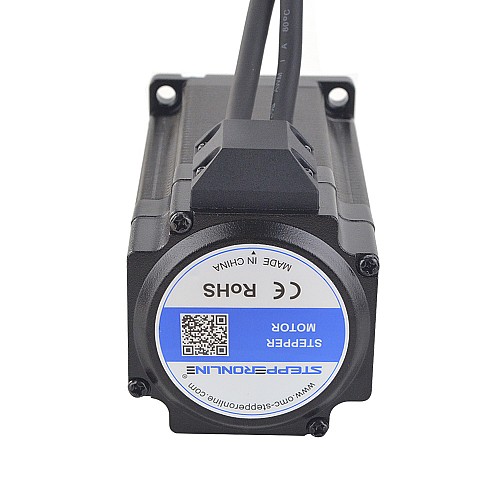

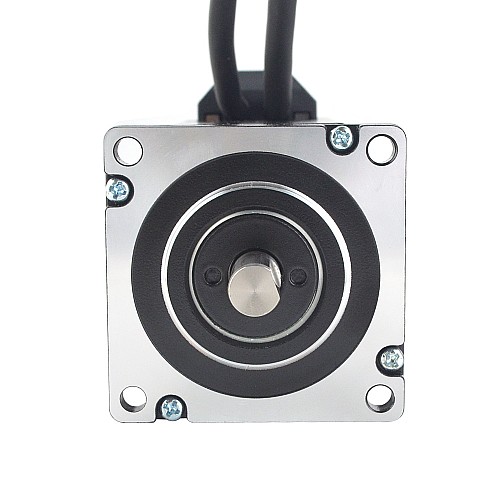

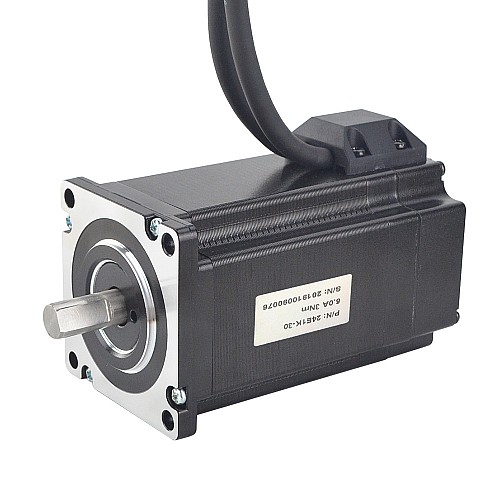

Silnik krokowy Nema 24 z zamkniętą pętlą serii P 3Nm(424.83oz.in) z enkoderem 1000PPR(4000CPR)

0 opinii - Napisz opinię

204.73zł

5 + 196.26zł

10 + 188.50zł

50 + 181.32zł

100 + 174.66zł

w magazynie: 200
Model: 24E1K-30
Waga brutto: 1.57kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 24E1K-30
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3Nm(424.83oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,45oma
Indukcyjność: 1,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 60x60mm
Długość korpusu: 107mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość przewodu: 270mm
Waga: 1,3kg

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

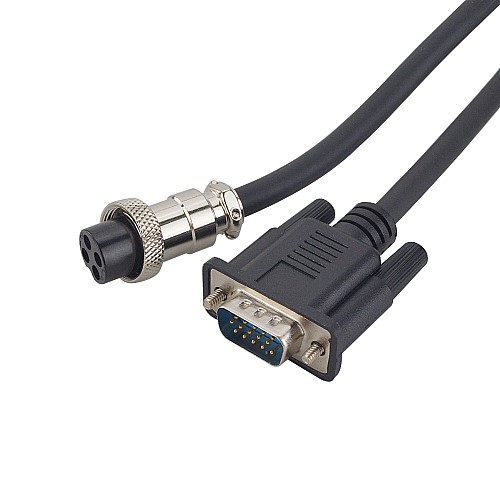

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.8
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.45
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	107
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	P
Średnica wału(mm)	10
