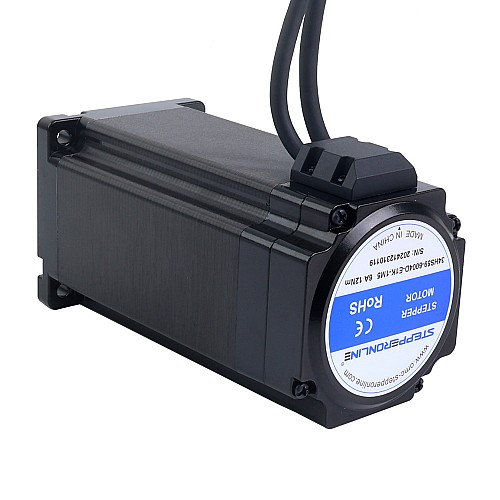

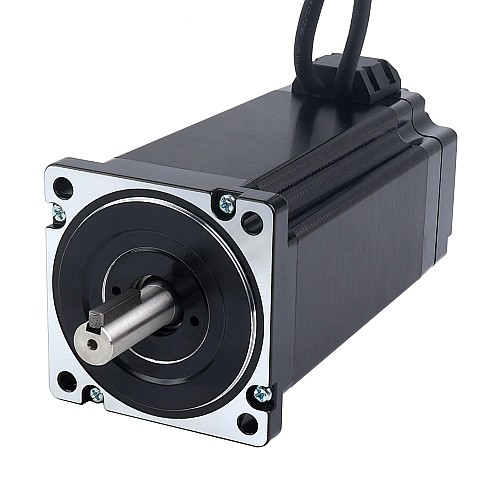

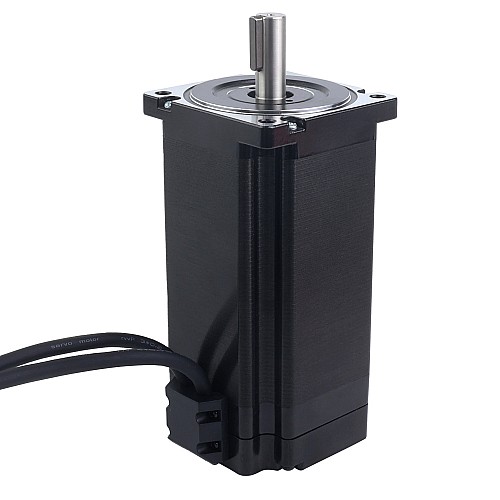

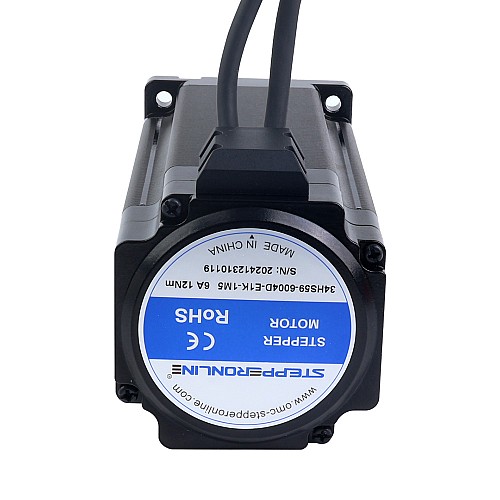

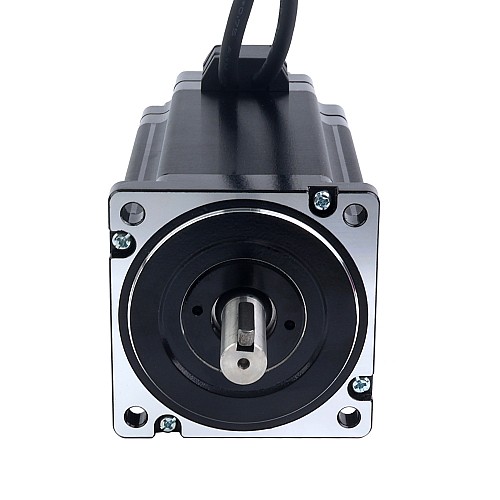

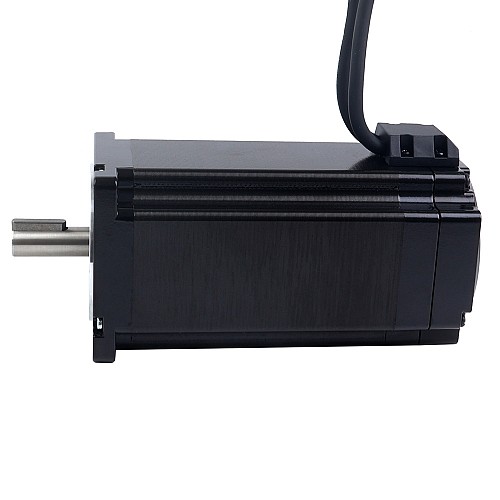

Seria S Silnik krokowy Nema 34 z zamkniętą pętlą 12,00Nm(1699,34oz.in) Enkoder 1000PPR (4000CPR)

3 opinii - Napisz opinię

259.29zł

5 + 249.40zł

10 + 240.26zł

50 + 231.74zł

100 + 223.81zł

w magazynie: 10000
Model: 34HS59-6004D-E1K-1M5
Waga brutto: 6.20kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 42

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Jest to silnik krokowy Nema 34 z zamkniętą pętlą i przyrostowym enkoderem optycznym 1000ppr(4000cpr) o mocy znamionowej 6,0A, momencie trzymania 12,00Nm(1699,34oz.in) i kablami o długości 1500mm. W porównaniu do silników krokowych z otwartą pętlą oferuje większą precyzję, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, niższe zużycie energii i lepszą reakcję na czynniki zewnętrzne.

Specyfikacja silnika

Numer części producenta: 34HS59-6004D-E1K-1M5
Typ silnika: krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 12,00Nm(1699,34oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazy: 0,59ohms±10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 86 x 86mm
Długość korpusu: 174mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość kabla: 1500mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Połączenie

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

PIN	Czarny	Czerwony	Biały	Żółty	Zielony	Niebieski
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Silnik jest wyposażony w bardzo elastyczny kabel, który można zginać 8 milionów razy bez awarii.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	4.8
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	120
Moment trzymania(oz.in)	1699.34
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.59
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	174
Długość wału(mm)	37
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria S
Średnica wału(mm)	14
