TS Series 4 Axis 4,30Nm(608,93oz.in) Nema 34 zestaw krokowy z zamkniętą pętlą z zasilaczem

0 opinii - Napisz opinię

1,682.13zł

5 + 1,628.33zł

10 + 1,577.81zł

50 + 1,530.36zł

100 + 1,485.69zł

w magazynie: 10000
Model: 4-CLTS48-V41
Waga brutto: 17.93kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

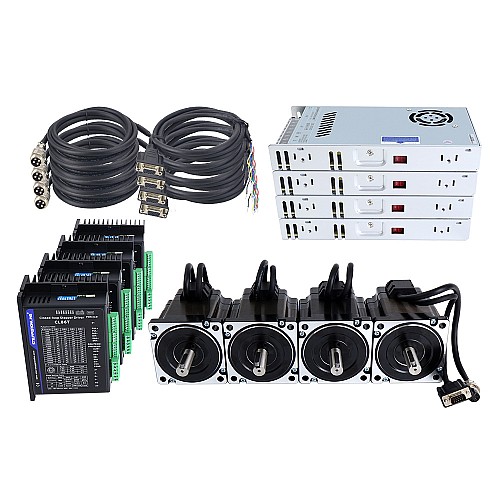

Ten zestaw CNC zawierał::

4 x 34HS31-6004D-E1000: Nema 34 Silnik krokowy z zamkniętą pętlą 4,30Nm(608,93oz.in) z enkoderem 1000PPR
4 x CL86T-V41: sterownik krokowy z zamkniętą pętląV4.1 0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
4 x LE-350-60: 350W 60V 5.8A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym
4 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
4 x CM2M-18: AWG18 1.7m(67") przedłużacz do silnika z wtyczką lotniczą GX16
1 x CABLE-PC-1: Kabel do debugowania RS232

Specyfikacja silnika

Numer części producenta: 34HS31-6004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 4,30Nm(608,93oz.in)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,3ohms± 10%
Indukcyjność: 2,1mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość ciała: 98mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość przewodu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szybka reakcja, brak opóźnień i prawie brak czasu na rozliczenie
Wysoki moment obrotowy przy rozruchu i niskiej prędkości, wysoka sztywność podczas postoju
Oferuj wydajność zbliżoną do serwomechanizmu przy znacznie niższych kosztach

Specyfikacja zasilania

Numer części: LE-350-60
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 60 V
Prąd wyjściowy: 5,8A
Nominalna moc wyjściowa: 350W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.1
Kanały sygnału wyjściowego	3
Liczba osi	4
Moment trzymania(Ncm)	430
Moment trzymania(oz.in)	608.93
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.3
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	Zasilanie

Plik	Rozmiar
34HS31-6004D-E1000.STEP	8.59MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS31-6004D-E1000_Full_Datasheet.pdf	82.73KB	Download
LE-350-60.STEP	2.28MB	Download
LE-350-60.pdf	229.51KB	Download
