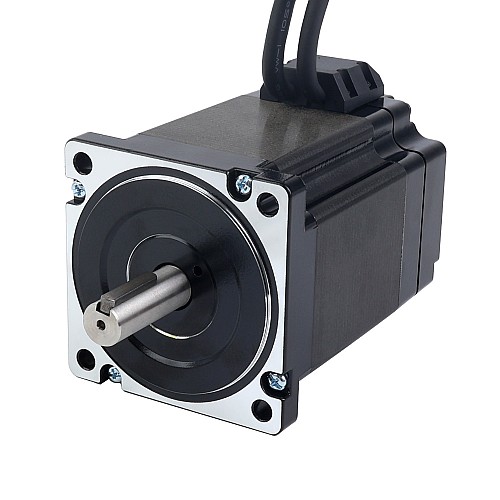

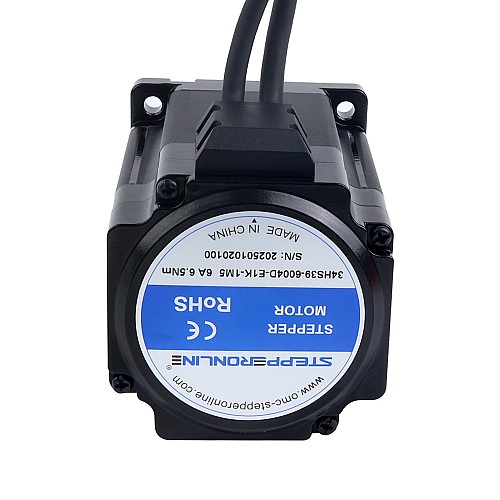

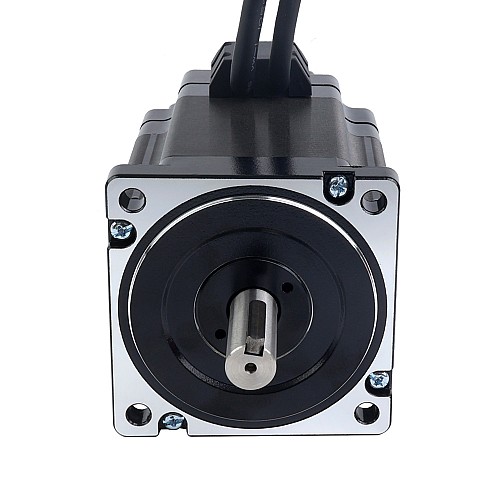

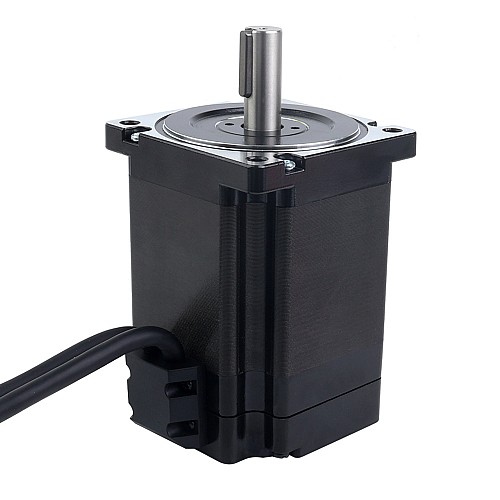

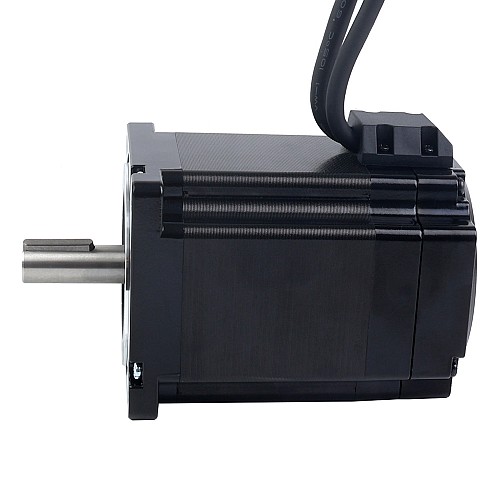

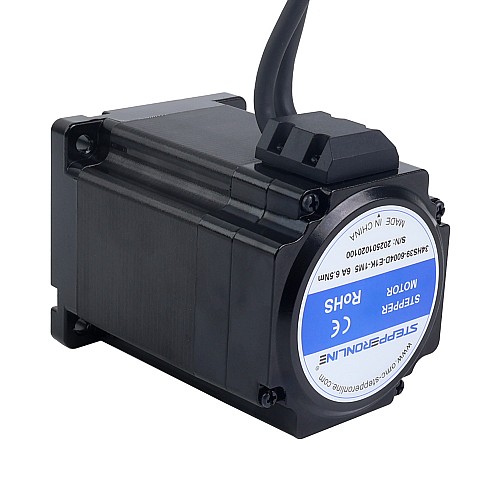

Seria S Silnik krokowy Nema 34 z zamkniętą pętlą 6,50Nm(920,48oz.in) Enkoder 1000PPR (4000CPR)

Jest to silnik krokowy z zamkniętą pętlą Nema 34 z przyrostowym enkoderem optycznym 1000ppr(4000cpr) o wartości znamionowej 6,0A, momencie trzymania 6,50Nm(920,48oz.in) i kablami o długości 1500mm. W porównaniu do silników krokowych z otwartą pętlą oferuje większą precyzję, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, niższe zużycie energii i lepszą reakcję na czynniki zewnętrzne.

Specyfikacja silnika

• Numer części producenta: 34HS39-6004D-E1K-1M5
• Typ silnika: krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania: 6,50Nm(920,48oz.in)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazy: 0,43ohms ± 10%
• Indukcyjność: 2,6mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]
• Rozmiar ramy: 86 x 86mm
• Długość korpusu: 120mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość wału wpustu: 25mm

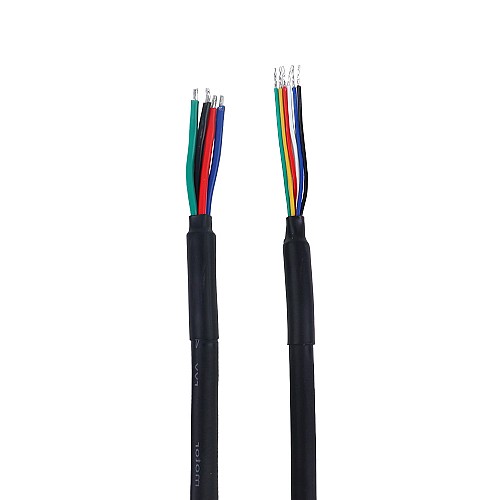

• Długość kabla: 1500mm

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny inkrementalny
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Minimalne napięcie zasilania: 4,5V
• Maksymalne napięcie zasilania: 5V
• Prąd wyjściowy: 25mA
• Wysokie napięcie wyjściowe: 4,5V
• Niskie napięcie wyjściowe: 4,2-4,3V
• Maksymalna częstotliwość wyjściowa: 60kHz
