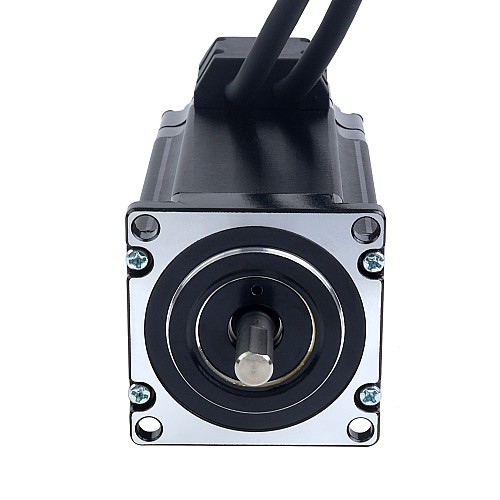

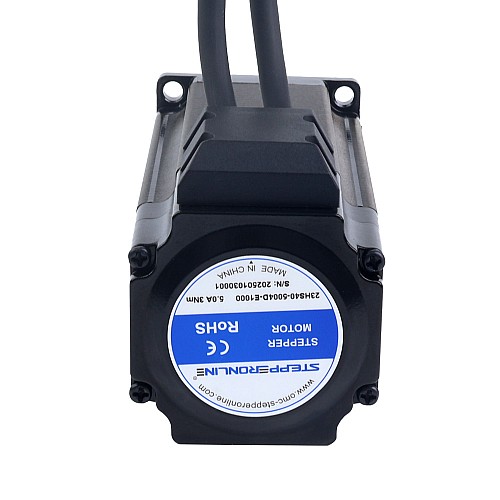

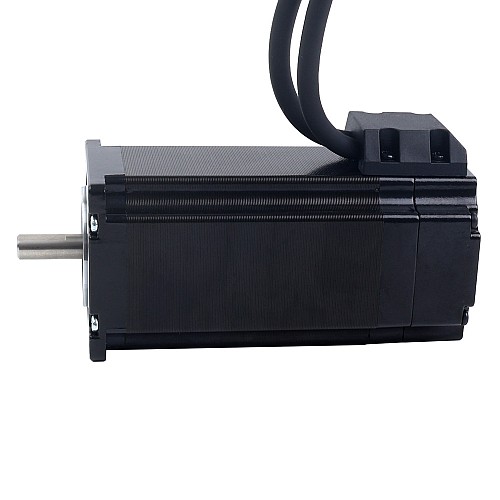

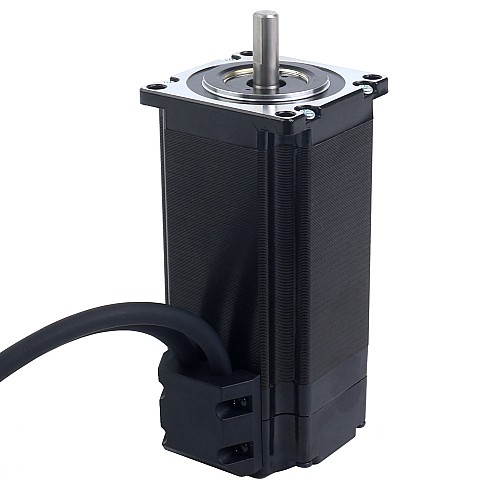

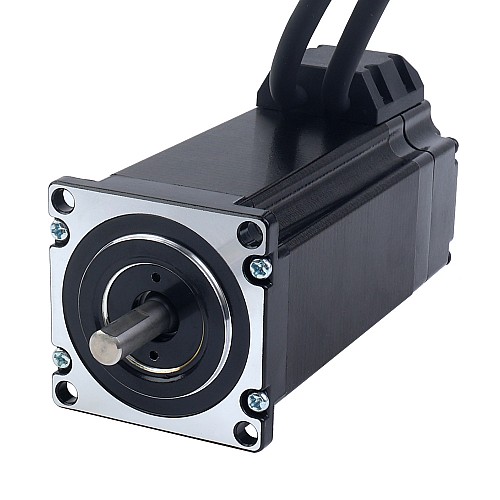

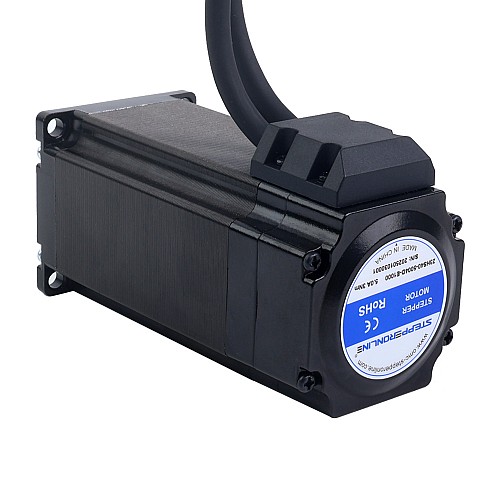

Seria S Silnik krokowy Nema 23 z zamkniętą pętlą 3,00Nm(424,83oz.in) Enkoder 1000PPR (4000CPR)

0 opinii - Napisz opinię

153.46zł

5 + 147.12zł

10 + 141.31zł

50 + 135.90zł

100 + 130.93zł

w magazynie: 10000
Model: 23HS40-5004D-E1000
Waga brutto: 1.73kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 28

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

To silnik krokowy Nema 23 z zamkniętą pętlą i przyrostowym enkoderem optycznym 1000ppr(4000cpr) o mocy znamionowej 5,0A i momencie trzymania 3,00Nm(424,83oz.in). W porównaniu do silników krokowych z otwartą pętlą oferuje on większą precyzję, wyższy moment obrotowy, mniejsze nagrzewanie się silnika, niższe zużycie energii i lepszą reakcję na czynniki zewnętrzne..

Specyfikacja silnika

Numer części producenta: 23HS40-5004D-E1000
Typ silnika: krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 3,00Nm(424,83 oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,6ohms ± 10%
Indukcyjność: 2,3mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]
Rozmiar ramy: 57 x 57mm
Długość korpusu: 122mm
Średnica wału: Φ8mm
Długość wału: 22mm
Długość wału profilu D: 15mm
Długość kabla: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie

A+	A-	B+	B-
1	2	3	4

PIN	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Silnik jest wyposażony w bardzo elastyczny kabel, który można zginać 8 milionów razy bez awarii.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	122
Długość wału(mm)	22
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria S
Średnica wału(mm)	8
