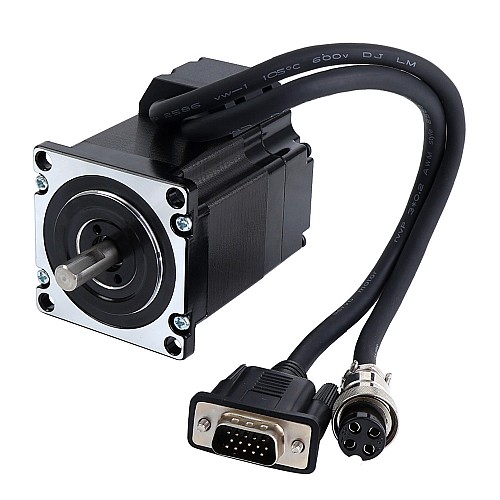

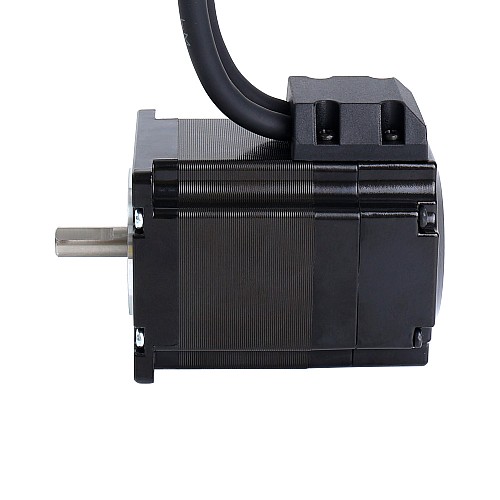

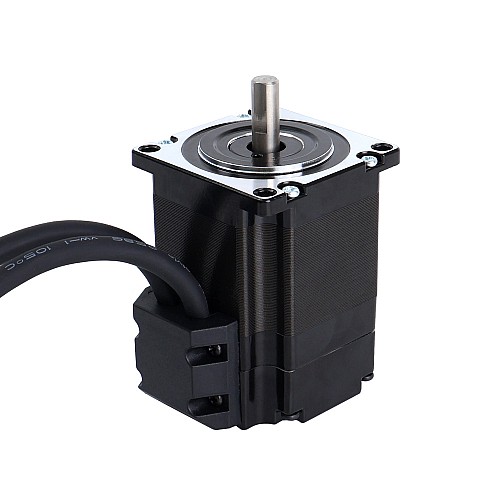

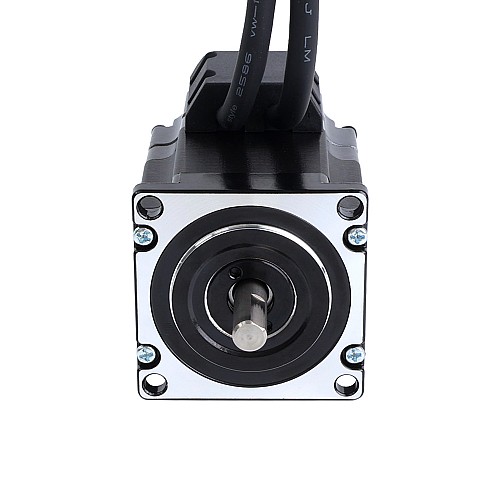

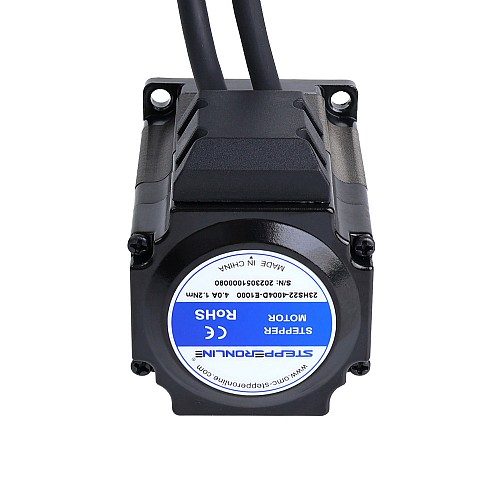

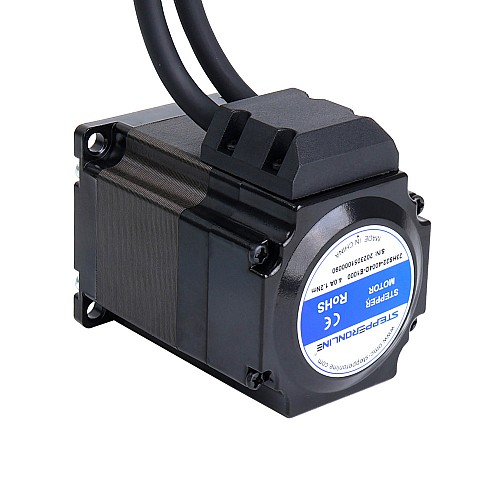

Silnik krokowy z zamkniętą pętlą serii S Nema 23 1,2Nm(169.93oz.in) Enkoder 1000PPR(4000CPR)

7 opinii - Napisz opinię

110.62zł

5 + 106.05zł

10 + 101.83zł

50 + 97.98zł

100 + 94.38zł

w magazynie: 200
Model: 23HS22-4004D-E1000
Waga brutto: 0.95kg
Certyfikowany: ISO, CE, UKCA, RoHS

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom ze Stanów Zjednoczonych, Wielkiej Brytanii, Unii Europejskiej, Australii i Rosji zaleca się wybieranie lokalnych magazynów w pierwszej kolejności (np. klienci z Polski powinni wybrać magazyn w Niemczech). Zapewnia to szybszą dostawę, łatwiejszą obsługę posprzedażową i unika odprawy celnej, oszczędzając zarówno czas, jak i koszty. Klienci z innych krajów powinni wybrać magazyn w Chinach.

Specyfikacja elektryczna

Numer części producenta: 23HS22-4004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 1,2Nm(169.93 uncji)
Prąd znamionowy/faza: 4,0A
Rezystancja fazy: 0,5oma ± 10%
Indukcyjność: 1,7mH ± 20%(1KHz)
Klasa izolacji: B 130°C[266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość korpusu: 81mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wałka D-CUT: 15mm
Długość przewodu: 300mm
Waga: 0,83kg

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny inkrementalny
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Minimalne napięcie zasilania: 4,5V
Maksymalne napięcie zasilania: 5V
Prąd wyjściowy: 25mA
Wysokie napięcie wyjściowe: 4,5V
Niskie napięcie wyjściowe: 4,2-4,3V
Maksymalna częstotliwość wyjściowa: 60kHz

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik krokowy w pętli zamkniętej
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	1.7
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	120
Moment trzymania(oz.in)	169.93
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.5
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	81
Długość wału(mm)	21
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	E
Średnica wału(mm)	8
