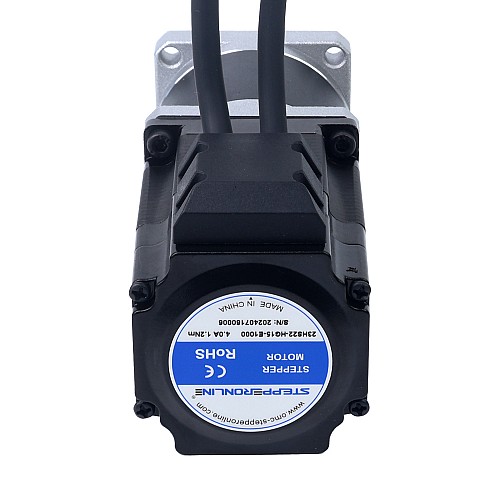

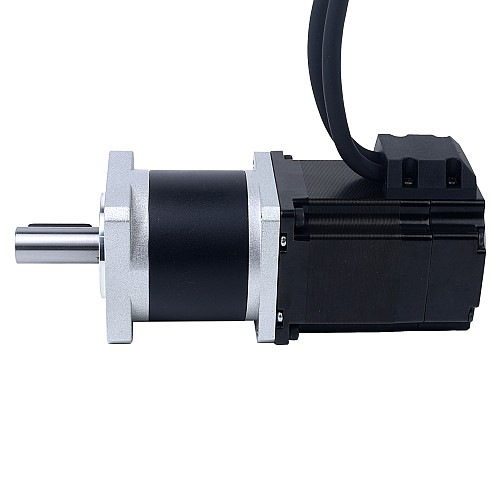

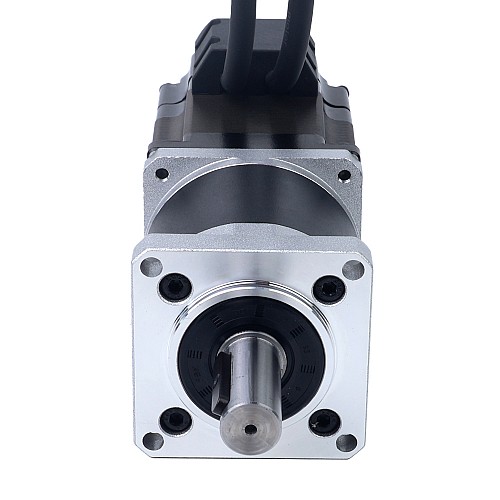

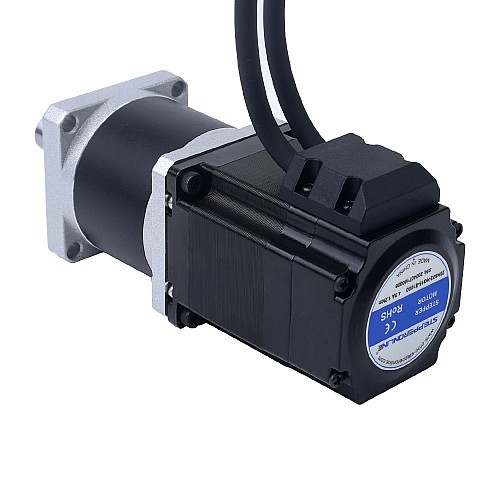

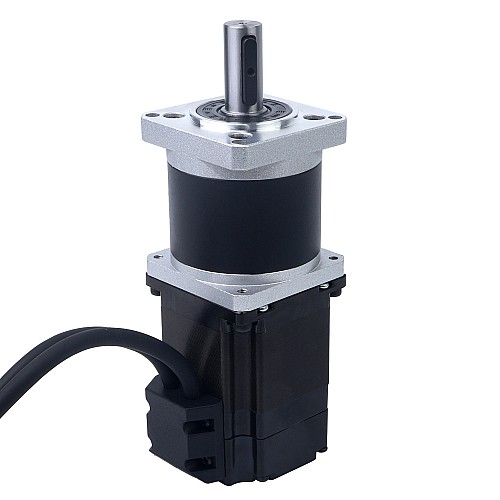

Silnikz zamkniętą pętlą Nema 23 L=77mm Przełożenie 15:1 Przekładnia planetarna o wysokiej precyzji

Specyfikacja elektryczna

• Numer części producenta: 23HS22-HG15-E1000
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 1,2Nm(169,97oz.in)
• Prąd znamionowy/faza: 4,0A
• Rezystancja fazowa: 0,45oma
• Indukcyjność: 1,3mH±20%(1KHz)
• Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 57x57mm
• Długość korpusu: 138,65mm
• Średnica wału: Φ14mm
• Długość wału: 34mm
• Długość wału wpustu: 25mm
• Długość przewodu: 300mm

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Przełożenie: 15:1
• Wydajność: 85%
• Luz międzyzębny bez obciążenia: <=50arcmin
• Maks. Dopuszczalny moment obrotowy: 20Nm(2832.8oz.in)
• Moment dopuszczalny moment obrotowy: 40Nm(5664oz.in)
• Maks. Obciążenie promieniowe: 250N
• Hałas: <=50dB
• Temperatura otoczenia: 0-50 ℃

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Typ enkodera: Optyczny przyrostowy
• Rozdzielczość enkodera: 1000
• Kanały sygnału wyjściowego: 2kanały
• Min. napięcie zasilania: 4V
• Maks. napięcie zasilania: 5V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie
