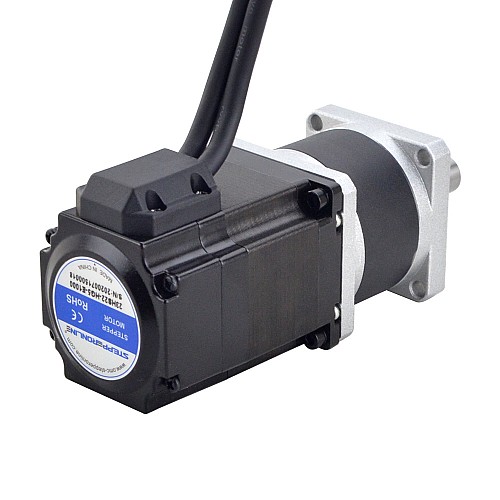

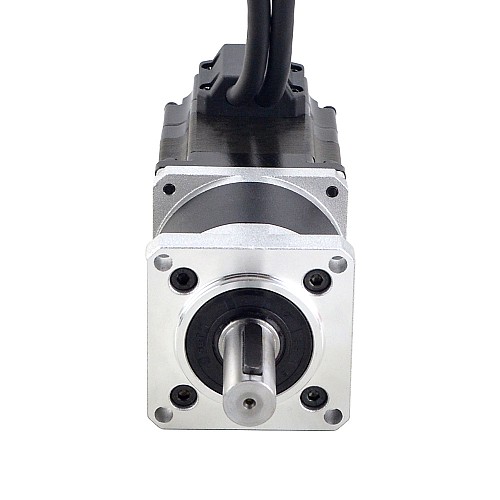

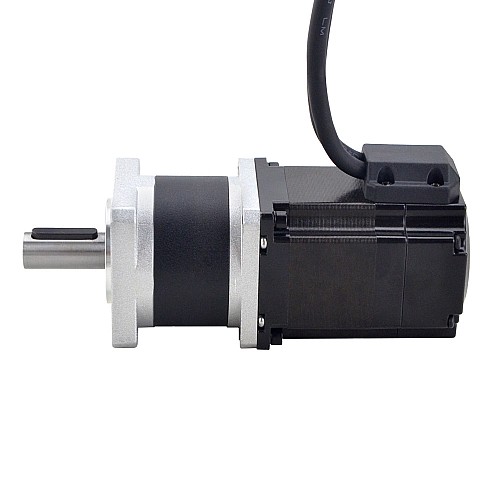

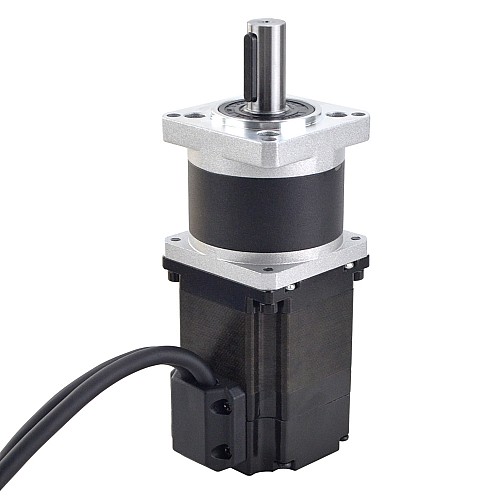

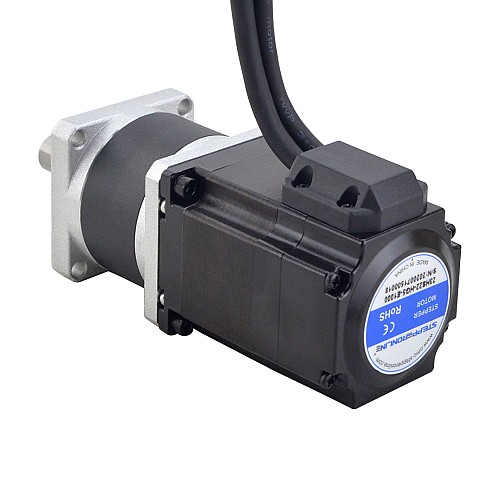

Nema 23 Silnikz zamkniętą pętlą L=56mm Przełożenie 5:1 Wysoce precyzyjna przekładnia planetarna

0 opinii - Napisz opinię

407.52zł

5 + 385.21zł

10 + 365.20zł

50 + 347.15zł

100 + 330.83zł

w magazynie: 10000
Model: 23HS22-HG5-E1000
Waga brutto: 1.80kg
Certyfikowany: ISO, CE, UKCA, RoHS

Sprzedane: 65

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Specyfikacja elektryczna

Numer części producenta: 23HS22-HG5-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 1,2Nm(169,97oz.in)
Prąd znamionowy/faza: 4,0A
Rezystancja fazowa: 0,45oma
Indukcyjność: 1,3mH±20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

Rozmiar ramy: 57x57mm
Długość korpusu: 56mm
Średnica wału: Φ14mm
Długość wału: 34mm
Długość wału wpustu: 25mm
Długość przewodu: 300mm
Waga: 1,5kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 5:1
Wydajność: 85%
Luz na biegu jałowym: <=0.8deg
Maks. Dopuszczalny moment obrotowy: 6Nm(849,7uncji)
Moment dopuszczalny moment obrotowy: 12Nm(1699oz.in)
Maks. Obciążenie promieniowe: 250N
Hałas: <=50dB
Temperatura otoczenia: 0-50℃

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

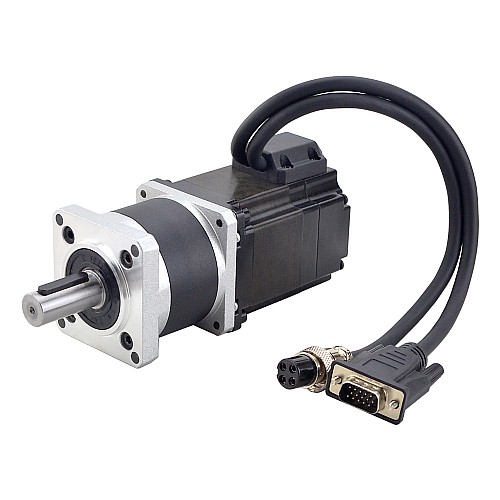

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	GND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	1.3
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	120
Prąd znamionowy(A)	4.0
Rezystancja fazy(ohms)	0.45
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	56
Długość wału(mm)	34
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Średnica wału(mm)	14
Typ skrzyni biegów	Przekładnia planetarna serii HG
Typ wału wyjściowego	Wpust
Zarys	<=0.8deg
