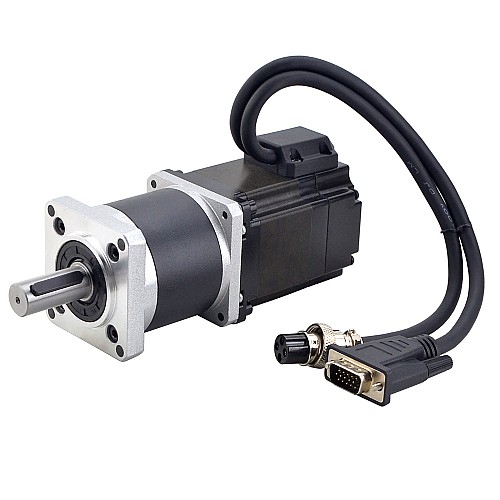

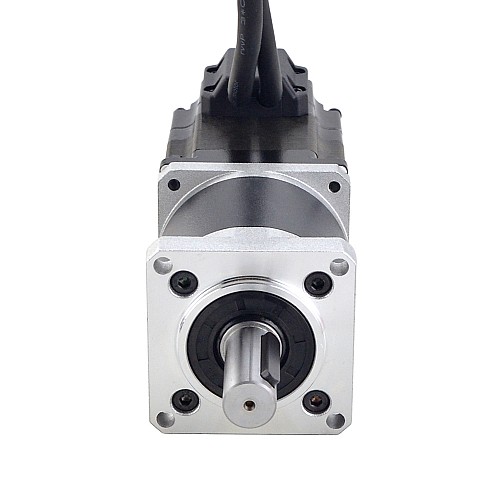

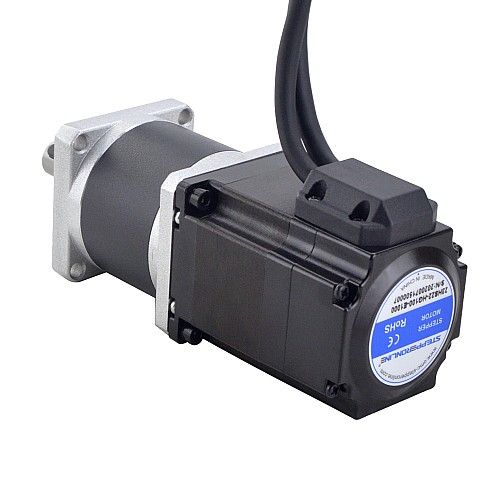

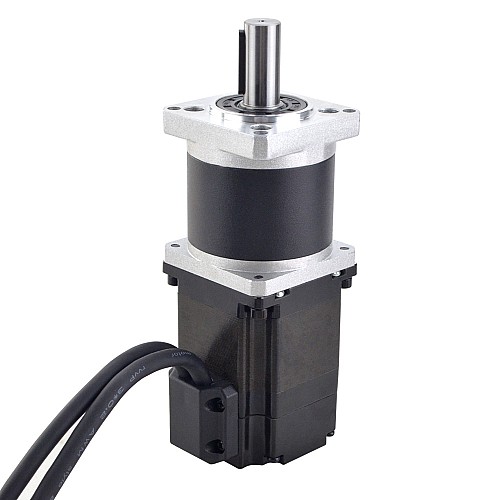

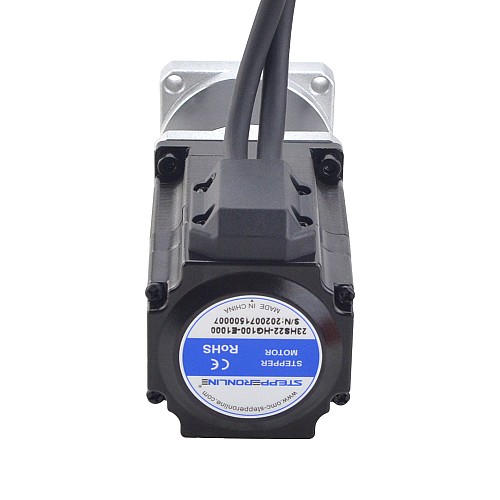

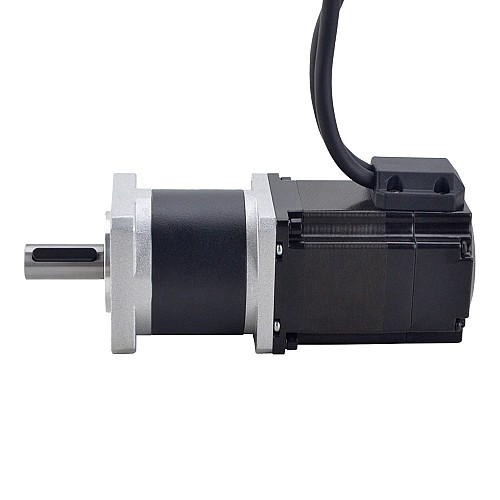

Silnikz zamkniętą pętlą Nema 23 L=56mm Przełożenie przekładni planetarnej 100:1 o wysokiej precyzji

Specyfikacja elektryczna

• Numer części producenta: 23HS22-HG100-E1000
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 1,2Nm(169,97oz.in)
• Prąd znamionowy/faza: 4,0A
• Rezystancja fazy: 0,45oma
• Indukcyjność: 1,3mH±20%(1KHz)
• Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

• Rozmiar ramy: 57x57mm
• Długość korpusu: 56mm
• Średnica wału: Φ14mm
• Długość wału: 34mm
• Długość wału wpustu: 25mm
• Długość przewodu: 300mm
• Waga: 1,65kg

Dane techniczne skrzyni biegów

• Typ skrzyni biegów: Planetarna
• Przełożenie: 100:1
• Wydajność: 65%
• Luz na biegu jałowym: <=2.4deg
• Maks. Dopuszczalny moment obrotowy: 25Nm(3540oz.in)
• Moment dopuszczalny moment obrotowy: 50Nm(7082oz.in)
• Maks. Obciążenie promieniowe: 250N
• Hałas: <=50 dB
• Temperatura otoczenia: 0-50 ℃

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Typ enkodera: Optyczny przyrostowy
• Rozdzielczość enkodera: 1000
• Kanały sygnału wyjściowego: 2kanały
• Min. napięcie zasilania: 4V
• Maks. napięcie zasilania: 5V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Maksymalna częstotliwość wyjściowa: 60kHZ
