YS Seria 1 Oś Zamknięta Pętla Silnik Krokowy Zestaw 3.00Nm (424.83oz.in) Nema 23 Silnik z Sterownikiem

0 opinii - Napisz opinię

216.71zł

5 + 210.37zł

10 + 204.42zł

50 + 198.79zł

100 + 193.42zł

w magazynie: 10000
Model: 1-CL57Y-S30-1M5
Waga brutto: 2.25kg
Certyfikowany: ISO, CE

Sprzedane: 14216

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Australia

Rosja

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

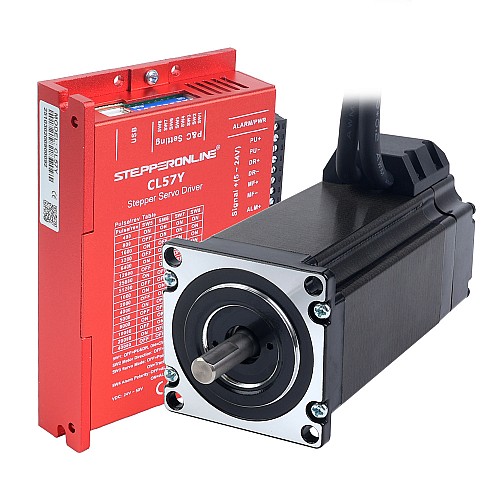

Zestaw CNC zawiera:

1 x 23HS40-5004D-E1K-1M5: Silnik krokowy z zamkniętą pętlą Nema 23 serii S 3,00Nm(424,83oz.in) Enkoder 1000PPR(4000CPR)
1 x CL57Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-7,0A 24-50VDC dla silnika krokowego Nema 17, 23, 24

Specyfikacja silnika

Numer części producenta: 23HS40-5004D-E1K-1M5
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,7ohms ± 10%
Indukcyjność: 2,3mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]
Rozmiar ramy: 57 x 57mm
Długość korpusu: 122mm
Średnica wału: Φ8mm
Długość wału: 22mm
Długość cięcia D: 15mm
Długość kabla: 1500mm

Enkoder Specyfikacja

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0~7A(0~5RMS)
Napięcie wejściowe: +24~50VDC(typowo 36VDC)
Prąd sygnału logicznego: 7~16mA(typowo 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Podłączenie silnika i enkodera

A+	A-	B+	B-
Czarny	Zielony	Czerwony	Niebieski

PIN	Czarny	Czerwony	Biały	Żółty	Zielony	Niebieski
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Funkcje wspólne sterowników serii Y zostały skonfigurowane i można je używać bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel do debugowania.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.3
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.7
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria YS
Średnica wału(mm)	8
Typ wału wyjściowego	D
Zasilanie	NIE

Plik	Rozmiar
23HS40-5004D-E1K-1M5_Torque_Curve.pdf	170.86KB	Download
23HS40-5004D-E1K-1M5.STEP	1.23MB	Download
23HS40-5004D-E1K-1M5_Full_Datasheet	58.94KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
