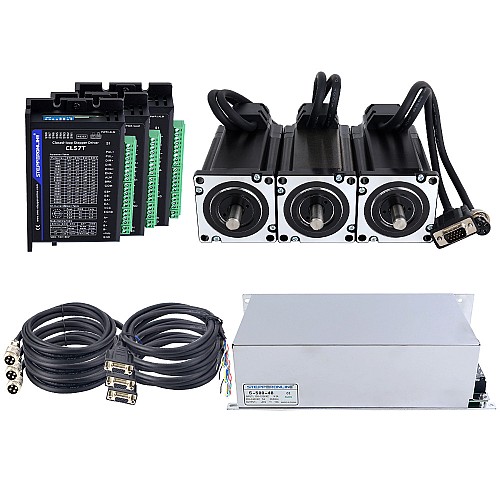

TS Series 3 Axis 4.0Nm(566.56oz.in) ZestawNema 24 z zamkniętą pętlą z zasilaczem

TS Series 3 Axis 4.0Nm(566.56oz.in) ZestawNema 24 z zamkniętą pętlą z zasilaczem

0 opinii - Napisz opinię

1,019.32zł

5 + 986.72zł

10 + 956.12zł

50 + 927.38zł

100 + 900.28zł

w magazynie: 10000
Model: 3-CLTS40-V41
Waga brutto: 10.80kg
Certyfikowany: ISO, CE

Sprzedane: 92

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

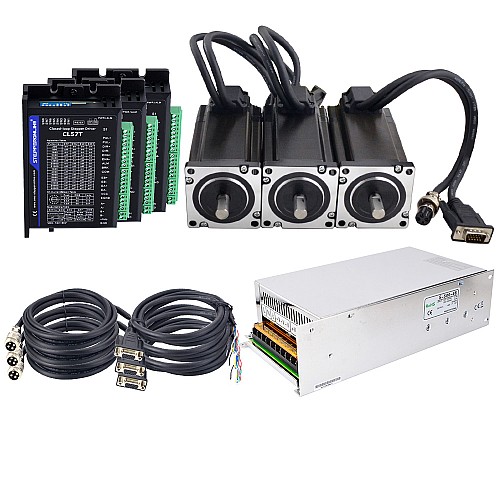

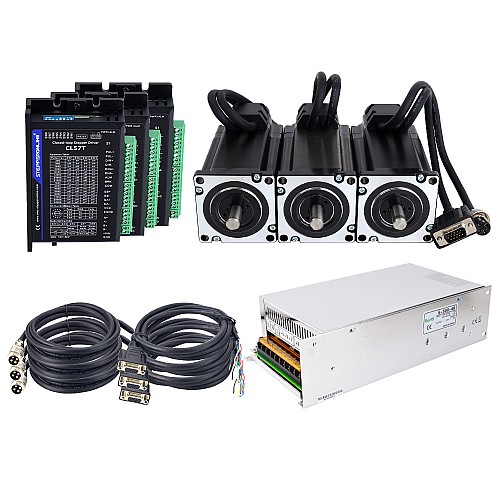

Ten zestaw CNC zawierał::

3 x CL57T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0-8,0A 24-48VDC dla silnika krokowego Nema 17, 23, 24
3 x 24HS40-5004D-E1000: silnik krokowy Nema 24 z zamkniętą pętlą 4,0 Nm/566,56 uncji Enkoder 1000PPR

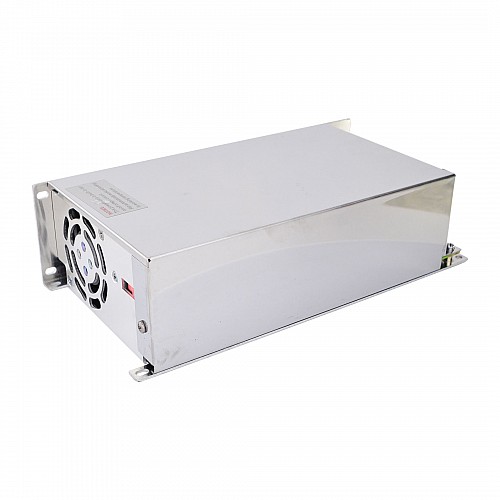

1 x S-500-48: 500W 48V 5.0A 115/230V Zasilacz z silnikiem krokowym Zestawy routerów CNC
1 x CABLE-PC-1: kabel do debugowania RS232
3 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
3 x CM2M-20: AWG20 1.7m(67") przedłużacz do silnika z wtyczką lotniczą GX16

Specyfikacja silnika

Numer części producenta: 24HS40-5004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 4,0Nm(566,56oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,60oma
Indukcyjność: 2,6mH ± 20%(1KHz)
Rozmiar ramy: 60x60mm
Długość korpusu: 100mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wałka D-CUT: 15mm
Długość przewodu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

Specyfikacja sterownika

Napięcie wejściowe 24-48VDC, prąd szczytowy wyjściowy 0-8,0A
Zamknięta pętla, eliminuje utratę synchronizacji
Dostępny interfejs debugowania RS232
Nie potrzebujesz wysokiego marginesu momentu obrotowego
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Specyfikacja zasilania

Wyjście 48 V DC 10,5A
Zakres napięcia wejściowego AC: 92~135V/180~264VAC
115V/230V AC wybierane przełącznikiem
Wysoka wydajność niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
Niskie tętnienie wyjściowe i yawp
Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
215 * 115 * 50 mm(dł. * szer. * wys.)

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.6
Kanały sygnału wyjściowego	3
Liczba osi	3
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566.56
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	18 - 50DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria TS
Średnica wału(mm)	10
Typ wału wyjściowego	D
Zasilanie	Zasilanie
