Seria TS 1 oś 4,0Nm(566,56oz.in) Zestaw krokowy Nema 24 z zamkniętą pętlą z Zasilacz

Seria TS 1 oś 4,0Nm(566,56oz.in) Zestaw krokowy Nema 24 z zamkniętą pętlą z Zasilacz

0 opinii - Napisz opinię

360.90zł

5 + 349.32zł

10 + 338.50zł

50 + 328.35zł

100 + 318.72zł

w magazynie: 10000
Model: 1-CLTS40-V41
Waga brutto: 3.40kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Wielka Brytania

Australia

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

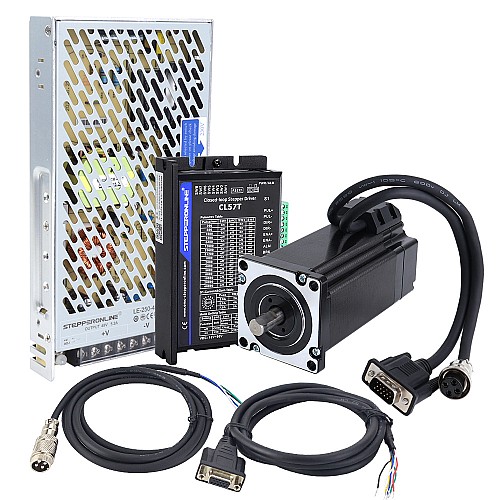

Przedmioty w zestawie

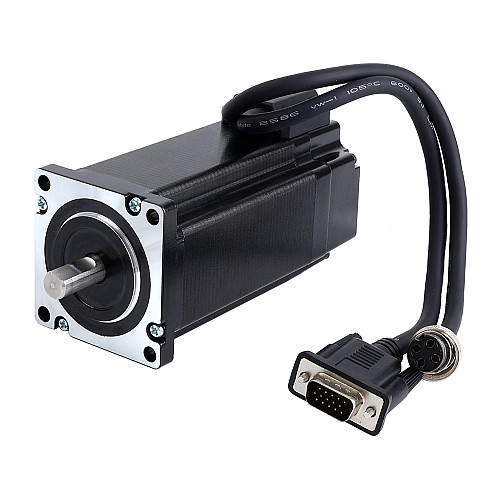

1 x 24HS40-5004D-E1000: 4.0Nm Silnik krokowy z zamkniętą pętlą

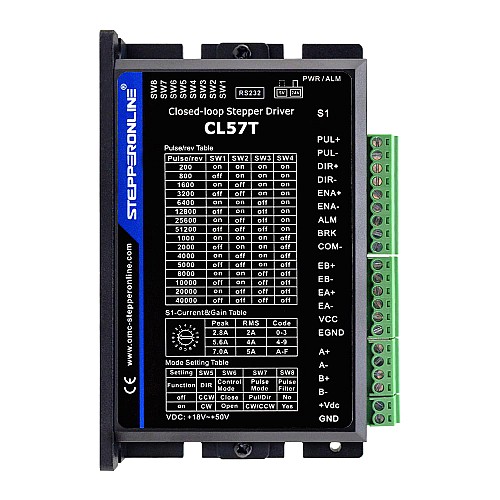

1 x CL57T-V41: Nema 23/Nema 24 Sterownik silnika krokowego z zamkniętą pętlą V4.1
1 x LE-250-48: sterownik zasilacza impulsowego 250W 48V 5.2A
1 x CABLE-PC-1: kabel do debugowania RS232

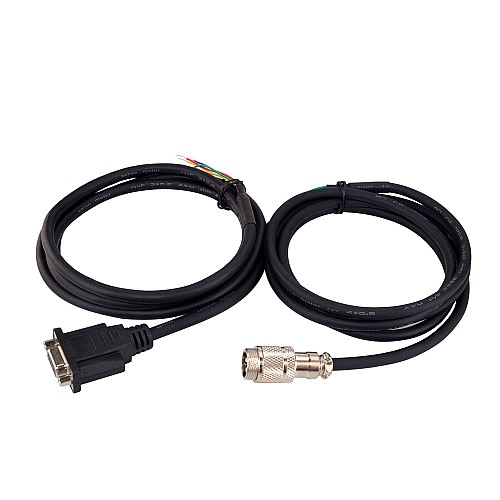

1 x CE2-M2-20: 1,7m przedłużacz silnika i enkodera

Specyfikacja silnika

Numer części: 24HS40-5004D-E1000
Liczba faz: 2
Moment trzymania: 4,0Nm(566,56oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazowa: 0,6 oma
Indukcyjność: 2,6mH ± 20%(1KHz)
Rozmiar ramy: 60x60mm
Długość ciała: 125mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Numer części: CL57T
Szczytowy prąd wyjściowy: 0 ~ 8A
Napięcie wejściowe: +24~48VDC(typowe 36VDC)
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Dostępny interfejs debugowania RS232
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Specyfikacja zasilania

Numer części: LE-250-48
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 48V
Prąd wyjściowy: 5,2A
Nominalna moc wyjściowa: 250W
Prąd upływowy: <0,5mA/230VAC
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Zasilacze w tym zestawie będziemy sukcesywnie wymieniać na najnowszy model: LE-250-48. Nowy zasilacz to ultracienki zasilacz zoptymalizowany pod kątem automatyki przemysłowej. Podczas procesu wymiany każdy magazyn może losowo wysyłać nowe i stare wersje.

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.6
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	400
Moment trzymania(oz.in)	566.56
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	18 - 50DC
Prąd znamionowy(A)	5.2
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość ciała(mm)	125
Długość ołowiu(mm)	300
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria TS
Średnica wału(mm)	10
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
24HS40-5004D-E1000_Full_Datasheet.pdf	165.74KB	Download
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	142.76KB	Download
LE-250-48.Manual	258.5KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
