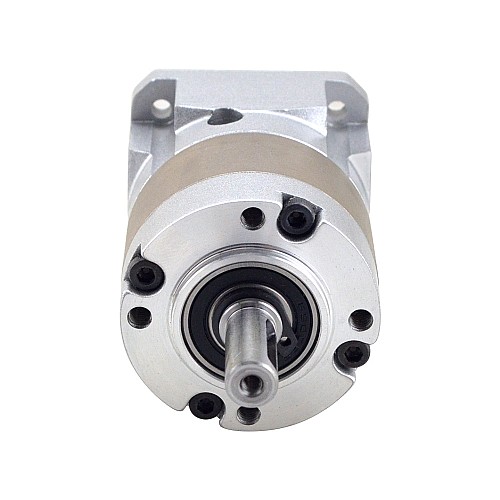

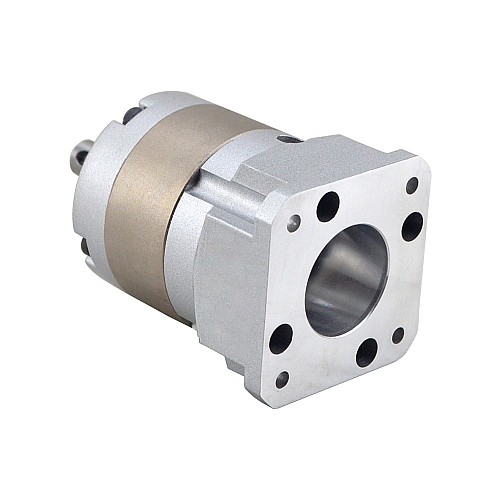

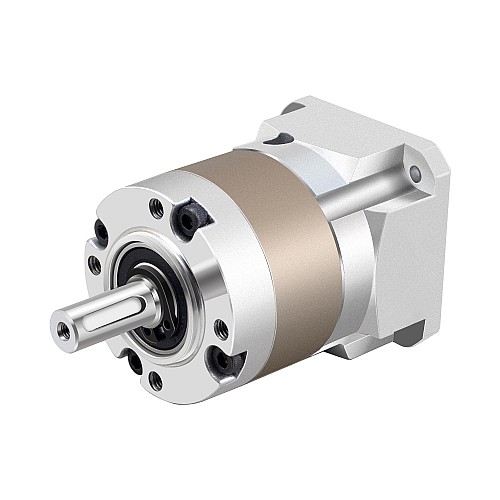

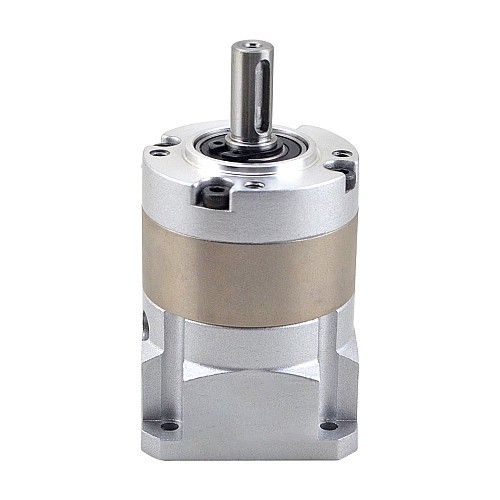

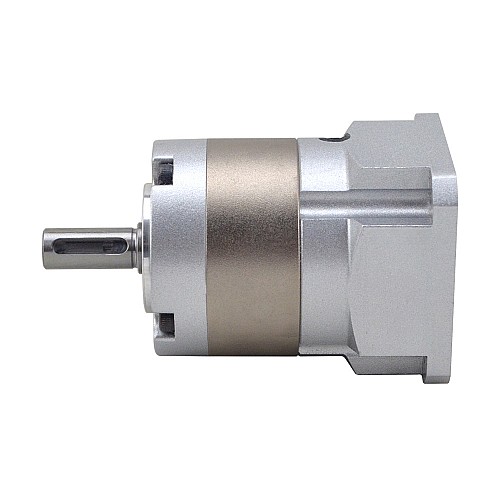

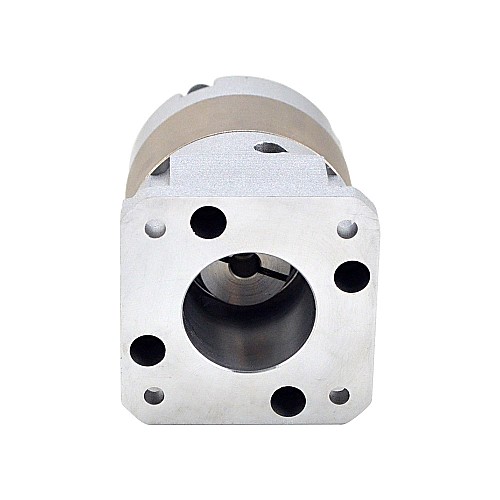

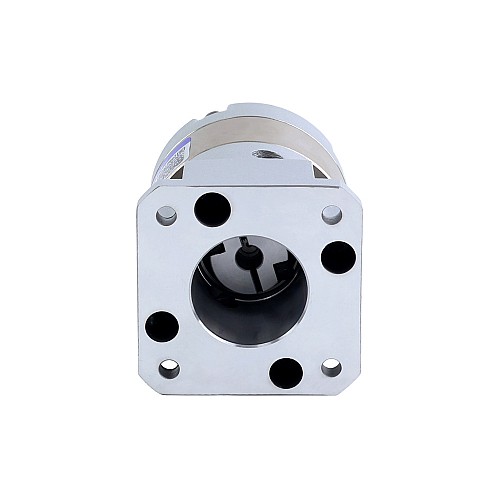

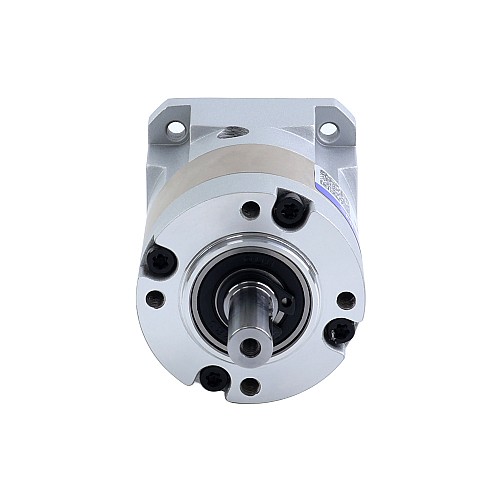

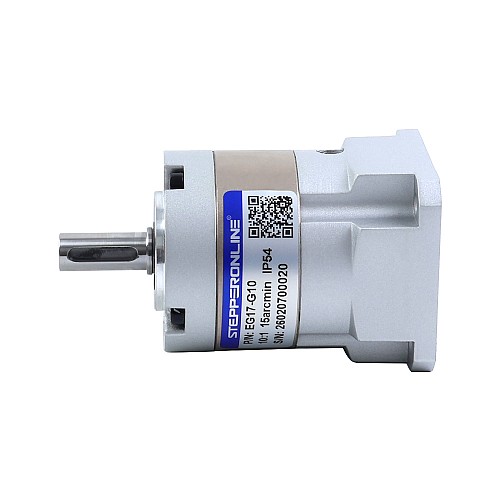

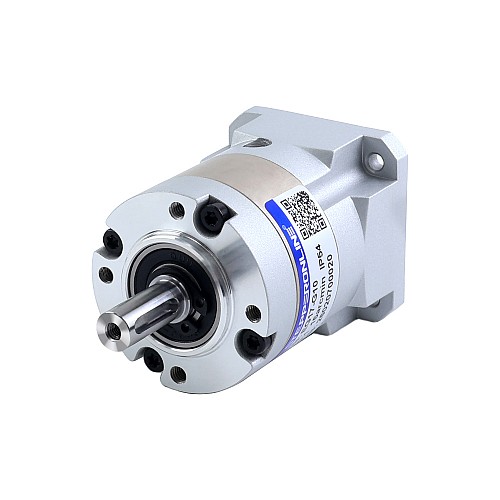

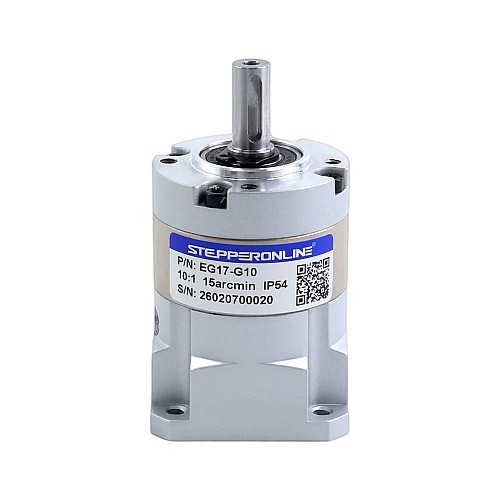

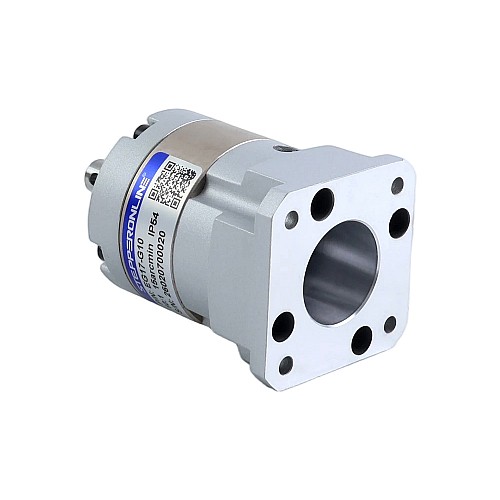

Przekładnia planetarna serii EG Przełożenie 10:1 Luz 15arc-min dla silnika krokowego Nema 17

Rozmiar tej skrzyni biegów wynosi 42 x 42mm, a średnica wału wejściowego wynosi 5mm. Ta precyzyjna przekładnia planetarna należy do przekładni serii EG, ma przełożenie 10:1 i maksymalny luz 15minut łuku. To doskonały wybór do zastosowań wymagających dobrej dokładności i niezawodności za wyjątkową cenę. Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do każdego standardowego silnika krokowego Nema 17 i bezszczotkowego silnika prądu stałego.

Dane techniczne skrzyni biegów

• Numer części: EG17-G10
• Typ skrzyni biegów: Przekładnia czołowa
• Materiał przekładni: Stal stopowa
• Przełożenie: 10:1
• Wydajność: 96%
• Moment bezwładności: 0.03kg·cm²
• Luz bez obciążenia: <=15arcmin
• Maksymalny dopuszczalny moment obrotowy: 5Nm(44,25funta-cala)
• Moment dopuszczalny moment obrotowy: 10Nm(88,51lb-in)
• Hałas: <=65dB
• Wodoodporność: IP54
• Żywotność: 20000godzin

Specyfikacje fizyczne

• Rozmiar ramy: 42x42mm
• Długość skrzyni biegów: 55mm
• Typ wału wyjściowego: kluczowy sposób
• Średnica wału wyjściowego: Φ8mm
• Długość wału wyjściowego: 21,5mm
• Średnica wału wejściowego: Φ5mm
• Długość wału wejściowego: 21.5-25mm
