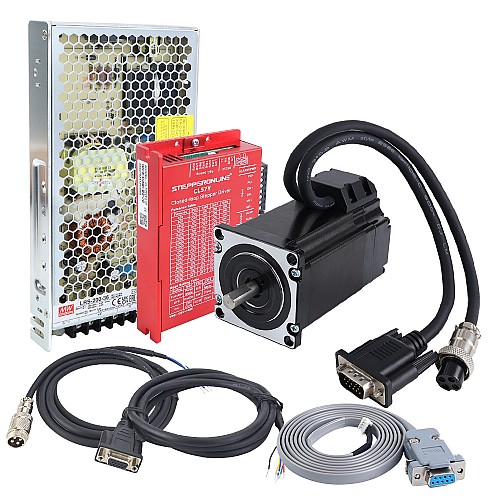

Zestaw Silnika Krokowego z Zamkniętą Pętlą YS Series 1 Oś V2.0 2,00Nm(283,22oz.in) Nema 23 z Zasilaczem

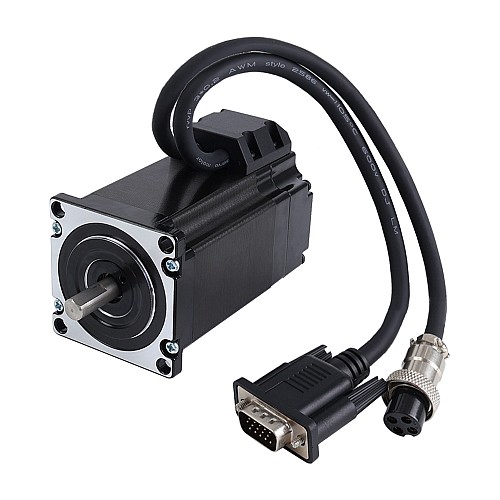

• 1 x 23HS30-5004D-E1000: Silnik krokowy Nema 23 z zamkniętą pętlą 2,00Nm(283,22oz.in) Enkoder 1000PPR(4000CPR)
• 1 x CL57Y-V20: Sterownik Silnika Krokowego z Zamkniętą Pętlą Seria Y V2.0 0-7,0A 24-50VDC do Silników Krokowych Nema 17, 23, 24
• 1 x LRS-200-36: Zasilacz impulsowy MEAN WELL 200W 36VDC 5.9A 115/230VAC w obudowie zamkniętej
• 1 x CE2-M2-20: Przedłużacz kabla silnika i enkodera 1,7m(67") AWG20
• 1 x CABLE-PC-2: Kabel debugujący RS232

Specyfikacja silnika

• Numer części: 23HS30-5004D-E1000
• Liczba faz: 2
• Moment trzymający: 2,00Nm(283,22oz.in)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazowa: 0,42ohms ± 10%
• Indukcyjność: 1,7mH ± 20%(1KHz)
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 98mm
• Średnica wału: Φ8mm
• Długość wału: 21mm
• Długość wału typu D: 15mm
• Długość kabla: 300mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny inkrementalny
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Minimalne napięcie zasilania: 4,5V
• Maksymalne napięcie zasilania: 5V
• Prąd wyjściowy: 25mA
• Wysokie napięcie wyjściowe: 4,5V
• Niskie napięcie wyjściowe: 4,2-4,3V
• Maksymalna częstotliwość wyjściowa: 60kHz

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 0~7A(0~5,6RMS)
• Napięcie wejściowe: +24~50VDC
• Prąd Wejściowy Logiki: 1~7,5mA
• Częstotliwość wejścia impulsowego: 0~200kHz
• Rezystancja izolacji: 10MΩ

Specyfikacja zasilacza

• Numer części: LRS-200-36
• Wyjście 36VDC 5.9A
• Zakres napięcia wejściowego AC: 90 ~ 132VAC
• Moc znamionowa: 212,4W
• Wytrzymuje test wibracji 5G
• Wytrzymuje wejście przepięcia 300VAC przez 5 sekund
• Wysoka wydajność, długotrwała żywotność i wysoka niezawodność


Połączenie silnika i enkodera

Połączenie kabla przedłużającego silnika

Podłączenie kabla przedłużającego enkodera
