Seria LK86 Napęd śrubą kulkową Maks. obciążenie poziome/pionowe 30kg/8kg Skok 510mm

0 opinii - Napisz opinię

770.76zł

5 + 748.25zł

10 + 727.00zł

50 + 706.95zł

100 + 688.00zł

w magazynie: 200
Model: LK86-24DL103-510
Waga brutto: 11.50kg

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Ten napęd liniowy z kulkowym śrubowym mechanizmem napędowym serii LK86 z ochroną przeciwpyłową oferuje maksymalne obciążenie poziome 30kg(66,14lb) i maksymalne obciążenie pionowe 8kg(17,64lb), skok 510mm(1,67ft) i maksymalną prędkość 166mm/s(0,54ft/s).
W przeciwieństwie do napędów liniowych z odsłoniętymi śrubami pociągowymi dostępnych na rynku, zastosowaliśmy półzamkniętą konstrukcję przeciwpyłową, która skutecznie zapobiega przedostawaniu się zanieczyszczeń z produkcji do napędu.
Napędy liniowe serii LK charakteryzują się prostą konstrukcją i wysoką opłacalnością. Doskonale nadają się do zastąpienia napędów pneumatycznych w aplikacjach wymagających wyższej wydajności i kontroli. Mają zalety takie jak wysoka precyzja, dobra wydajność, doskonałe chłodzenie, łatwy montaż i niskie koszty utrzymania.

Numer części: LK86-24DL103-510
Typ śruby: Śruba kulowa
Dokładność pozycjonowania: ±0,01mm
Skok śruby kulowej: 10mm(0,033ft)
Maksymalna prędkość: 166mm/s(0,54ft/s)
Maksymalne obciążenie poziome: 30kg(66,14lb)
Maksymalne obciążenie pionowe: 8kg(17,64lb)
Znamionowa siła ciągu: 341N
Typ czujnika: NPN
Liczba czujników: 3
Klasa śruby kulowej: C7
Średnica śruby kulowej: Φ15mm
Ramka silnika: Silnik krokowy zamkniętej pętli Nema 24
Skok: 510mm(1,67ft)
Długość wału wejściowego: 30mm
Średnica wału wejściowego: 8mm

Kompatybilne silniki: Standardowy silnik krokowy zamkniętej pętli NEMA 24 o średnicy wału 8mm, długości wału 30mm i średnicy kołnierza 36mm.

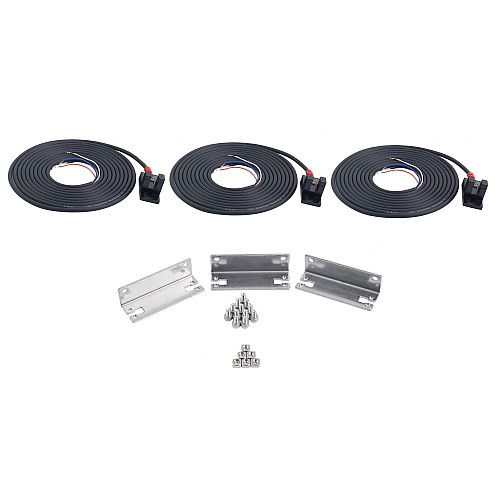

Uwaga: ten siłownik liniowy standardowo wyposażony jest w 3 czujniki fotoelektryczne. W razie potrzeby większej ilości, można je dokupić za pośrednictwem tego łącza.

Specyfikacja fizyczna
Długość skoku(mm/ft)	510/1.67
Długość wału wejściowego(mm)	30
Kołnierz mocowania silnika	Silnik krokowy z zamkniętą pętlą Nema 24
Maksymalna prędkość(ft/s)	0.54
Maksymalna prędkość(mm/s)	166
Maksymalne obciążenie poziome(kg/lb)	30/66.14
Maksymalny udźwig pionowy(kg/lb)	8/17.64
Metoda inwentaryzacji	Dedykowany inwentarz
Metoda przenoszenia napędu	Napęd śruby kulowej
Nominalny ciąg(N)	341
Pozycja montażu silnika	Połączenie bezpośrednie
Skok śruby(mm/ft)	10/0.033
Średnica wału wejściowego(mm)	8
Typ silnika liniowego	Korpus ze stali
