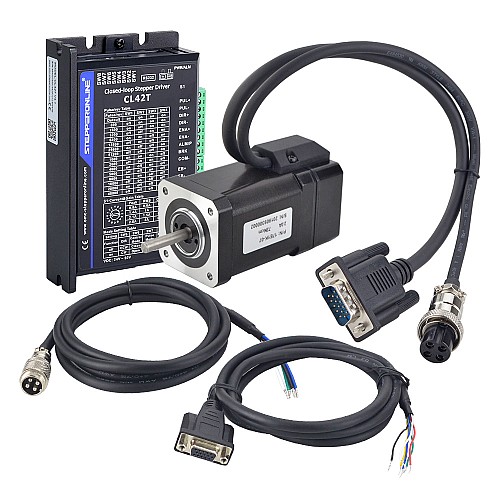

Zestaw CNC z zamkniętą pętlą CNC z zamkniętą pętlą 72Ncm(101,98oz.in)in Silnik Nema 17

• 1 x 17E1K-07: Silnik krokowy z zamkniętą pętlą serii P Nema 17 72Ncm/101,98oz.in z enkoderem 1000PPR
• 1 x CL42T-V41: sterownik krokowy z zamkniętą pętląV4.1 0-3,0A 24-48 VDC dla silnika krokowego Nema 11, 14, 17
• 1 x CE2M: Przedłużacz enkodera o długości 1,7m(67 cali) do silnika krokowego z zamkniętą pętlą
• 1 x przedłużacz silnika RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16
• 1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

• Numer części: 17E1K-07
• Liczba faz: 2
• Moment trzymania: 72Ncm(101,98oz.in)
• Prąd znamionowy/faza: 2,0A
• Rezystancja fazowa: 1,75oma
• Indukcyjność: 4,0mH ± 20%(1KHz)
• Rozmiar ramy: 42x42mm
• Długość korpusu: 60mm
• Średnica wału: Φ5mm
• Długość wału: 24mm
• Długość wału D-Cut: 15mm
• Długość przewodu: 270mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Kanały sygnału wyjściowego: 2 kanały
• Min. napięcie zasilania: 5V
• Maks. napięcie zasilania: 5V
• Wysokie napięcie wyjściowe: ＜4V
• Niskie napięcie wyjściowe: ＜1V

Specyfikacja sterownika

• Szczytowy prąd wyjściowy: 0 ~ 3A
• Napięcie wejściowe: +24~48VDC(typowe 24VDC)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Dostępny interfejs debugowania RS232
• Niski poziom hałasu i wibracji, płynny ruch
• Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Połączenie silnika i enkodera

Połączenie kabla przedłużającego silnika

Podłączenie kabla przedłużającego enkodera
