TP Series 1 Axis Closed Loop Stepper CNC Kit 48Ncm(67.97oz.in) Silnik Nema 17

1 opinii - Napisz opinię

343.29zł

5 + 322.49zł

10 + 304.08zł

50 + 287.63zł

100 + 272.90zł

w magazynie: 10000
Model: 1-CL42T-P05-V41
Waga brutto: 1.20kg
Certyfikowany: ISO, CE

Sprzedane: 172

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

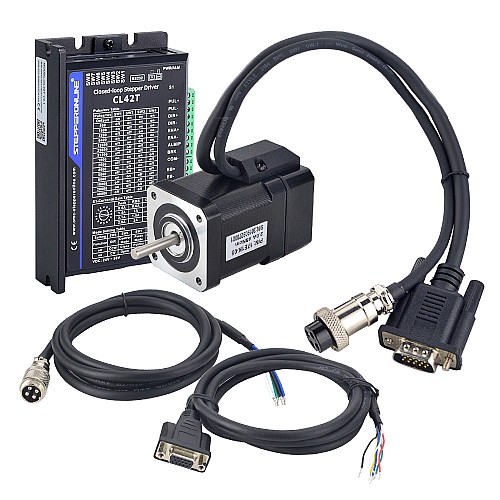

Ten zestaw CNC zawierał:

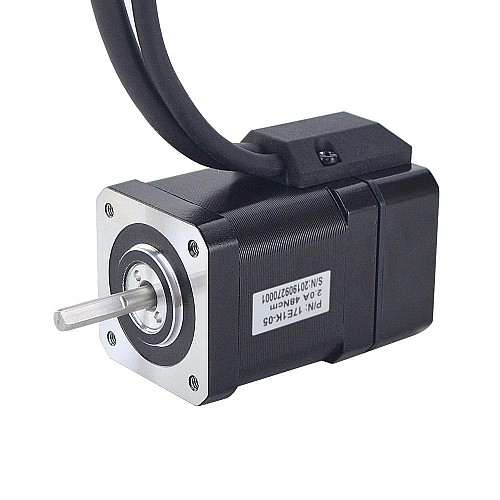

1 x 17E1K-05: silnik krokowy z zamkniętą pętlą Nema 17 serii P 48Ncm/67.97oz.in z enkoderem 1000CPR
1 x CL42T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0-3,0 A 24-48 VDC dla silnika krokowego Nema 11, 14, 17

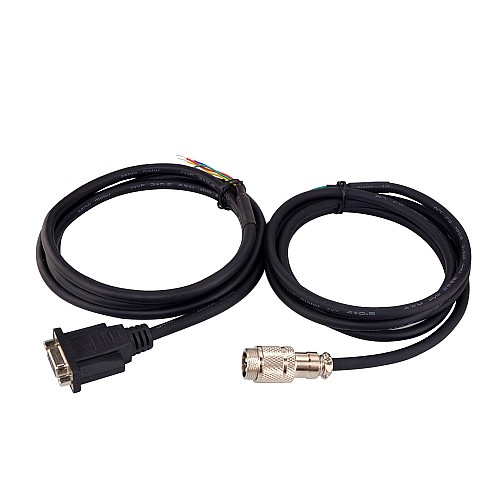

1 x CE2M: Przedłużacz enkodera o długości 1,7m(67 cali) do silnika krokowego z zamkniętą pętlą
1 x CM2M-20: przedłużacz silnika AWG20 o długości 1,7m (67") z wtyczką lotniczą GX16
1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

Numer części: 17E1K-05
Liczba faz: 2
Moment trzymania: 48Ncm(67,97oz.in)
Prąd znamionowy/faza: 2,0A
Rezystancja fazowa: 1,35oma
Indukcyjność: 2,8mH ± 20%(1KHz)
Rozmiar ramy: 42x42mm
Długość korpusu: 48mm
Średnica wału: Φ5mm
Długość wału: 24mm
Długość wału D-Cut: 15mm
Długość przewodu: 270 mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 5V
Maks. napięcie zasilania: 5V
Wysokie napięcie wyjściowe: ＜4V
Niskie napięcie wyjściowe: ＜1V

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0 ~ 3A
Napięcie wejściowe: +24~48VDC (typowe 24VDC)
Prąd sygnału logicznego: 7~16mA (typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Dostępny interfejs debugowania RS232
Niski poziom hałasu i wibracji, płynny ruch
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	48
Moment trzymania(oz.in)	67.97
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	2.0
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość wału(mm)	24
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Seria produktu	Seria TP
Średnica wału(mm)	5
Typ wału wyjściowego	D
Zasilanie	NIE

Plik	Rozmiar
17E1K-05_Full_Datasheet.pdf	173.7KB	Download
Software_manual.pdf	269.98KB	Download
17E1K-05.STEP	7.5MB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17E1K-05_Torque_Curve.pdf	209.69KB	Download
