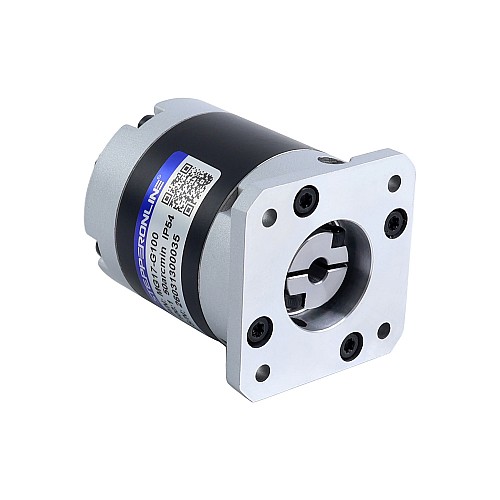

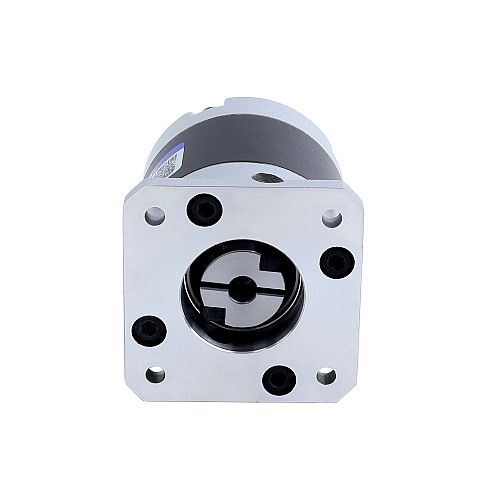

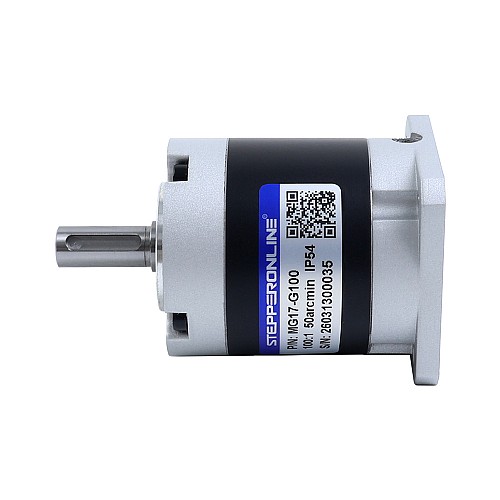

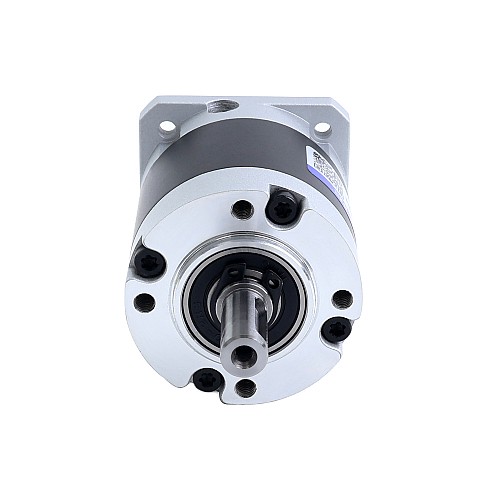

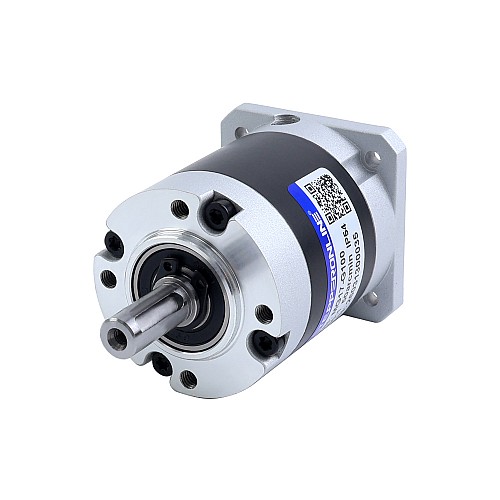

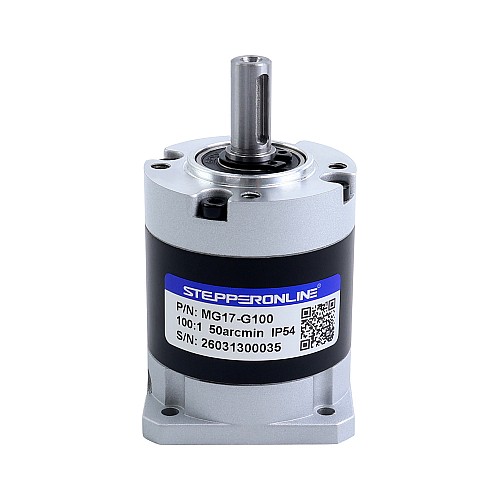

Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17

Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17 - MG17-G100 | StepperOnline
Przekładnia planetarna serii MG Przełożenie 100:1 Luz 45arc-min dla silnika krokowego Nema 17
3 opinii - Napisz opinię
80.10zł
5 + 77.48zł
10 + 75.00zł
50 + 72.65zł
100 + 70.48zł
  • w magazynie: 200
  • Model: MG17-G100
  • Waga brutto: 0.45kg
  • Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

Ta precyzyjna przekładnia planetarna należy do przekładni serii MG, ma przełożenie 100:1 i maksymalny luz 45arc-min. W odróżnieniu od stalowych kół zębatych serii EG, zębatki serii MG są wykonane metodą metalurgii proszków. To doskonały wybór do zastosowań wymagających dobrej dokładności, ale niskich kosztów.
Ta rzędowa przekładnia planetarna ma wbudowane sprzęgło wału wejściowego, które może pasować do standardowego silnika krokowego Nema 17 z krótkim wałem 5mm, bezszczotkowego silnika prądu stałego i szczotkowanego silnika prądu stałego.
Jednym z pasujących silników jest 17HS15-1584S, w przypadku innych silników prosimy o kontakt z naszym działem pomocy technicznej, aby dostosować wał silnika.

Dane techniczne skrzyni biegów

  • Numer części: MG17-G100
  • Typ skrzyni biegów: Przekładnia czołowa
  • Materiał przekładni: Metalurgia proszków
  • Przełożenie: 100:1
  • Wydajność: 80%
  • Moment bezwładności: 0.03kg·cm²
  • Luz bez obciążenia: <= 45arcmin
  • Maksymalny dopuszczalny moment obrotowy: 5Nm(44,25lb-in)
  • Hałas: <= 55dB(1000rpm)/65dB(3000rpm)
  • Wodoodporność: IP54
  • Żywotność: 20000godzin

Specyfikacje fizyczne

  • Rozmiar ramy: 42x42mm
  • Długość skrzyni biegów: 51mm
  • Typ wału wyjściowego: kluczowy sposób
  • Średnica wału wyjściowego: Φ8mm
  • Długość wału wyjściowego: 21,5mm
  • Średnica wału wejściowego: Φ5mm
  • Długość wału wejściowego: 6.5-10.5mm
Te skrzynie biegów serii MG nadają się tylko do silników z krótkim wałem o długości 6,5–10,5 mm.
Jeśli potrzebujesz silników krokowych NEMA 17 ze standardowym wałem (21,5–25mm), wybierz model z serii MGL: MGL17-G100.
Odpowiedni wspornik to ST-M12.
Specyfikacja fizyczna
Dopasowany rozmiar silnika Nema 17 Silnik krokowy
Długość skrzyni biegów(mm) 51
Długość wału wejściowego(mm) 6.5 - 10.5
Długość wału wyjściowego(mm) 21.5
Materiał przekładni Metalurgia proszków
Metoda inwentaryzacji Dedykowany inwentarz
Przełożenie(xx:1) 100
Rozmiar ramy(mm) 42 x 42
Seria produktu MG
Średnica wału wejściowego(mm) 5
Średnica wału wyjściowego(mm) 8
Typ skrzyni biegów Przekładnia czołowa
Typ wału wyjściowego Wpust
Waga(g) 430
Zarys <=45arcmin


  • Średnica i długość wału wejściowego/wyjściowego
  • Typ wału wejściowego/wyjściowego
  • Przełożenie skrzyni biegów


Plik Rozmiar
MG17-G100.STEP 672.1KB Download
MG17-G100.pdf 133.81KB Download
