TS Series 3.0Nm(424.83oz.in) 1-osiowy zestawz zamkniętą pętlą CNC Silnik Nema 24 i sterownik

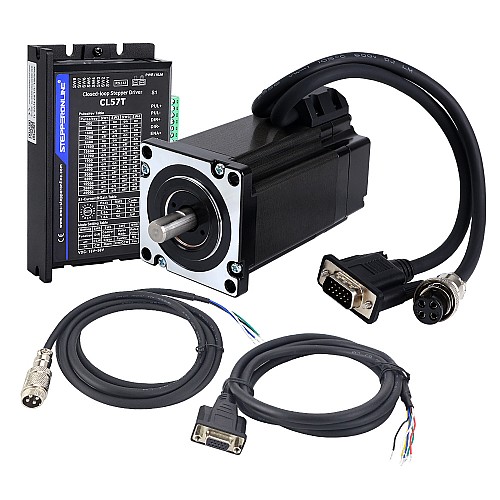

Przedmioty w zestawie

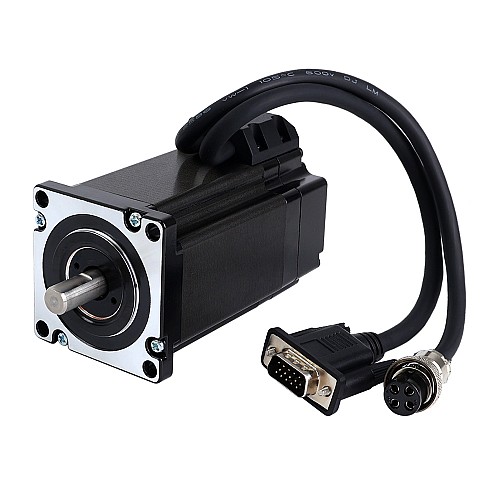

• 1 x 24HS34-5004D-E1000: Silnik krokowy z zamkniętą pętlą 3,0Nm
• 1 x CL57T-V41: Nema 23/Nema 24 Sterownik silnika krokowego z zamkniętą pętlą V4.1
• 1 x CABLE-PC-1: kabel do debugowania RS232
• 1 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
• 1 x CM2M-20: przedłużacz silnika RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16

Specyfikacja silnika

• Numer części: 24HS34-5004D-E1000
• Liczba faz: 2
• Moment trzymania: 3,0Nm(424,83 oz.in)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazy: 0,52ohms±10%
• Indukcyjność: 2,10mH ± 20%(1KHz)
• Rozmiar ramy: 60x60mm
• Długość ciała: 111mm
• Średnica wału: Φ10mm
• Długość wału: 21mm
• Długość wału D-Cut: 15mm
• Długość ołowiu: 300mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Typ enkodera: optyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Min. napięcie zasilania: 4V
• Maks. napięcie zasilania: 5V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

• Numer części: CL57T
• Szczytowy prąd wyjściowy: 0 ~ 8A
• Napięcie wejściowe: +24~48VDC(typowe 36VDC)
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Dostępny interfejs debugowania RS232

• Szerszy zakres prędkości roboczej
• Zmniejszone nagrzewanie silnika i bardziej wydajne
• Płynny ruch i bardzo niski poziom hałasu silnika
• Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Połączenie silnika i enkodera

Połączenie kabla przedłużającego silnika

Podłączenie kabla przedłużającego enkodera
