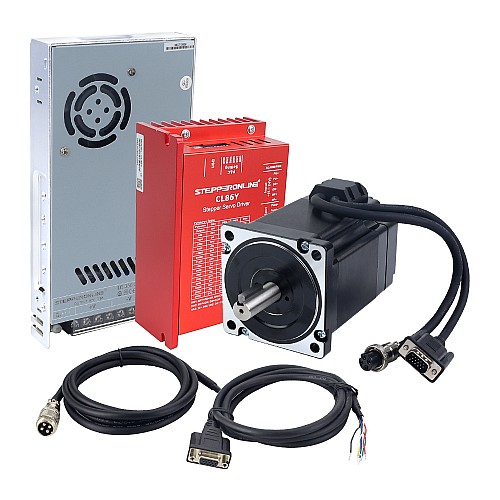

YS Series 1 Oś 6,50Nm(920,48oz.in) Nema 34 Closed Loop Silnika Krokowego Kit z Zasilaczem

• 1 x 34HS39-6004D-E1000: Silnik krokowy Nema 34 z zamkniętą pętlą 6,50Nm(920,48oz.in) Enkoder 1000PPR(4000CPR)
• 1 x CL86Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-8,5A 20-80VAC/30-110VDC dla silnika krokowego Nema 34
• 1 x LE-350-60: Zasilacz impulsowy 350W 60V 5,8A 115/230V

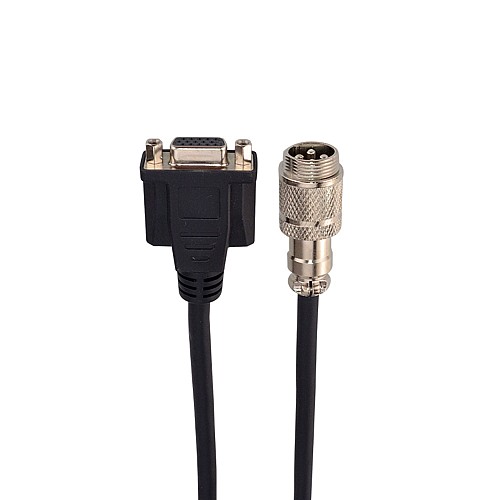

• 1 x CE2-M2-18: Przedłużacz kabla silnika i enkodera 1,7m(67") AWG18

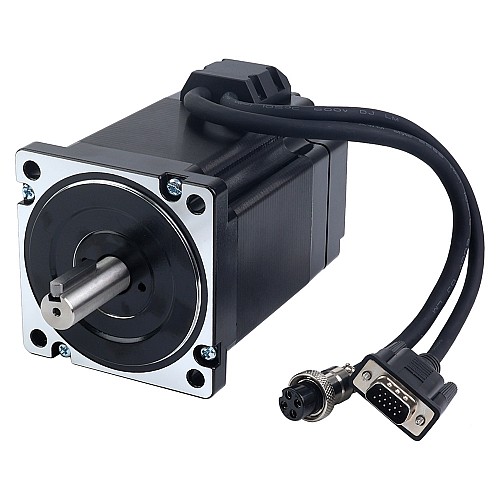

Specyfikacja silnika

• Numer części: 34HS39-6004D-E1000
• Typ silnika: Dwubiegunowy silnik krokowy
• Kąt kroku: 1,8 stopnia
• Moment trzymający: 6,50Nm(920,48oz.in)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazowa: 0,36ohms ± 10%
• Indukcyjność: 2,6mH ± 20%(1KHz)
• Klasa izolacji: B 130°C[266°F]
• Rozmiar ramy: 86 x 86mm
• Długość korpusu: 120mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość wału z wpustem: 25mm
• Długość kabla: 300mm

Specyfikacja enkodera

• Typ obwodu wyjściowego: Typ różnicowy
• Typ enkodera: Optyczny inkrementalny
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Minimalne napięcie zasilania: 4,5V
• Maksymalne napięcie zasilania: 5V
• Prąd wyjściowy: 25mA
• Wysokie napięcie wyjściowe: 4,5V
• Niskie napięcie wyjściowe: 4,2-4,3V
• Maksymalna częstotliwość wyjściowa: 60kHz

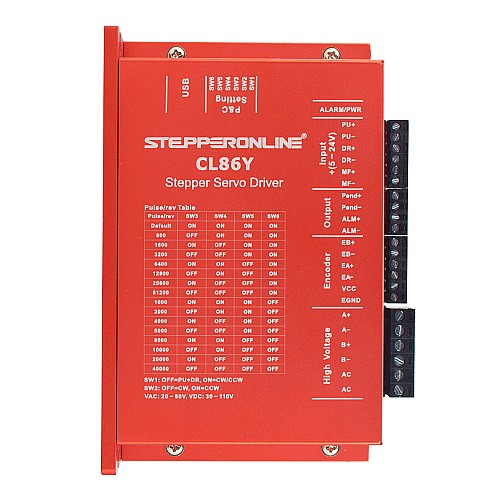

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 0~8,5A(0~6RMS)
• Napięcie wejściowe: 20~80VAC/30~110VDC(Typowe 48/60VDC)
• Prąd sygnału logicznego: 7~16mA(Typowe 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

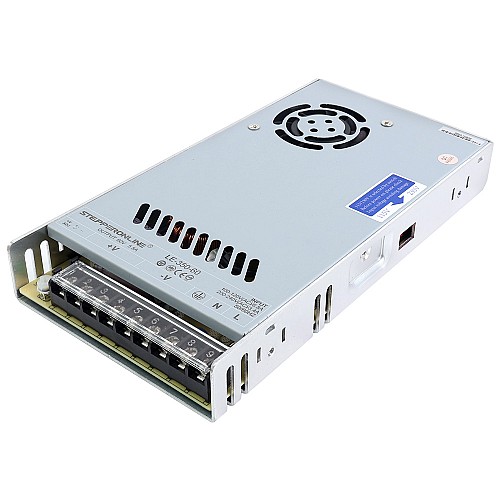

Specyfikacja zasilacza

• Numer części: LE-350-60
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47-63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 60V
• Prąd wyjściowy: 5,8A
• Moc wyjściowa znamionowa: 350W
• Prąd upływu: <0,5mA/230VAC
• Wymiary: 215*115*30mm(L*W*H)
• Wewnętrzny filtr EMI
• Wysoka wydajność, niski koszt
• Wymuszane chłodzenie powietrzne przez wbudowany wentylator DC
• Ochrona przed przeciążeniem prądowym, przeciążeniem napięciowym, zwarciem i przegrzaniem

Połączenie silnika i enkodera
