Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496") Długość 200mm

Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496) Długość 200mm
Nema 17 Non-captive 44Ncm (62.31oz.in) 48mm Stos 1.68A Przewód 8mm(0.31496") Długość 200mm
0 opinii - Napisz opinię
77.22zł
5 + 74.87zł
10 + 72.69zł
50 + 70.61zł
100 + 68.70zł
  • w magazynie: 10000
  • Model: 17N19S1684MB4-200RS
  • Waga brutto: 0.60kg
  • Certyfikowany: ISO, CE, RoHS

Dostępne opcje

Do koszyka
Pytanie
Dodaj do listy życzeń Porównaj ten produkt
Co oznacza „produkt używany”?
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.
Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

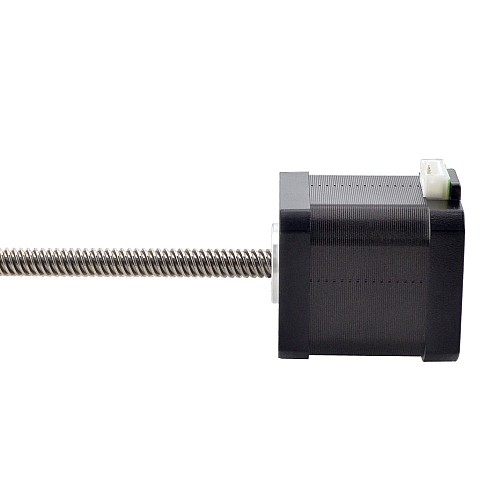

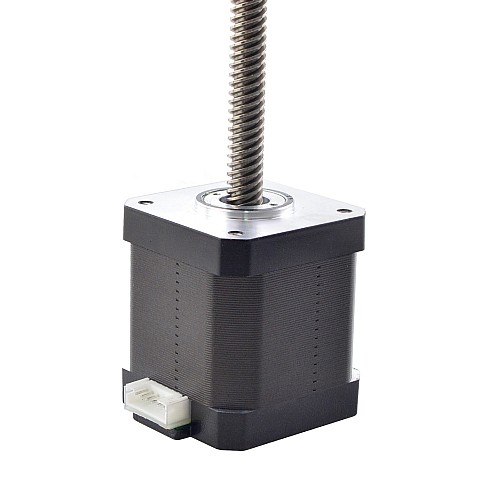

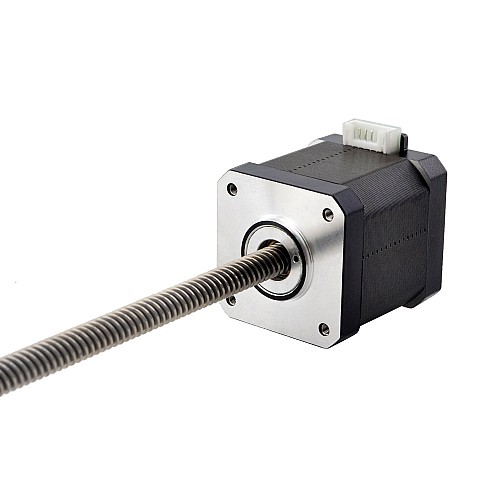

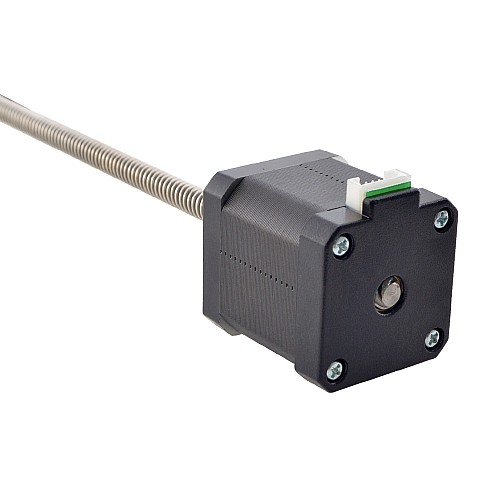

Ten model jest ekonomicznym liniowym silnikiem krokowym, który nazwał nieuchwytny liniowy siłownik Nema 17, składał się z 48 mm 1,8 stopnia 0,4A silnika krokowego Nema 17 i śruby liniowej Tr8x8 o długości 200 mm.

Specyfikacja elektryczna

  • Numer części producenta: 17N19S1684MB4-200RS
  • Typ silnika: Non Captive Linear Stepper
  • Kąt kroku: 1,8stopnia
  • Moment trzymania: 44Ncm(62.31oz.in)
  • Prąd znamionowy/faza: 1,68A
  • Rezystancja fazowa: 1,65 oma
  • Indukcyjność: 2.8mH ± 20%(1KHz)

Specyfikacja fizyczna

  • Rozmiar ramy: 42x42mm
  • Długość ciała: 48mm

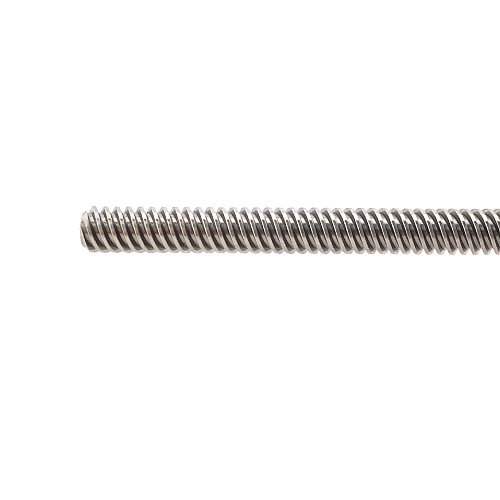

  • Długość śruby pociągowej: 200mm(7.874")
  • Średnica śruby pociągowej: Φ8mm(0,315")
  • Ołów/krok: 0,04mm(0,0015748")
  • Ołów/rewolucja: 8mm(0,315")
  • Liczba wyprowadzeń: 4
  • Długość ołowiu: 400mm
  • Waga: 404g

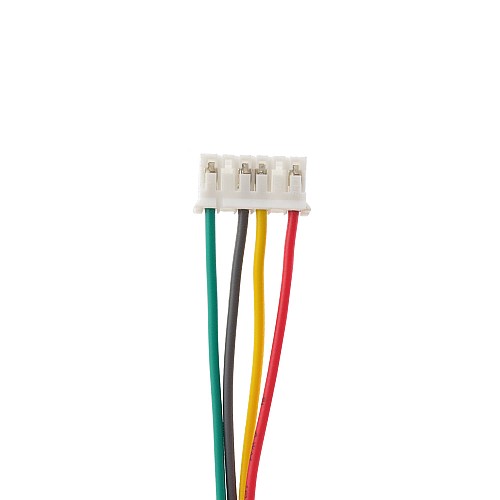

Połączenie

A+
A-
B+
B-
Czerwony
Szary
Żółty
Zielony

● Jak zamówić niestandardowy silnik liniowy?  Niestandardowy liniowy silnik krokowy

● Jeśli masz tylko stary numer części, pobierz nowy tutaj  Pokaż szczegóły

● Jak nazwaliśmy silnik liniowy?  Konstruowanie numeru części

Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolarny
Czy ma krzywą momentu obrotowego/naporu? Nie
Indukcyjność(mH) 2.8
Kąt kroku(deg.) 1.8
Minimalny napór(N) @300pps 6.5
Prąd znamionowy(A) 1.68
Rezystancja fazy(ohms) 1.65
Specyfikacja fizyczna
Długość ciała(mm) 48
Długość ołowiu(mm) 400
Długość śruby pociągowej(mm) 200
Ilość kabli 4
Klasa IP 40
Metoda inwentaryzacji Dedykowany inwentarz
Przesuw/krok ołowiu(mm) 0.04
Przesuw/rewolucja ołowiu(mm) 8
Rozmiar ramy(mm) Nema 17 (42 x 42)
Średnica śruby pociągowej(mm) 8
Typ silnika liniowego Non-Captive


  • Obróbka końców śrub pociągowych

    • Male/female threaded ends to specified thread and pitch
    • Custom-machined journals and ring groove
    • Hex or square ends
    • Keyways and cross holes

  • Nakrętka przeciwluzowa

    • STEPPERONLINE dostarcza nakrętkę zabezpieczającą przed luzem dla zewnętrznego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 34) i niewypadającego siłownika liniowego ze śrubą pociągową (z wyjątkiem rozmiaru 24 i 34).

    Po milionach cykli powinien występować luz nominalny między śrubą pociągową a standardową plastikową nakrętką STEPPERONLINE.

  • Kodery

    • W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery za pomocą wyjścia indeksowego lub bezindeksowego i przez wyjście jako wyjście jednokierunkowe lub różnicowe.
    Można również dowolnie wybierać różne rozdzielczości w celu łatwiejszego i precyzyjnego pozycjonowania.
    Wszystkie enkodery w standardzie STEPPERONLINE są optyczne i inkrementalne.Przy wyborze enkodera należy uważnie przyjrzeć się opcjom, zwłaszcza rozmiarowi, rozdzielczości, indeksowi i metodzie wyjściowej.

  • Hamulce

    • Zwłaszcza w zastosowaniach pionowych lub utrzymywaniu silników przed nagłym wyłączeniem, standardowe hamulce STEPPERONLINE dla rozmiarów NEMA14, 17, 23, 24 i 34 będą pomocne w zmniejszeniu obaw klientów.

  • Okablowanie, okablowanie i złącza

    • Latające przewody drutowe lub złącza
    • Skręcanie przewodów drutowych
    • Rurki termokurczliwe lub rozszerzalne
    • Obudowy kabli

  • Śruby pokryte teflonem

    • Jeśli zastosowania klienta wymagają bezsmarowej kombinacji śrub i nakrętek, STEPPERONLINE oferuje powlekaną teflonem śrubę pociągową krokowego siłownika liniowego.
    Powlekany teflonem liniowy siłownik krokowy ze śrubą pociągową zapewnia dłuższą żywotność i lepsze generowanie siły nacisku w porównaniu z konwencjonalną śrubą pociągową SUS.
    Powłoka teflonowa może być zastosowana w całej gamie opcji śrub pociągowych w STEPPERONLINE i wszystkich typach siłowników liniowych, takich jak zewnętrzne, nieuchwytne i uwięzione.
    Ponadto nakrętkę przeciwluzową można również łączyć ze śrubą pokrytą teflonem.

Plik Rozmiar
17N19S1684MB4-200RS_Full_Datasheet.pdf 147.52KB Download
