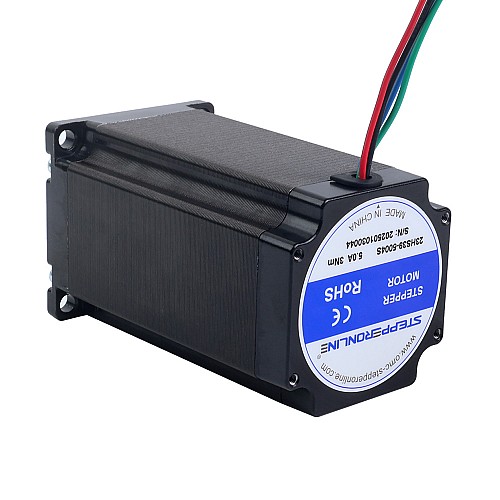

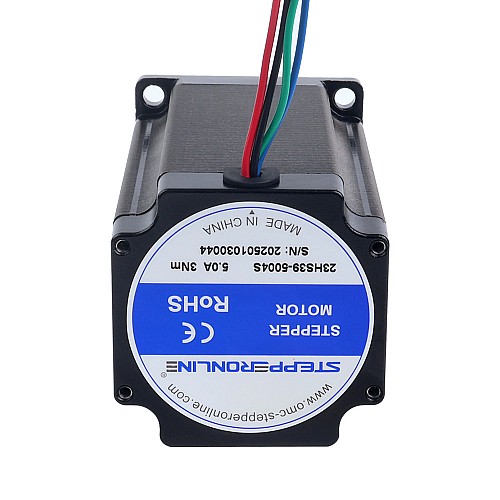

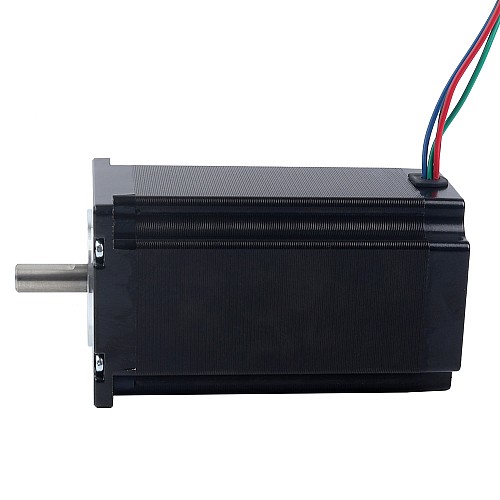

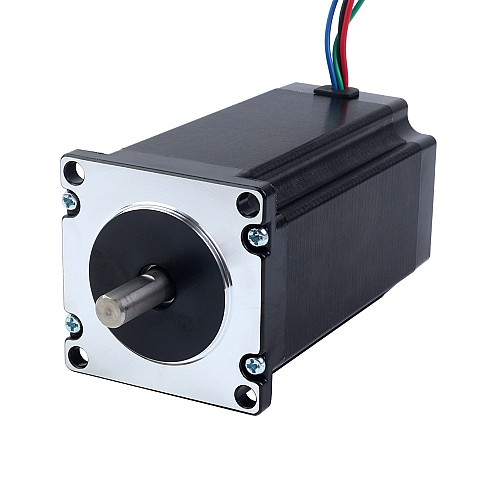

Silnik krokowy Nema 23 Bipolar 1,8 stopnia 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 przewody
64.89zł
5 + 62.80zł
10 + 60.85zł
50 + 59.03zł
100 + 57.30zł
  • w magazynie: 10000
  • Model: 23HS39-5004S
  • Waga brutto: 1.55kg
  • Certyfikowany: ISO, CE, UKCA, RoHS
Sprzedane: 15327

Kliknij kraj dla magazynu na żywo

Wysyłka w ciągu 24 godzin!
Wysyłka w ciągu 24 godzin zasadniczo oznacza, że ​​Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.
Wybierz lokalny magazyn, zyskaj więcej korzyści!
Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Silnik krokowy NEMA 23 ma znamionowy prąd 5,0A i moment trzymania 3,0Nm(424,83oz.in). Dzięki kątowi kroku 1,8 stopnia i wymiarom 57x57x100mm ten 4-żyłowy silnik jest idealny do precyzyjnego pozycjonowania w różnych zastosowaniach automatyki, oferując niezawodną wydajność i solidny moment obrotowy w kompaktowej formie.

Specyfikacja elektryczna

  • Numer części producenta: 23HS39-5004S
  • Typ silnika: krokowy bipolarny
  • Kąt kroku: 1,8 stopnia
  • Moment obrotowy trzymający: 3,00Nm(424,83oz.in)
  • Prąd znamionowy/faza: 5,0A
  • Rezystancja fazy: 0,6ohms±10%
  • Indukcyjność: 2,8mH ± 20% (1 kHz)
  • Klasa izolacji: B 130°C [266°F]

Właściwości fizyczne Specyfikacja

  • Rozmiar ramy: 57 x 57mm
  • Długość korpusu: 100mm
  • Średnica wału: Φ8mm
  • Długość wału: 21mm
  • Długość wału profilu D: 15mm
  • Liczba kabli: 4
  • Długość kabla: 400mm

Połączenie

A+
A-
B+
B-
Czarny
Zielony
Czerwony
Niebieski
Rodzaj produktu
Rodzaj produktu Hybrydowy silnik krokowy
Specyfikacja elektryczna
Bipolarny/Unipolarny Bipolarny
Czy ma krzywą momentu obrotowego/naporu? Tak
Indukcyjność(mH) 2.8
Kąt kroku(deg.) 1.8
Moment trzymania(Ncm) 300
Moment trzymania(oz.in) 424.83
Prąd znamionowy(A) 5.0
Rezystancja fazy(ohms) 0.6
Specyfikacja fizyczna
Długość ciała(mm) 100
Długość ołowiu(mm) 400
Długość wału(mm) 21
Ilość kabli 4
Klasa IP 40
Metoda inwentaryzacji Dedykowany inwentarz
Pojedynczy/Podwójny Wał Pojedynczy wał
Rozmiar ramy(mm) Nema 23 (57 x 57)
Seria produktu S
Średnica wału(mm) 8
Typ wału wyjściowego D



  • Wał silnika
  • Kabel
  • Złącze
  • Enkoder
  • Hamulec
  • Skrzynia biegów


Plik Rozmiar
23HS39-5004S_Torque_Curve.pdf 169.48KB Download
23HS39-5004S.STEP 1.49MB Download
23HS39-5004S_Full_Datasheet.pdf 266.01KB Download
