TS Series 1 Axis 3.0Nm(424.83oz.in) Zestaw krokowy Nema 24 w zamkniętej pętli z Zasilacz

0 opinii - Napisz opinię

367.20zł

5 + 355.44zł

10 + 344.40zł

50 + 334.07zł

100 + 324.31zł

w magazynie: 10000
Model: 1-CLTS30-V41
Waga brutto: 3.30kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

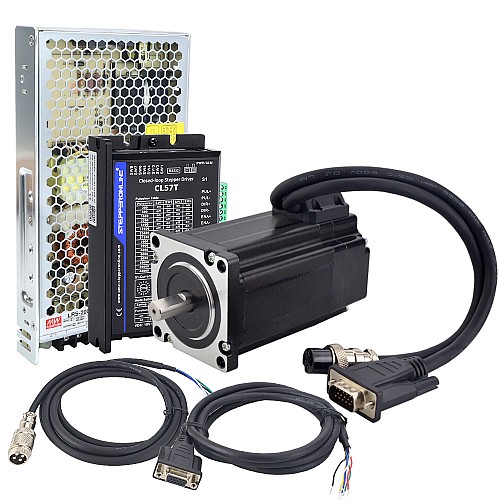

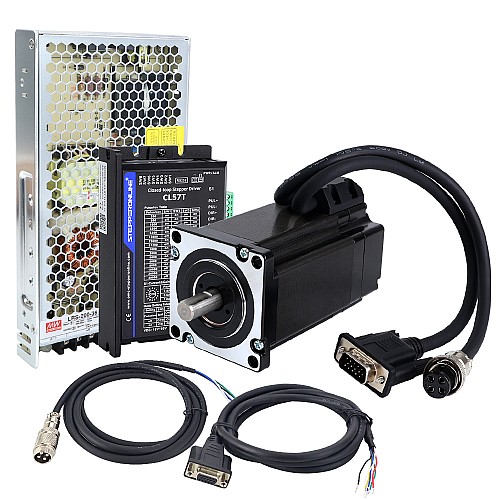

Przedmioty w zestawie

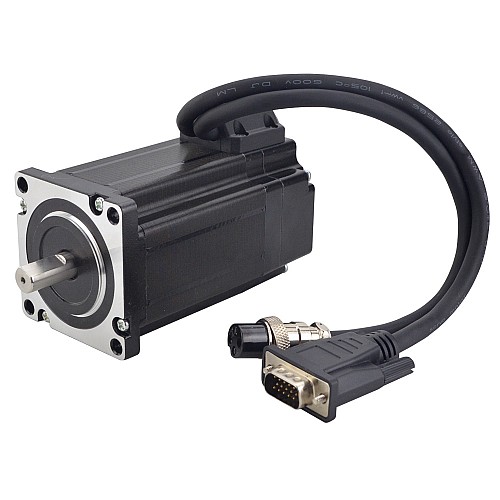

1 x 24HS34-5004D-E1000: Silnik krokowy z zamkniętą pętlą 3,0Nm
1 x CL57T-V41: Nema 23/Nema 24 Sterownik silnika krokowego z zamkniętą pętlą V4.1
1 x CABLE-PC-1: kabel do debugowania RS232
1 x LRS-200-36: 201W 36V 5.5A Sterownik zasilacza przełączającego
1 x CE2-M2-20: 1,7m przedłużacz silnika i enkodera

Specyfikacja silnika

Numer części: 24HS34-5004D-E1000
Liczba faz: 2
Moment trzymania: 3,0Nm(424,83uncji)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,52 oma
Indukcyjność: 2,1mH ± 20%(1KHz)
Rozmiar ramy: 60x60mm
Długość ciała: 111mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału D-Cut: 15mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Numer części: CL57T
Szczytowy prąd wyjściowy: 0 ~ 8A
Napięcie wejściowe: +24~48VDC(typowe 36VDC)
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Dostępny interfejs debugowania RS232
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

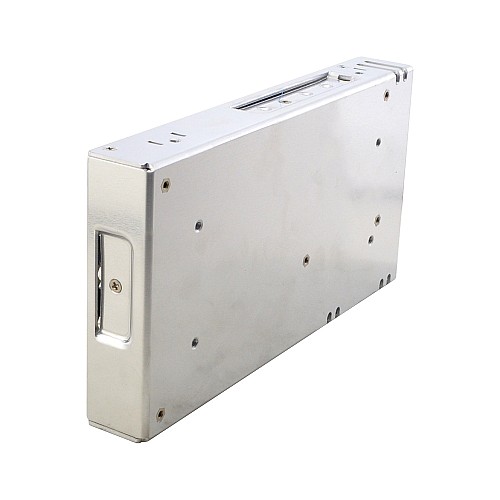

Specyfikacja zasilania

Numer części: LRS-200-36
Wyjście 36V DC 5.9A
Zakres napięcia wejściowego AC: 90 ~ 132VAC
Moc znamionowa: 212,4W
Zakres wejściowy AC wybierany przełącznikiem
Wytrzymuje napięcie wejściowe 300VAC przez 5 sekund
Zabezpieczenia: zwarcie/przeciążenie/przepięcie/nadmierna temperatura

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.1
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	18 - 50DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.52
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość ciała(mm)	111
Długość ołowiu(mm)	300
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria TS
Średnica wału(mm)	10
Typ wału wyjściowego	D
Zasilanie	Zasilanie
