TS Series 4 Axis 3.0Nm(424.83oz.in) Zestaw krokowy Nema 24 z zamkniętą pętlą z zasilaczem

0 opinii - Napisz opinię

1,249.34zł

5 + 1,209.33zł

10 + 1,171.85zł

50 + 1,136.59zł

100 + 1,103.41zł

w magazynie: 10000
Model: 4-CLTS30-V41
Waga brutto: 13.20kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

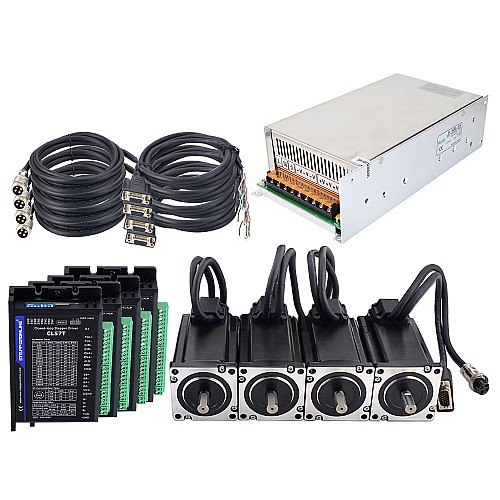

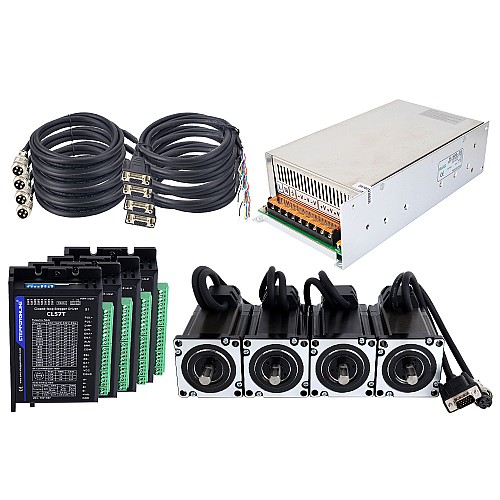

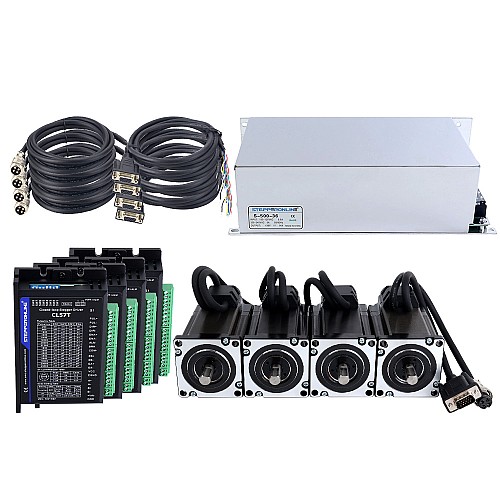

Ten zestaw CNC zawierał:

4 x CL57T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0-8,0A 24-48VDC dla silnika krokowego Nema 17, 23, 24
4 x 24HS34-5004D-E1000: Nema 24 Silnik krokowy z zamkniętą pętlą 3.0Nm/424.83oz.in Enkoder 1000PPR

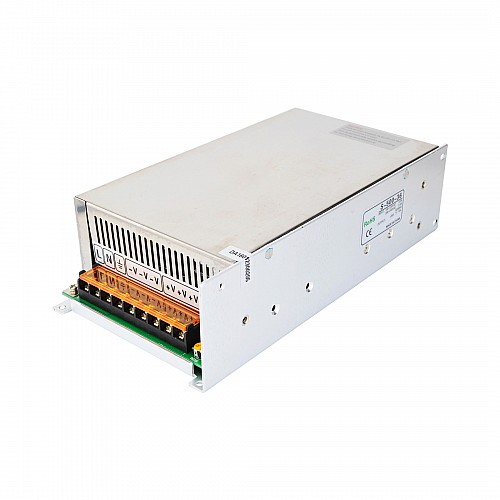

1 x S-500-36: 500W 36V Zasilacz z silnikiem krokowym Zestawy routerów CNC
1 x kabel do debugowania RS232
4 x Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
4 x RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16 do silników krokowych z zamkniętą pętlą Nema 23 i 24(tylko do modeli silników z wtyczką lotniczą)

Specyfikacja silnika

Numer części producenta: 24HS34-5004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3,0Nm(424,83oz.in)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,52 oma
Indukcyjność: 2,1mH ± 20%(1KHz)
Rozmiar ramy: 60x60mm
Długość ciała: 111mm
Średnica wału: Φ10mm
Długość wału: 21mm
Długość wału D-CUT: 15mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

Specyfikacja sterownika

Napięcie wejściowe 24-48VDC, prąd szczytowy wyjściowy 0-8,0A
Zamknięta pętla, eliminuje utratę synchronizacji
Dostępny interfejs debugowania RS232
Nie potrzebujesz wysokiego marginesu momentu obrotowego
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Specyfikacja zasilania

Wyjście 36VDC 14A
Zakres napięcia wejściowego AC: 180 ~ 264VAC
115V/230V AC wybierane przełącznikiem
Wysoka wydajność niski koszt
Swobodna konwekcja chłodzenia powietrzem
Niskie tętnienie wyjściowe i yawp
Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
238 * 124 * 65 mm(dł. * szer. * wys.)

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.1
Kanały sygnału wyjściowego	3
Liczba osi	4
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Napięcie wejściowe(V)	18 - 50DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.52
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	21
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 24 (60 x 60)
Seria produktu	Seria TS
Średnica wału(mm)	10
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
24HE34-5004D-E1000.STEP	7.68MB	Download
24HE34-5004D-E1000_Torque_Curve.pdf	80.11KB	Download
24HS34-5004D-E1000_Full_Datasheet.pdf	192.63KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
