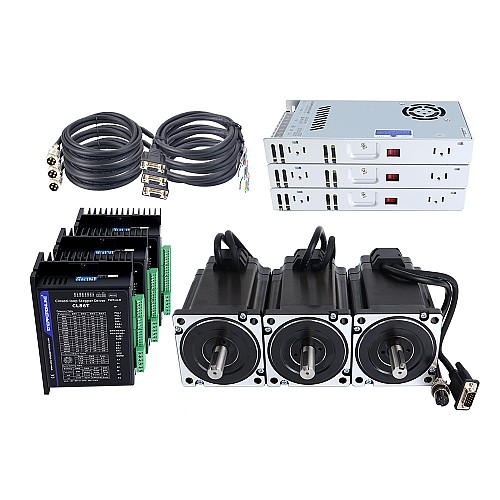

TS Series 3 Axis 9.0Nm(1274.5oz.in) Zestaw krokowy Nema 34 z zamkniętą pętlą z zasilaczem

• 3 x 34HS46-6004D-E1000: silnik krokowy Nema 34 z zamkniętą pętlą 9.0Nm/1274.5uncji z enkoderem 1000PPR
• 3 x CL86T-V41: sterownik krokowy z zamkniętą pętląV4.1  0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
• 3 x LE-350-60: 350W 60V 5.8A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym

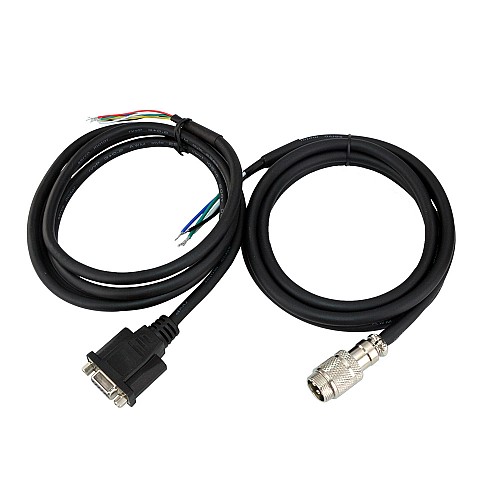

• 3 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
• 3 x CM2M-18: AWG18 1.7m(67") przedłużacz do silnika z wtyczką lotniczą GX16
• 1 x CABLE-PC-1: Kabel do debugowania RS232

Specyfikacja silnika

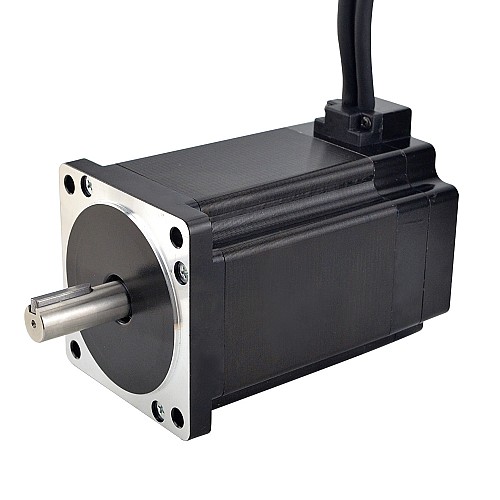

• Numer części producenta: 34HS46-6004D-E1000
• Liczba faz: 2
• Kąt kroku: 1,8stopnia
• Moment trzymania: 9,0Nm(1274,5uncji)
• Prąd znamionowy/faza: 6,0A
• Rezystancja fazowa: 0,40oma ± 10%
• Indukcyjność: 3,6mH ± 20%(1KHz)
• Rozmiar ramy: 86x86mm
• Długość ciała: 137mm
• Średnica wału: Φ14mm
• Długość wału: 37mm
• Długość wału wpustu: 25mm
• Długość przewodu: 300mm
• Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

• Typ obwodu wyjściowego: typ różnicowy
• Typ enkodera: optyczny przyrostowy
• Rozdzielczość enkodera: 1000PPR(4000CPR)
• Kanały sygnału wyjściowego: 2 kanały
• Min. napięcie zasilania: 4V
• Maks. napięcie zasilania: 5V
• Prąd wyjściowy: 100mA
• Wysokie napięcie wyjściowe: 5V
• Niskie napięcie wyjściowe: 4,5V
• Maksymalna częstotliwość wyjściowa: 60kHZ

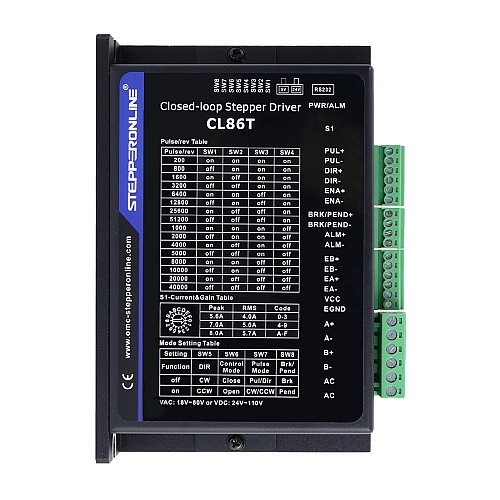

Specyfikacja sterownika

• Szczytowy prąd wyjściowy: 0 ~ 8,0A
• Napięcie wejściowe: +18~80VAC/24~110VDC
• Prąd sygnału logicznego: 7~16mA(typowy 10mA)
• Częstotliwość wejściowa impulsu: 0~200kHz
• Szybka reakcja, brak opóźnień i prawie brak czasu na rozliczenie
• Wysoki moment obrotowy przy rozruchu i niskiej prędkości, wysoka sztywność podczas postoju
• Oferuj wydajność zbliżoną do serwomechanizmu przy znacznie niższych kosztach

Specyfikacja zasilania

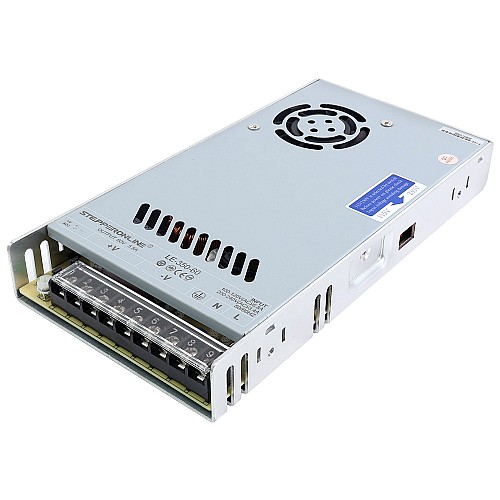

• Numer części: LE-350-60
• Napięcie wejściowe: 115/230VAC±20%
• Częstotliwość wejściowa: 47–63Hz
• Prąd wejściowy: 40A/230VAC
• Napięcie wyjściowe: 60 V
• Prąd wyjściowy: 5,8A
• Nominalna moc wyjściowa: 350W
• Prąd upływowy: <0,5mA/230VAC
• Wymiary: 215*115*30mm(dł.*szer.*wys.)
• Wewnętrzny filtr EMI
• Wysoka wydajność i niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
• Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

Połączenie kabla przedłużającego silnika

Podłączenie kabla przedłużającego enkodera
