Seria TS 1 oś 9,0Nm(1274,5oz.in) Zestaw krokowy Nema 34 z zamkniętą pętlą z Zasilacz

Seria TS 1 oś 9,0Nm(1274,5oz.in) Zestaw krokowy Nema 34 z zamkniętą pętlą z Zasilacz

0 opinii - Napisz opinię

462.07zł

5 + 447.30zł

10 + 433.42zł

50 + 420.38zł

100 + 408.09zł

w magazynie: 10000
Model: 1-CLTS90-V41
Waga brutto: 6.70kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

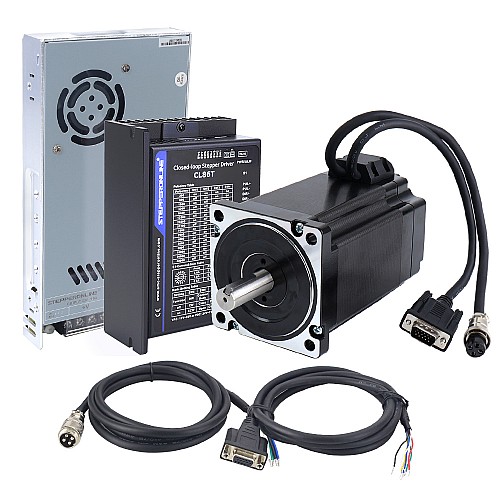

Przedmioty w zestawie

1 x 34HS46-6004D-E1000: Silnik krokowy z zamkniętą pętlą 9,0Nm
1 x CL86T-V41: sterownik krokowy z zamkniętą pętląV4.1 0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
1 x LE-350-60: Zasilacz 350W 60V
1 x CE2-M2-18: 1,7m przedłużacza silnika i enkodera
1 x CABLE-PC-1: kabel do debugowania RS232

Specyfikacja silnika

Numer części: 34HS46-6004D-E1000
Liczba faz: 2
Moment trzymania: 9,0Nm(1274,5uncji)
Prąd znamionowy/faza: 6.0A
Rezystancja fazowa: 0.4oma
Indukcyjność: 3.6mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość ciała: 137mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość ołowiu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Numer części: CL86T
Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Napięcie sygnału sterującego: 5V(dodaj rezystor 2KΩ, aby zastosować 24V)
Prąd sygnału logicznego: 7 ~ 16mA(typowe 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika

Specyfikacja zasilania

Numer części: LE-350-60
Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 60 V
Prąd wyjściowy: 5,8A
Nominalna moc wyjściowa: 350W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Zasilacze w tym zestawie będziemy sukcesywnie wymieniać na najnowszy model: LE-350-60. Nowy zasilacz to ultracienki zasilacz zoptymalizowany pod kątem automatyki przemysłowej. Podczas procesu wymiany każdy magazyn może losowo wysyłać nowe i stare wersje.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	3.6
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	900
Moment trzymania(oz.in)	1274.5
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Prąd znamionowy(A)	6.0
Rezystancja fazy(ohms)	0.4
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	134.5
Długość ołowiu(mm)	300
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	Zasilanie

Plik	Rozmiar
34HS46-6004D-E1000_Full_Datasheet.pdf	162.44KB	Download
S-350-60.pdf	128.44KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
