Seria TS 3-osiowy 12,0Nm(1699,34oz.in) Nema 34 Zestaw krokowy z zamkniętą pętlą z zasilaczem

Seria TS 3-osiowy 12,0Nm(1699,34oz.in) Nema 34 Zestaw krokowy z zamkniętą pętlą z zasilaczem

0 opinii - Napisz opinię

1,469.10zł

5 + 1,422.09zł

10 + 1,378.00zł

50 + 1,336.58zł

100 + 1,297.55zł

w magazynie: 10000
Model: 3-CLTS120-V41
Waga brutto: 23.70kg
Certyfikowany: ISO, CE

Sprzedane: 174

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Wielka Brytania

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

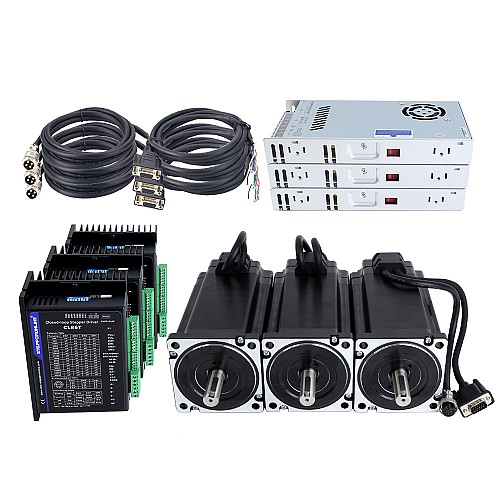

Ten zestaw CNC zawierał::

3 x 34HS59-6004D-E1000: silnik krokowy Nema 34 z zamkniętą pętlą 12.0Nm/1699.34oz.in z enkoderem 1000PPR
3 x CL86T-V41: sterownik krokowy z zamkniętą pętląV4.1 0 ~ 8,0A 18~80VAC/24~110VDC dla silnika krokowego Nema 34
3 x LE-350-60: 350W 60V 5.8A 115/230V Zasilacz impulsowy Zestawy routerów CNC z silnikiem krokowym
3 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
3 x CM2M-18: AWG18 1.7m(67") przedłużacz do silnika z wtyczką lotniczą GX16
1 x CABLE-PC-1: Kabel do debugowania RS232

Specyfikacja silnika

Numer części producenta: 34HS59-6004D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 12,0Nm(1699,34uncji)
Prąd znamionowy/faza: 6,0A
Rezystancja fazowa: 0,53oma ± 10%
Indukcyjność: 4,8mH ± 20%(1KHz)
Rozmiar ramy: 86x86mm
Długość korpusu: 175mm
Średnica wału: Φ14mm
Długość wału: 37mm
Długość wału wpustu: 25mm
Długość przewodu: 300mm
Klasa izolacji: B 130°C[266°F]

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2 kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Specyfikacja sterownika

Szczytowy prąd wyjściowy: 0 ~ 8,0A
Napięcie wejściowe: +18~80VAC/24~110VDC
Prąd sygnału logicznego: 7~16mA(typowy 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szybka reakcja, brak opóźnień i prawie brak czasu na rozliczenie
Wysoki moment obrotowy przy rozruchu i niskiej prędkości, wysoka sztywność podczas postoju
Oferuj wydajność zbliżoną do serwomechanizmu przy znacznie niższych kosztach

Specyfikacja zasilania

Napięcie wejściowe: 115/230VAC±20%
Częstotliwość wejściowa: 47–63Hz
Prąd wejściowy: 40A/230VAC
Napięcie wyjściowe: 60 V
Prąd wyjściowy: 5,8A
Nominalna moc wyjściowa: 350W
Prąd upływowy: <0,5mA/230VAC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność i niski koszt
Wymuszone chłodzenie powietrzem przez wbudowany wentylator prądu stałego
Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem

Połączenie silnika i enkodera

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Połączenie kabla przedłużającego silnika

SZPILKA	1	2	3	4
Kolor	Czarny	Zielony	Czerwony	Niebieski

Podłączenie kabla przedłużającego enkodera

SZPILKA	2	3	1	13	11	12
Kolor	Czerwony	Biały	Czarny	Niebieski	Żółty	Zielony

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

Zasilacze w tym zestawie będziemy sukcesywnie wymieniać na najnowszy model: LE-350-60. Nowy zasilacz to ultracienki zasilacz zoptymalizowany pod kątem automatyki przemysłowej. Podczas procesu wymiany każdy magazyn może losowo wysyłać nowe i stare wersje.

CL86T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Nie
Liczba osi	3
Moment trzymania(Ncm)	1200
Moment trzymania(oz.in)	1699.34
Napięcie wejściowe odniesienia(V)	18 - 80AC / 24 - 110DC
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Specyfikacja fizyczna
Długość wału(mm)	37
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 34 (86 x 86)
Seria produktu	Seria TS
Średnica wału(mm)	14
Typ wału wyjściowego	Wpust
Zasilanie	Zasilanie
