Okrągły silnik BLDC z przekładnią 24V 101W 6,90Nm(977,12oz.in) Okrągła przekładnia planetarna 27:1

0 opinii - Napisz opinię

251.84zł

5 + 243.51zł

10 + 235.72zł

50 + 228.41zł

100 + 221.54zł

w magazynie: 200
Model: 57BYA74-24-01-PG27
Waga brutto: 1.55kg
Certyfikowany: ISO, CE

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

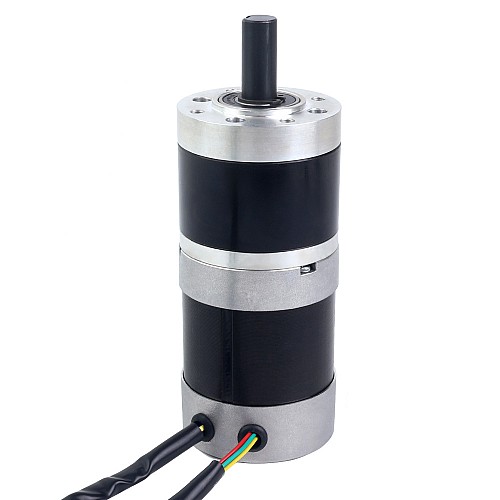

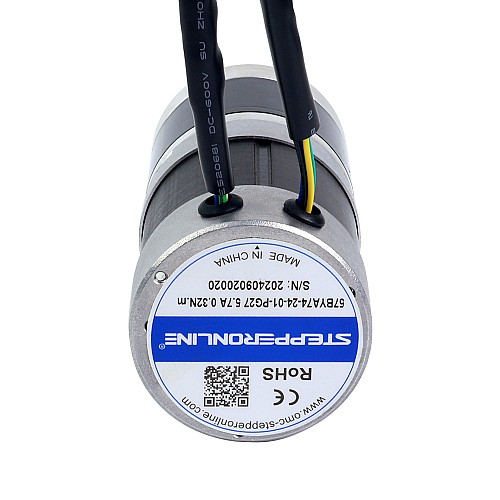

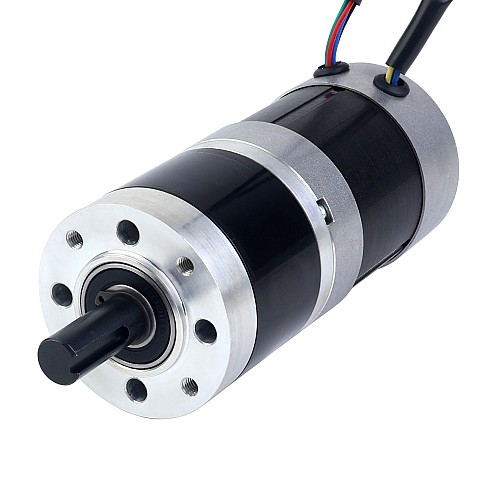

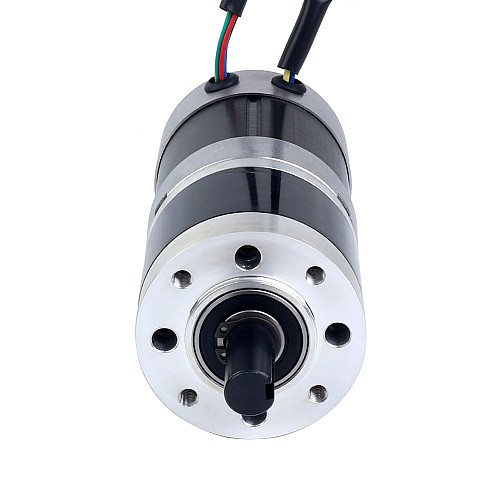

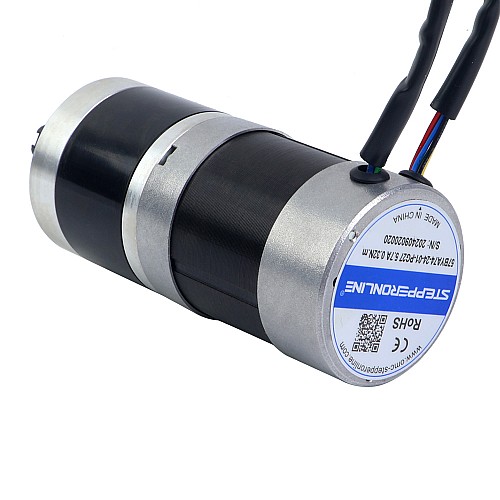

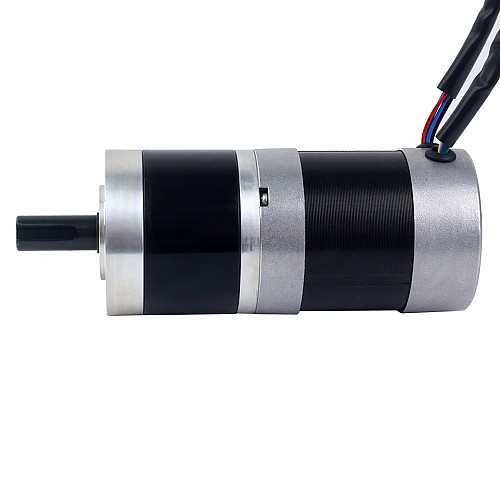

To jest silnik BLDC 24V i 101W z kołnierzem Φ57mm. Wbudowana okrągła przekładnia planetarna 27:1 zapewnia znamionowy moment obrotowy 6,90Nm(977,12oz.in). Ogólny cylindryczny korpus jest bardziej odpowiedni do montażu w określonych sytuacjach.
Jest to idealne rozwiązanie do zastosowań związanych ze sterowaniem ruchem, które wymagają wysokiego momentu obrotowego, wysokiej precyzji, maksymalnej wydajności i zwartej konstrukcji, takich jak sprzęt medyczny, robotyka i inne zastosowania przemysłowe itp.

Specyfikacja elektryczna

Numer części producenta: 57BYA74-24-01-PG27
Faza: 3
Polacy: 4
Napięcie znamionowe: 24V
Nominalny moment obrotowy bez skrzyni biegów: 0,32Nm(45,32oz.in)
Nominalny moment obrotowy ze skrzynią biegów: 6,90Nm(977,12 oz.in)
Moc znamionowa: 101W
Prędkość znamionowa: 111rpm
Prędkość bez skrzyni biegów: 3000rpm
Prąd znamionowy: 5,70A
Rezystancja/faza: 0,43±10%Ohms
Indukcyjność/faza: 1,18±20%mH
POWROTNE pole elektromagnetyczne: 4,8±5%V/krpm
Czujnik: HALL
Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

Typ skrzyni biegów: Przekładnia planetarna
Przełożenie: 27:1
Rozmiar ramki: Φ57mm
Długość korpusu: 122,5mm
Średnica wału: Φ12mm
Długość trzonka: 30mm
Typ wału: wpust
Liczba potencjalnych klientów: 8
Długość przewodu: 500mm
Waga: 1,35kg

Połączenie

U	V	W	+5V	GND	A	B	C
Żółty	Zielony	Niebieski	Czerwony	Czarny	Żółty	Zielony	Niebieski

Rodzaj produktu
Rodzaj produktu	Przekładniowy silnik BLDC
Specyfikacja elektryczna
Liczba faz	3
Moc znamionowa(W)	101
Napięcie znamionowe(V)	24
Prąd znamionowy(A)	5.70
Prędkość znamionowa(rpm)	111
Znamionowy moment obrotowy(Nm)	0.32
Specyfikacja fizyczna
Długość ciała(mm)	122.5
Długość wału(mm)	30
Kształt skrzyni biegów	Okrągły
Luz międzyzębny	<=3 deg
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	26.8
Rozmiar ramy(mm)	57 Okrągły
Średnica wału(mm)	12
Typ skrzyni biegów	Przekładnia planetarna
Typ wału wyjściowego	Wpust
Ze skrzynią biegów	Tak
