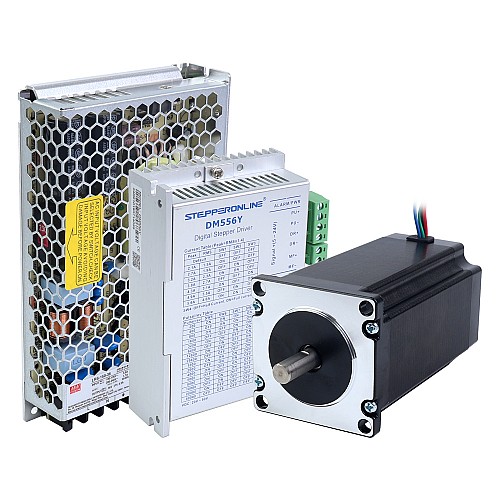

YS Seria 1 Oś Zestaw Silnika Krokowego 3.00Nm (424.83oz.in) Nema 23 Silnik Krokowy, Sterownik i Zasilacz 36V

• 1 x 23HS39-5004S: Nema 23 Silnik krokowy Bipolarny 1,8 stopnia 3,00Nm(424,83 uncji cala) 5,0A 57 x 57 x 100mm 4 przewody
• 1 x DM556Y: Y Series Digital Stepper Driver 1,7-5,6A DC20V-50V dla silników krokowych Nema 23, 24, 34
• 1 x LRS-150-36: 154,8 W 36V DC 4,3A 115/230VAC Zasilacz impulsowy w obudowie

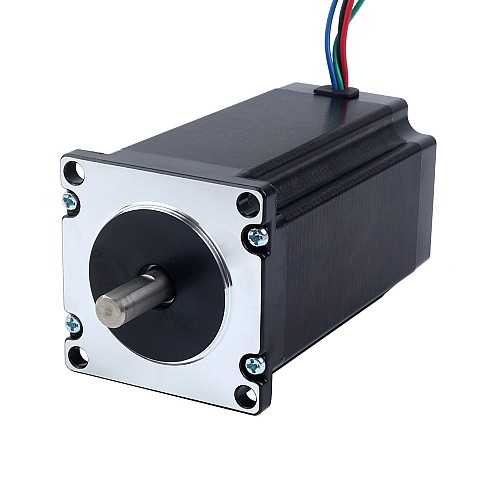

Specyfikacja silnika

• Numer części producenta: 23HS39-5004S
• Typ silnika: Bipolarny Stepper
• Kąt kroku: 1,8 stopnia
• Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
• Prąd znamionowy/faza: 5,0A
• Rezystancja fazy: 0,6ohmsów ± 10%
• Indukcyjność: 2,8mH ± 20%(1KHz)
• Klasa izolacji: B 130°C [266°F]
• Rozmiar ramy: 57 x 57mm
• Długość korpusu: 100mm
• Średnica wału: Φ8mm
• Długość wału: 21mm
• Długość wycięcia w kształcie litery D: 15mm
• Liczba Kable: 4
• Długość kabla: 400mm

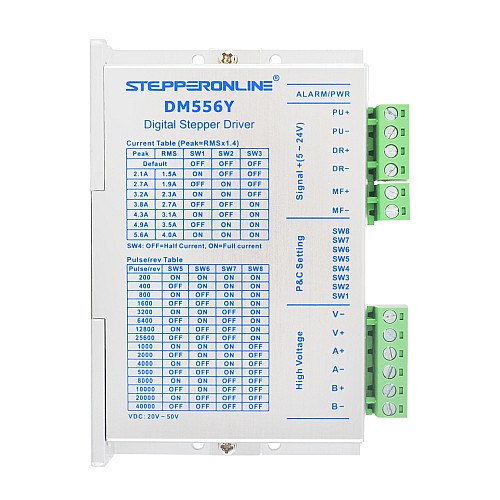

Specyfikacja sterownika

• Prąd szczytowy wyjściowy: 1,7–5,6A(1,2–4,0RMS)
• Napięcie wejściowe: DC20V–50V
• Prąd sygnału logicznego: 7–15mA(typowo 10mA)
• Częstotliwość wejściowa impulsu: 0–200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

• Numer części: LRS-150-36
• 36V DC 4,3A wyjście
• Zakres napięcia wejściowego AC: 85 ~ 132VAC
• Moc znamionowa: 154,8W
• Zakres napięcia wejściowego AC wybierany przełącznikiem
• Wytrzymałość na skok napięcia wejściowego 300VAC przez 5 sekund
• Pobór mocy bez obciążenia < 0,5W
• Zabezpieczenia: Zwarcie / Przeciążenie / Przepięcie / Przegrzanie

Podłączenie
