85mm Pusta Obrotowa Platforma Przełożenie 10:1 Luz 3arc-min dla silnika krokowego Nema 23

0 opinii - Napisz opinię

601.38zł

5 + 580.80zł

10 + 561.60zł

50 + 543.63zł

100 + 526.78zł

w magazynie: 10000
Model: HRP85KH-G10-D8
Waga brutto: 1.34kg
Certyfikowany: ISO, CE

Sprzedane: 25

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

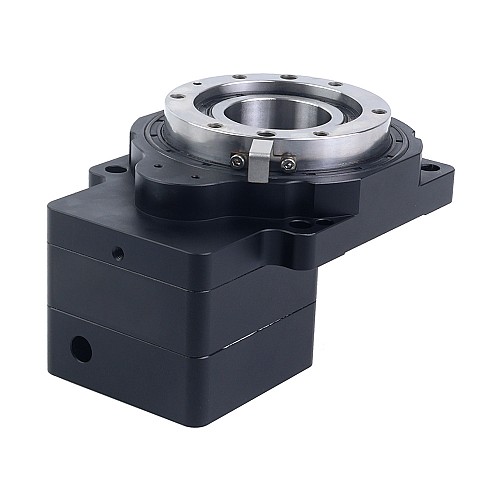

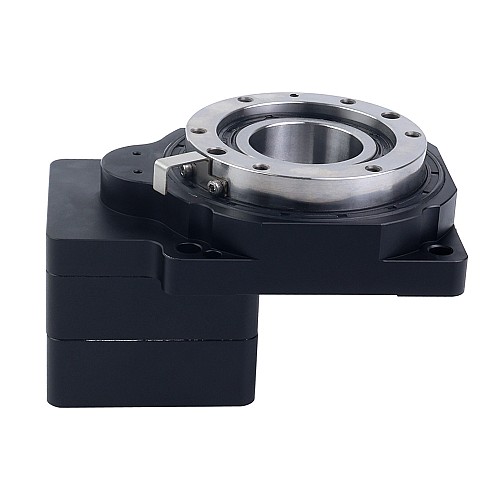

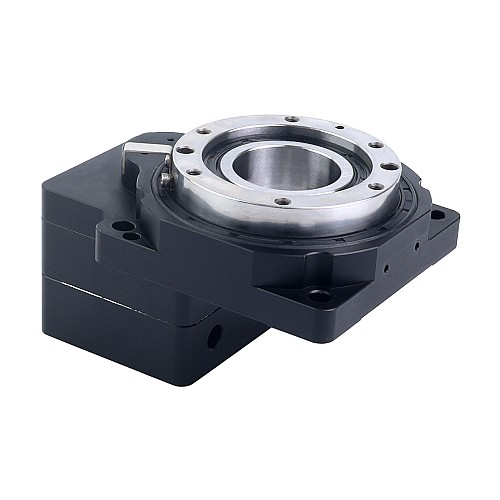

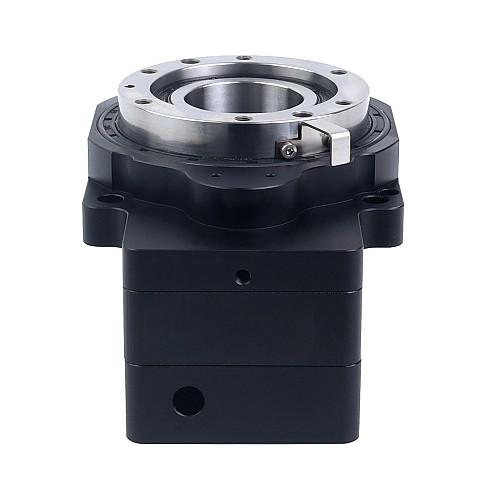

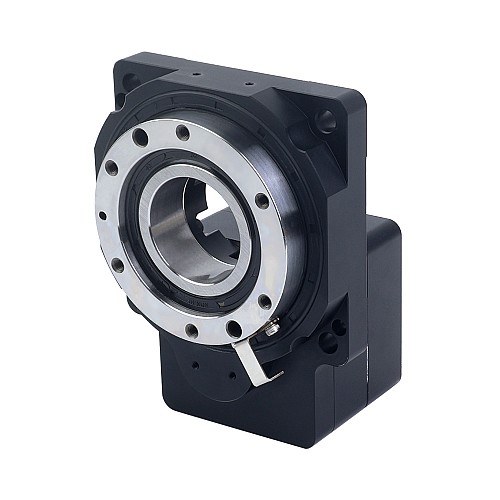

Ta pusta platforma siłownika obrotowego pasuje do standardowych silników krokowych Nema 23. Posiada przełożenie 10:1, dopuszczalny moment obrotowy 10,00Nm(1416,12oz.in), dokładność pozycjonowania 3arcmin i powtarzalną dokładność pozycjonowania 15arcsec.
Jego krzyżowe łożysko rolkowe zapewnia wysoką precyzję, stabilny moment obrotowy i dużą nośność. Pusta konstrukcja 360 stopni umożliwia precyzyjne pozycjonowanie pod dowolnym kątem, kompatybilna z silnikami krokowymi lub serwo. Idealna do automatyzacji, dozowania kleju, pakowania, kontroli, drukowania laserowego, sortowania i robotyki.

Specyfikacje fizyczne

Numer części: HRP85KH-G10-D8
Przełożenie: 10:1
Typ skrzyni biegów: Pusta Obrotowa Platforma
Materiał przekładni: Stal stopowa
Efektywność: 95%
Dokładność położenia: 3arcmin
Powtarzana dokładność położenia: ±15arcsec
Dopuszczalny moment obrotowy: 10,00Nm(1416,12oz.in)
Dopuszczalny moment bezwładności: 8,00Nm(1132,89oz.in)
Moment bezwładności: 12593g·cm²
Maksymalne obciążenie osiowe: 500N
Zalecane obciążenie osiowe: 120N
Maksymalne obciążenie promieniowe: 1100N
Dopuszczalna prędkość wyjściowa: 300rpm
Równoległość platformy: ≤0,010mm
Skakanie platformy: ≤0,010mm
Hałas: <=65dB
Klasa wodoodporności: IP40
Czas życia: 20000 godzin
Metoda smarowania: Smar
Rozmiar ramy platformy: 85 x 85mm

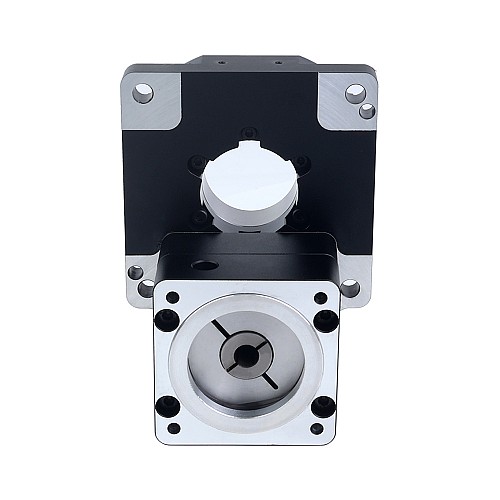

Rozmiar kołnierza montażowego: 60 x 60mm
Średnica wału wejściowego: Φ8mm
Maksymalna długość wału wejściowego: 32mm
Średnica przekroju pustego: 33mm
Wysokość platformy: 74,2mm

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Dopuszczalny Moment Obrotowy(Nm)	10
Długość skrzyni biegów(mm)	74.2
Maksymalne Obciążenie Osiowe(N)	500
Maksymalne obciążenie promieniowe(N)	1100
Materiał przekładni	Stal stopowa
Przełożenie(xx:1)	10
Rozmiar ramy(mm)	85 x 85
Średnica profilu pustego(mm)	33
Średnica wału wejściowego(mm)	8
Typ skrzyni biegów	Pusta Obrotowa Platforma
