YS Seria 1 Oś Zamknięta Pętla Silnik Krokowy Zestaw 3.00Nm (424.83oz.in) Nema 23 Silnik z Kablowaniem 2.0m i Zasilaczem

0 opinii - Napisz opinię

364.76zł

5 + 352.30zł

10 + 340.63zł

50 + 329.76zł

100 + 319.52zł

w magazynie: 10000
Model: 1-CLYS30
Waga brutto: 3.17kg
Certyfikowany: ISO, CE

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

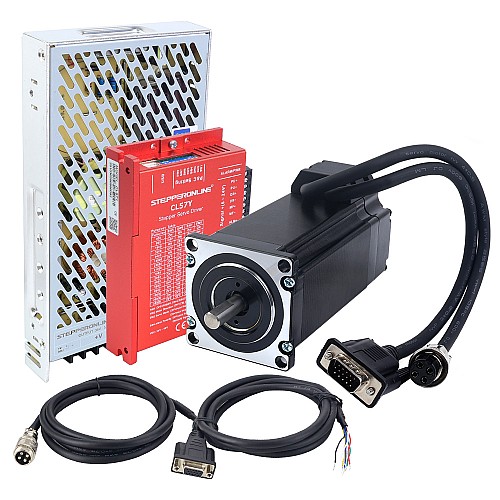

Zestaw CNC zawiera:

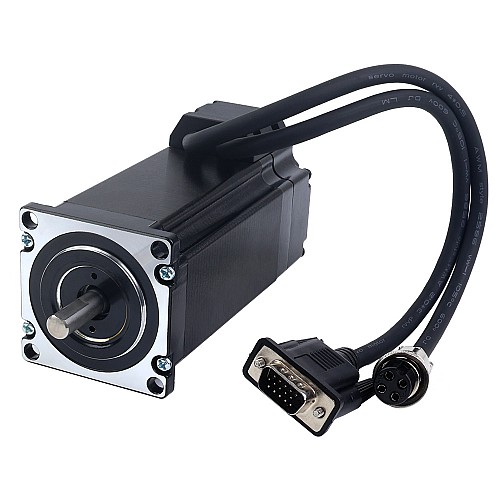

1x 23HS40-5004D-E1000: Silnik krokowy Nema 23 z zamkniętą pętlą serii S 3,00Nm(424,83oz.in) Enkoder 1000PPR(4000CPR)
1 x CL57Y: Sterownik silnika krokowego z zamkniętą pętlą serii Y 0-7,0A 24-50V DC do silników krokowych Nema 17, 23, 24
1 x LE-201-36: 201W 36V 5,9A 115/230V Zasilacz impulsowy
1 x CE2-M2-20: 1,7m(67") Długie kable przedłużające enkoder i silnik

Specyfikacja silnika

Numer części producenta: 23HS40-5004D-E1000
Typ silnika: krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment obrotowy przytrzymujący: 3,00Nm(424,83 uncji cala)
Prąd znamionowy/faza: 5,0A
Rezystancja fazy: 0,6 oma ± 10%
Indukcyjność: 2,3mH ± 20%(1KHz)
Klasa izolacji: B 130°C [266°F]
Rozmiar ramy: 57 x 57mm
Długość korpusu: 122mm
Średnica wału: Φ8mm
Długość wału: 22mm
Długość D-Cut: 15mm
Długość kabla: 300mm

Specyfikacja enkodera

Typ obwodu wyjściowego: Typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000PPR(4000CPR)
Kanały sygnału wyjściowego: 2kanały
Napięcie zasilania min.: 4V
Napięcie zasilania maks.: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Częstotliwość wyjściowa Maks.: 60kHz

Specyfikacja sterownika

Prąd szczytowy wyjściowy: 0~7A(0~5RMS)
Napięcie wejściowe: +24~50VDC(typowo 36VDC)
Prąd sygnału logicznego: 7~16mA(typowo 10mA)
Częstotliwość wejściowa impulsu: 0~200kHz
Szerokość impulsu: 2,5μS
Rezystancja izolacji: 500MΩ

Specyfikacja zasilacza

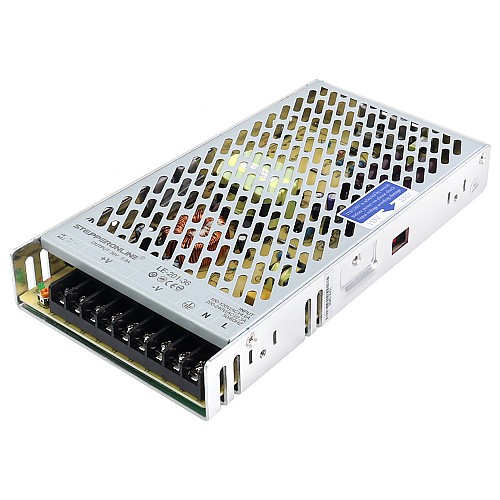

Numer części: LE-201-36
Napięcie wejściowe: 115/230V AC±20%
Częstotliwość wejściowa: 47-63Hz
Prąd wejściowy: 40A/230V AC
Napięcie wyjściowe: 36V
Prąd wyjściowy: 5,9A
Moc znamionowa wyjściowa: 201W
Prąd upływu: <0,5mA/230V AC
Wymiary: 215*115*30mm(dł.*szer.*wys.)
Wewnętrzny filtr EMI
Wysoka wydajność, niski koszt
Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
Zabezpieczenia przed nadmiernym prądem, przepięciem, zwarciem i przegrzaniem

Podłączenie silnika i enkodera

PIN	1	2	3	4
Silnik	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Koder	EA+	VCC	GND	EB+	EB-	EA-

Funkcje wspólne sterowników serii Y zostały skonfigurowane i można je używać bez debugowania. Jeśli wymagane jest dalsze debugowanie, kliknij tutaj, aby zakupić wymagany kabel do debugowania.

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Zestaw z zamkniętą pętlą
Specyfikacja elektryczna
Czy ma krzywą momentu obrotowego/naporu?	Tak
Indukcyjność(mH)	2.3
Kanały sygnału wyjściowego	2
Liczba osi	1
Moment trzymania(Ncm)	300
Moment trzymania(oz.in)	424.83
Napięcie wejściowe odniesienia(V)	24 - 48DC
Prąd znamionowy(A)	5.0
Rezystancja fazy(ohms)	0.6
Rozdzielczość enkodera	1000PPR
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość wału(mm)	22
Metoda inwentaryzacji	Dedykowany inwentarz
Rozmiar ramy(mm)	Nema 23 (57 x 57)
Seria produktu	Seria YS
Średnica wału(mm)	8
Typ wału wyjściowego	D
Zasilanie	Zasilanie

Plik	Rozmiar
23HS40-5004D-E1000_Torque_Curve.pdf	166.14KB	Download
LE-201-36.pdf	262.13KB	Download
23HS40-5004D-E1000.STEP	6.59MB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
23HS40-5004D-E1000_Full_Datasheet.pdf	107.98KB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
