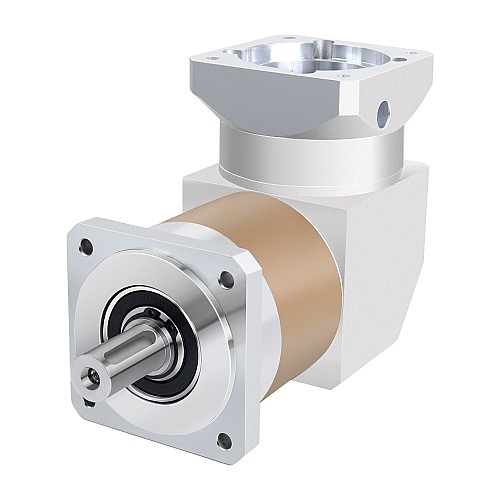

RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 20:1 Spiel 15arc-min dla silnika krokowego Nema 34

0 opinii - Napisz opinię

781.10zł

5 + 748.90zł

10 + 719.23zł

50 + 691.82zł

100 + 666.45zł

w magazynie: 10000
Model: RYG34-G20
Waga brutto: 6.10kg
Certyfikowany: ISO, CE, REACH

Sprzedane: 62

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki. Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Rozmiar tej skrzyni biegów wynosi 90 x 90mm, a średnica wału wejściowego wynosi 14mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 34, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Uwaga: Gdy znamionowa prędkość wejściowa skrzyni biegów wynosi 1000obr./min, wartość hałasu wynosi <= 55dB; gdy znamionowa prędkość wejściowa wynosi 3000obr./min, wartość hałasu wynosi <= 65dB

Dane techniczne skrzyni przekładniowej

Numer części: RYG34-G20
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 20:1
Sprawność: 94%
Moment bezwładności: 0.13kg·cm²
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 90Nm(796.57lb-in)
Moment dopuszczalny: 180Nm(1593.13lb-in)
Maksymalne obciążenie osiowe wału: 800N
Maksymalne obciążenie promieniowe wału: 1000N
Nominalna prędkość wejściowa: 3000rpm
Maks. prędkość wejściowa: 6000rpm
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -20~150℃

Specyfikacja fizyczna

Rozmiar ramy: 90 x 90mm
Długość skrzyni przekładniowej: 172mm
Typ wału wyjściowego: Klinowy
Średnica wału wyjściowego: Φ20mm
Długość wału wyjściowego: Φ40mm
Średnica wału wejściowego: Φ14mm
Długość wału wejściowego: 22-41mm
Waga: 5934g

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 34 Silnik krokowy
Długość skrzyni biegów(mm)	172
Długość wału wejściowego(mm)	22 - 41
Długość wału wyjściowego(mm)	40
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	90 x 90
Seria produktu	RYG
Średnica wału wejściowego(mm)	14
Średnica wału wyjściowego(mm)	20
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Waga(g)	5934
Zarys	<=15arcmin
