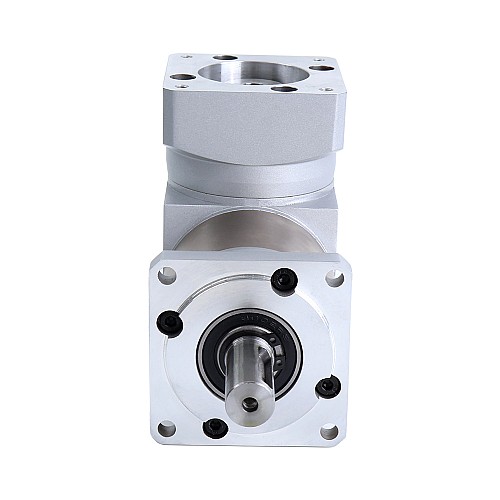

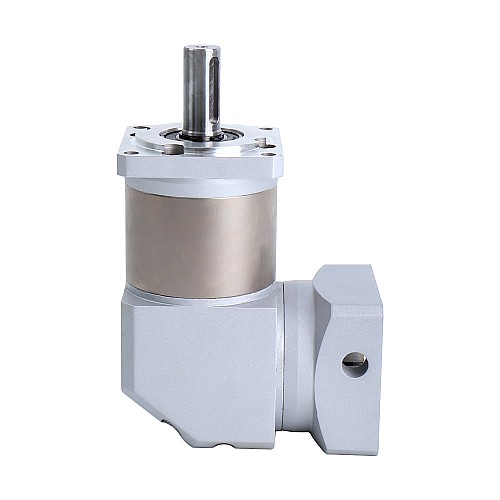

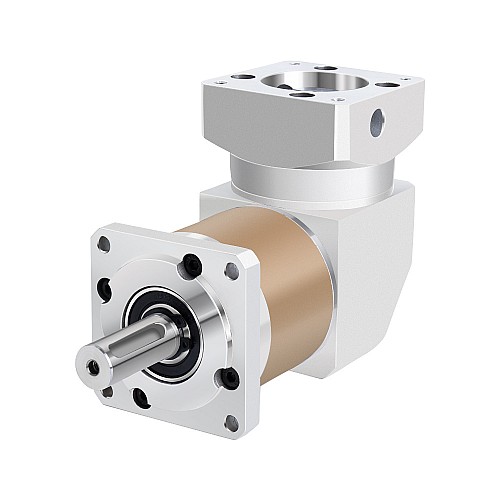

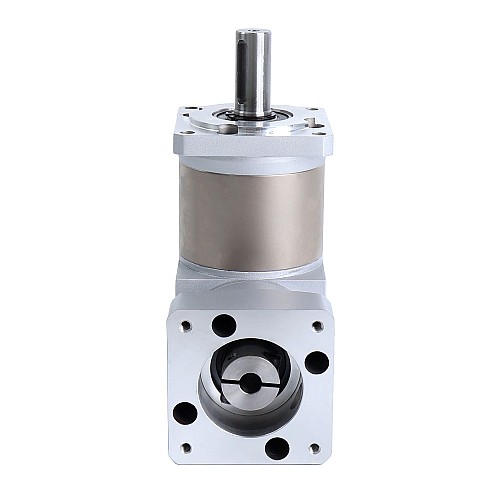

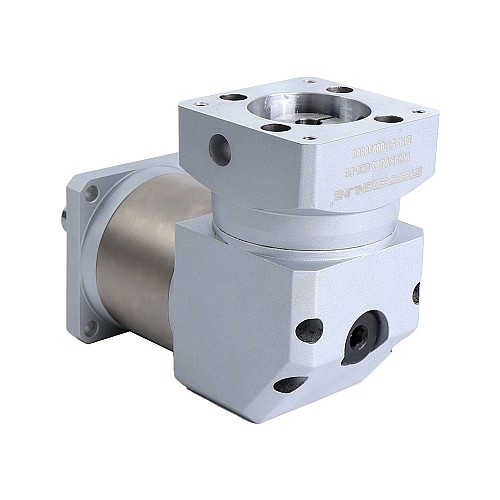

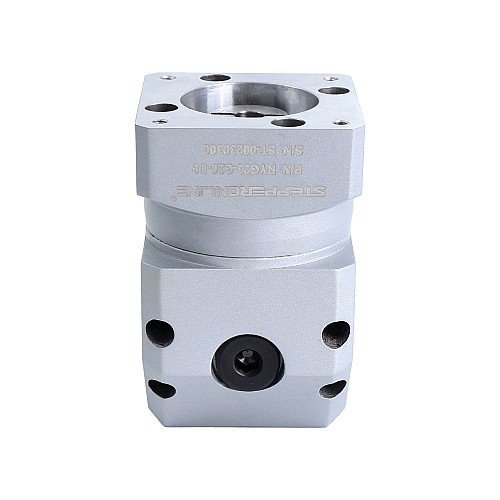

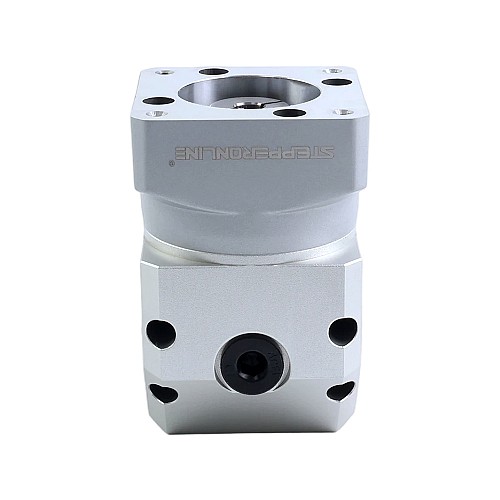

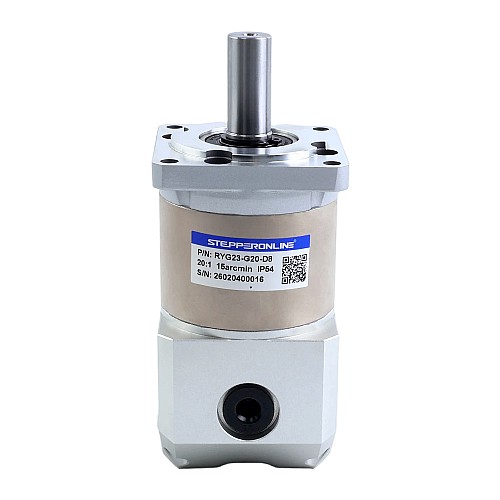

RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 20:1 Spiel 15arc-min dla silnika krokowego Nema 23

0 opinii - Napisz opinię

541.73zł

5 + 519.37zł

10 + 498.84zł

50 + 479.81zł

100 + 462.20zł

w magazynie: 10000
Model: RYG23-G20-D8
Waga brutto: 1.90kg
Certyfikowany: ISO, CE, REACH

Dostępne opcje

Statek z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

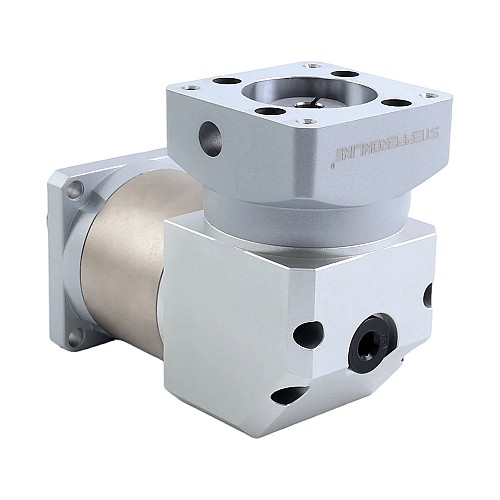

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 8mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 23, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Uwaga: Gdy znamionowa prędkość wejściowa skrzyni biegów wynosi 1000obr./min, wartość hałasu wynosi <= 55dB; gdy znamionowa prędkość wejściowa wynosi 3000obr./min, wartość hałasu wynosi <= 65dB

Dane techniczne skrzyni przekładniowej

Numer części: RYG23-G20-D8
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 20:1
Sprawność: 96%
Moment bezwładności: 0.03kg·cm²
Luz bez obciążenia: <=15arcmin
Maksymalny dopuszczalny moment obrotowy: 30Nm(265.52lb-in)
Moment dopuszczalny: 60Nm(531.04lb-in)
Maksymalne obciążenie osiowe wału: 230N
Maksymalne obciążenie promieniowe wału: 450N
Nominalna prędkość wejściowa: 3000rpm
Maks. prędkość wejściowa: 6000rpm
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -20~150℃

Specyfikacja fizyczna

Rozmiar ramy: 60 x 60mm
Długość skrzyni przekładniowej: 115.5mm
Typ wału wyjściowego: Klinowy
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: Φ35mm
Średnica wału wejściowego: Φ8mm
Długość wału wejściowego: 12-31mm
Waga: 1700g

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Długość skrzyni biegów(mm)	115.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	60 x 60
Seria produktu	RYG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Waga(g)	1700
Zarys	<=15arcmin
