RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 5:1 Luz 10arcmin dla silnika krokowego Nema 23

RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 5:1 Spiel 10arc-min dla silnika krokowego Nema 23

RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 5:1 Luz 10arcmin dla silnika krokowego Nema 23

0 opinii - Napisz opinię

387.74zł

5 + 371.75zł

10 + 357.01zł

50 + 343.43zł

100 + 330.80zł

w magazynie: 200
Model: RYG23-G5-D8
Waga brutto: 1.55kg
Certyfikowany: ISO, CE, REACH

Kliknij kraj dla magazynu na żywo

Wysyłka z

Chiny

USA

Niemcy

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Wybierz lokalny magazyn, zyskaj więcej korzyści!

Klientom z Polski zaleca się wybór lokalnego magazynu w Niemczech jako priorytetowego, ponieważ gwarantuje to szybszą dostawę, wygodniejszą obsługę posprzedażną oraz pozwala uniknąć procedur celnych, co oszczędza zarówno czas, jak i koszty.
Klienci ze wszystkich krajów mogą również wybrać magazyn w Chinach.

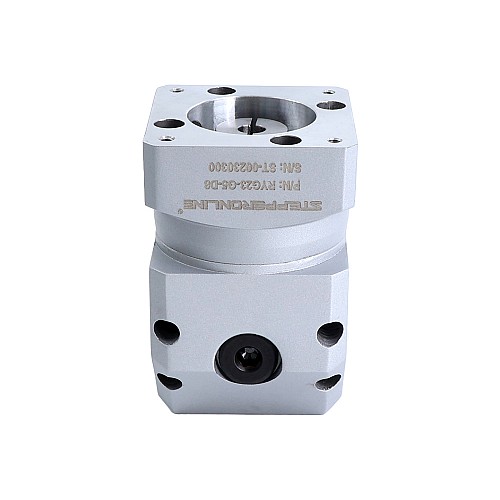

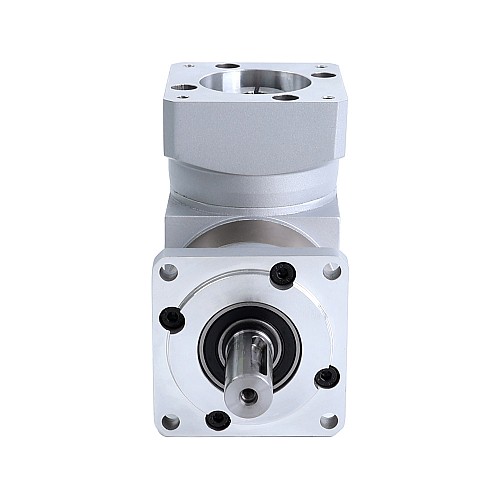

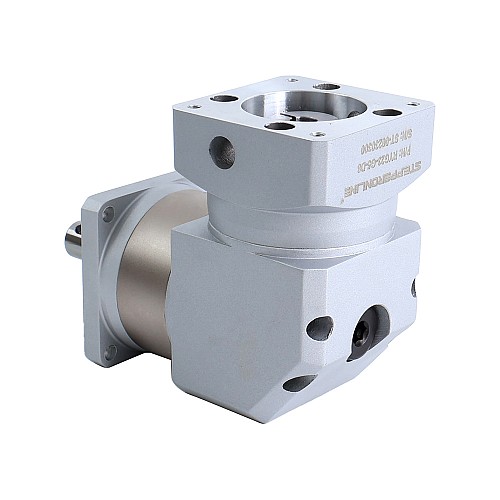

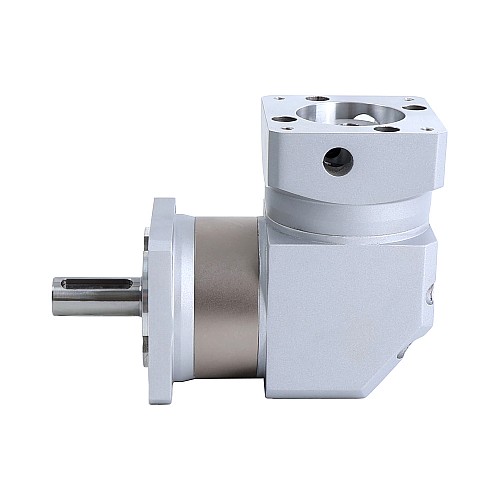

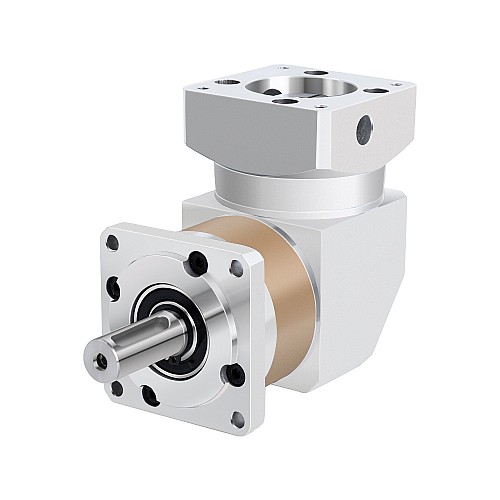

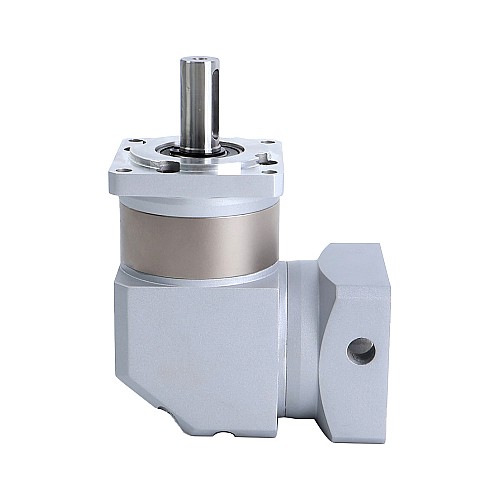

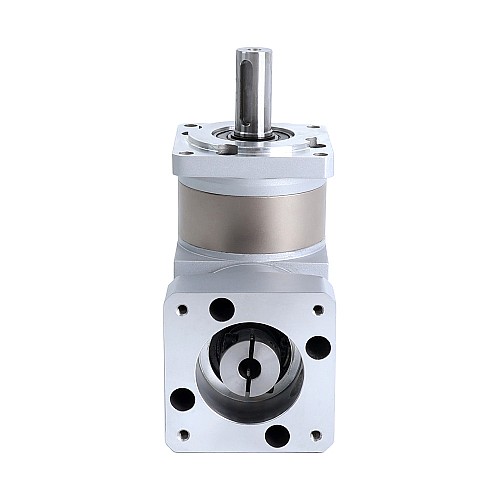

Rozmiar tej skrzyni biegów wynosi 60 x 60mm, a średnica wału wejściowego wynosi 8mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 23, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Dane techniczne skrzyni przekładniowej

Numer części: RYG23-G5-D8
Typ skrzyni biegów: Skrzynia biegów kątowa
Materiał przekładni: Stal stopowa
Przełożenie przekładni: 5:1
Sprawność: 96%
Moment bezwładności: 0.13kg·cm²
Luz międzyzębny bez obciążenia: <=10arcmin
Maksymalny dopuszczalny moment obrotowy: 28Nm(247.82lb-in)
Moment dopuszczalny: 56Nm(495.64lb-in)
Maksymalne obciążenie osiowe wału: 230N
Maksymalne obciążenie promieniowe wału: 450N
Nominalna prędkość wejściowa: 3000rpm
Maks. prędkość wejściowa: 6000rpm
Hałas: <=55dB
Klasa wodoodporności: IP54
Żywotność: 20000h
Temperatura pracy: -20~150℃

Specyfikacja fizyczna

Rozmiar ramy: 60 x 60mm
Długość skrzyni przekładniowej: 99.5mm
Typ wału wyjściowego: Klinowy
Średnica wału wyjściowego: Φ14mm
Długość wału wyjściowego: Φ35mm
Średnica wału wejściowego: Φ8mm
Długość wału wejściowego: 12-31mm
Waga: 1460g

Specyfikacja fizyczna
Dopasowany rozmiar silnika	Nema 23 Silnik krokowy
Długość skrzyni biegów(mm)	99.5
Długość wału wejściowego(mm)	12 - 31
Długość wału wyjściowego(mm)	35
Luz międzyzębny	<=10 arcmin
Materiał przekładni	Stal stopowa
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	5
Rozmiar ramy(mm)	60 x 60
Seria produktu	RYG
Średnica wału wejściowego(mm)	8
Średnica wału wyjściowego(mm)	14
Typ skrzyni biegów	Skrzynia biegów kątowa
Typ wału wyjściowego	Wpust
Waga(g)	1460
