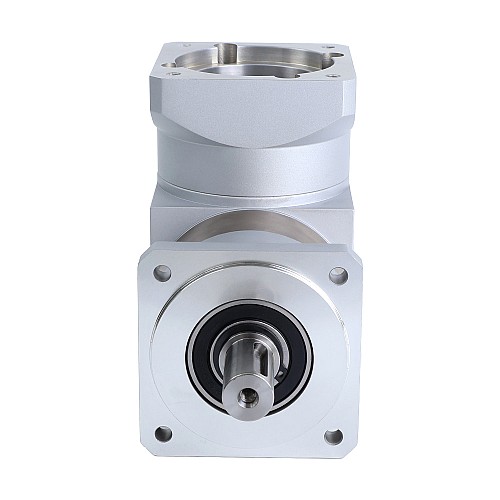

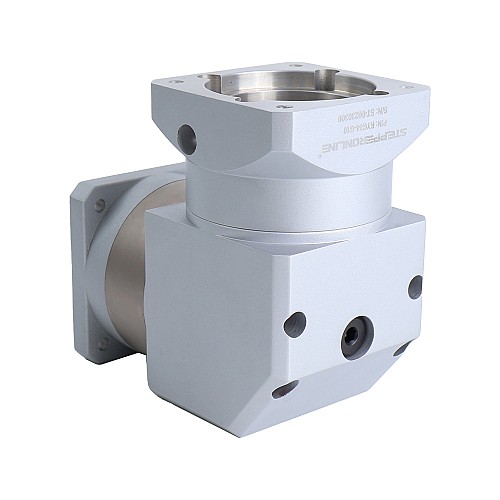

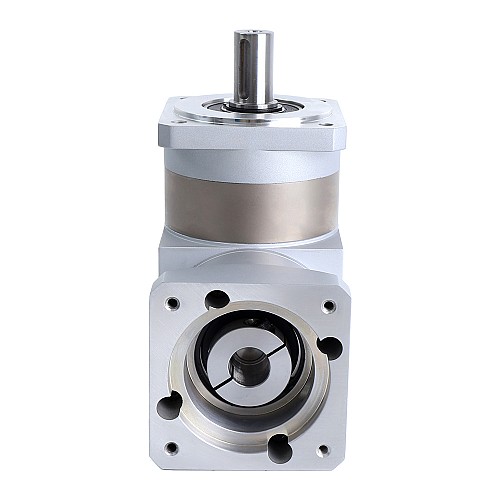

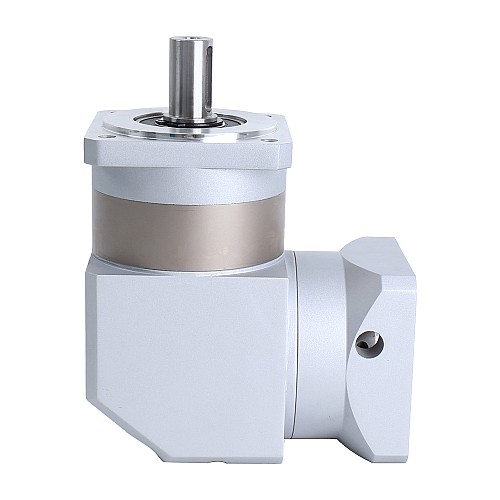

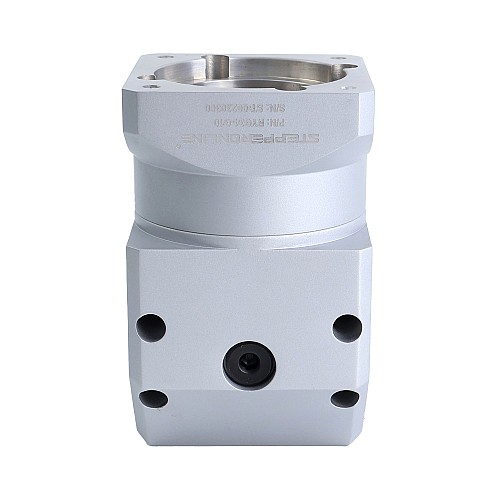

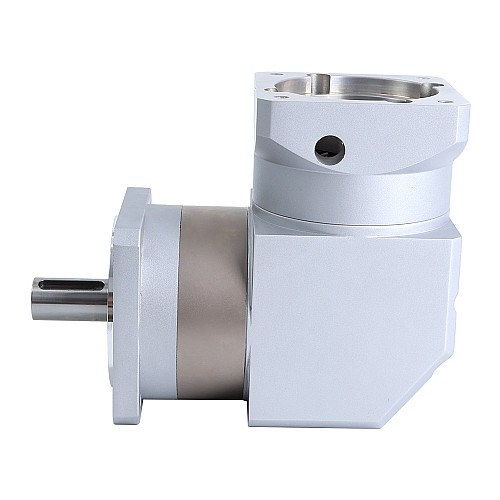

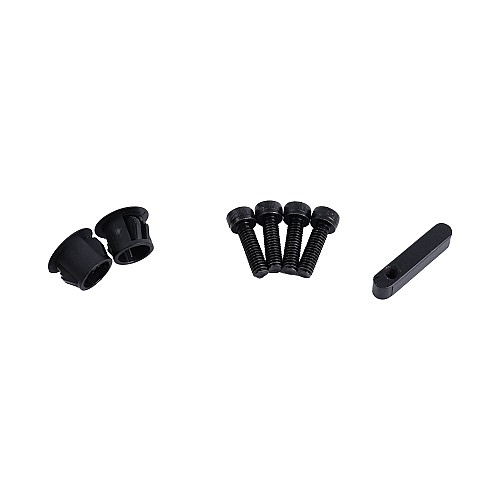

RYG Seria przekładni planetarnych o kącie prostym z przełożeniem 10:1 Luz 10arcmin dla silnika krokowego Nema 34

Rozmiar tej skrzyni biegów wynosi 90 x 90mm, a średnica wału wejściowego wynosi 14mm. Ten skrzyniowy przekładnik kątowy został zaprojektowany dla silnika krokowego Nema 34, a wał wysokiej prędkości i wał niskiej prędkości mają relację 90 stopni lub kąt prosty.

Jedną z głównych zalet skrzyni przekładniowej kątowej jest jej kompaktowy rozmiar i zdolność do dopasowania się do ciasnych przestrzeni, co czyni ją popularnym wyborem do zastosowań, w których sprzęt napędowy musi być blisko sprzętu napędzanego, takich jak na przenośnikach lub innych maszynach.

Uwaga: Gdy znamionowa prędkość wejściowa skrzyni biegów wynosi 1000obr./min, wartość hałasu wynosi <= 55dB; gdy znamionowa prędkość wejściowa wynosi 3000obr./min, wartość hałasu wynosi <= 65dB

Dane techniczne skrzyni przekładniowej

• Numer części: RYG34-G10
• Typ skrzyni biegów: Skrzynia biegów kątowa
• Materiał przekładni: Stal stopowa
• Przełożenie przekładni: 10:1
• Sprawność: 96%
• Moment bezwładności: 0.44kg·cm²
• Luz międzyzębny bez obciążenia: <=10arcmin
• Maksymalny dopuszczalny moment obrotowy: 39Nm(345.18lb-in)
• Moment dopuszczalny: 78Nm(690.36lb-in)
• Maksymalne obciążenie osiowe wału: 800N
• Maksymalne obciążenie promieniowe wału: 1000N
• Nominalna prędkość wejściowa: 3000rpm
• Maks. prędkość wejściowa: 6000rpm
• Hałas: <=55dB
• Klasa wodoodporności: IP54
• Żywotność: 20000h
• Temperatura pracy: -20~150℃

Specyfikacja fizyczna

• Rozmiar ramy: 90 x 90mm
• Długość skrzyni przekładniowej: 149.5mm
• Typ wału wyjściowego: Klinowy
• Średnica wału wyjściowego: Φ20mm
• Długość wału wyjściowego: Φ40mm
• Średnica wału wejściowego: Φ14mm
• Długość wału wejściowego: 22-41mm
• Waga: 5108g
