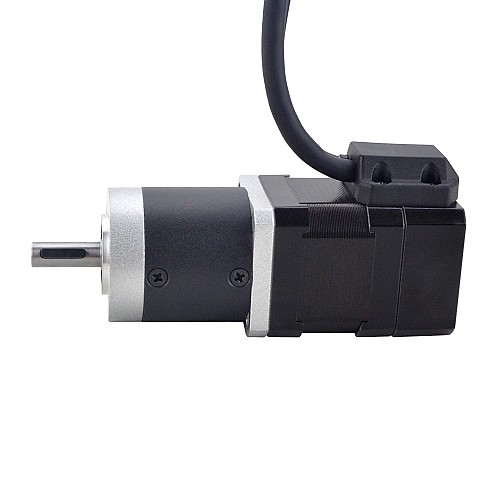

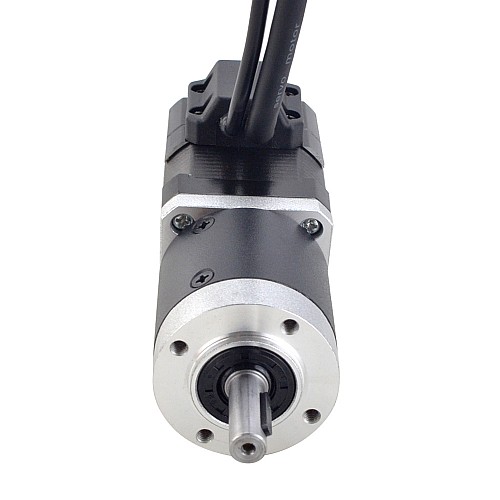

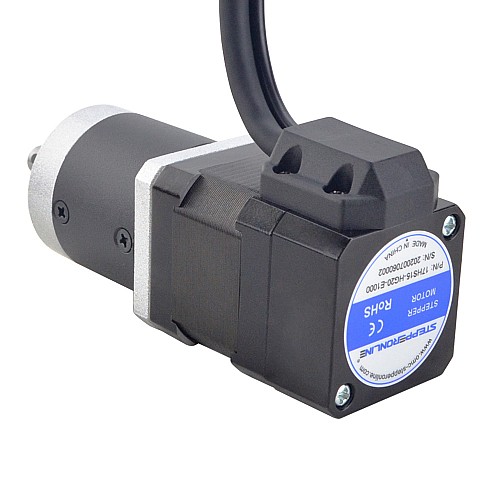

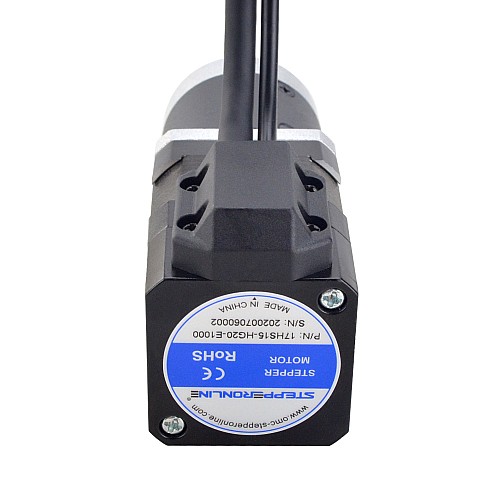

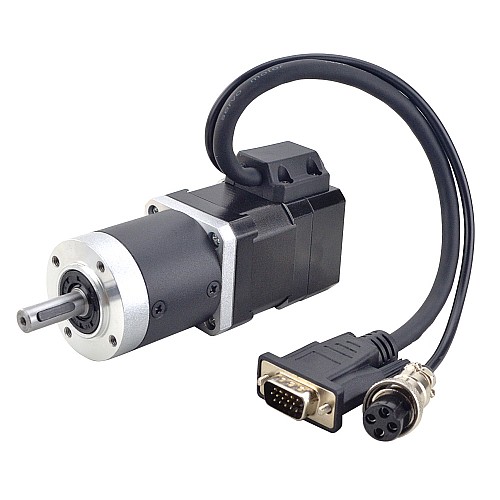

Wyprzedaż w CN — Silnikz zamkniętą pętlą Nema 17 L=39mm Przełożenie przekładni planetarnej 20:1 o wysokiej precyzji

-33 %

Wyprzedaż w CN — Silnikz zamkniętą pętlą Nema 17 L=39mm Przełożenie przekładni planetarnej 20:1 o wysokiej precyzji

0 opinii - Napisz opinię

369.06zł

247.27zł

w magazynie: 10000
Model: CN-17HS15-HG20-E1000
Waga brutto: 0.96kg
Certyfikowany: ISO, CE, UKCA, RoHS

Dostępne opcje

Statek z

Chiny

Ilość

Do koszyka

Pytanie

Dodaj do listy życzeń Porównaj ten produkt

Co oznacza „produkt używany”?

Dla klientów w USA, Wielkiej Brytanii, UE, Australii i Rosji prosimy priorytetowo wybierać lokalny magazyn. W przypadku UE wybierz magazyn niemiecki.
Korzyści z tego wyboru obejmują szybsze czasy dostawy i niższe koszty całkowite, ponieważ nie ponosi się cła.

Wysyłka w ciągu 24 godzin!

Wysyłka w ciągu 24 godzin zasadniczo oznacza, że Twój produkt zostanie wysłany lub wysłany z naszego magazynu w ciągu 24 godzin od złożenia zamówienia.Przeczytaj więcej.

Specyfikacja elektryczna

Numer części producenta: 17HS15-HG20-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 0,39Nm(55,24oz.in)
Prąd znamionowy/faza: 1,68A
Rezystancja fazowa: 1,6oma
Indukcyjność: 3,2mH±20%(1KHz)
Klasa izolacji: B 130°C [266°F]

Specyfikacja fizyczna

Rozmiar ramy: 42x42mm
Długość ciała: 39mm
Średnica wału: Φ8mm
Długość wału: 23,5mm
Długość wału wpustu: 14mm
Długość przewodu: 300mm
Waga: 0,67kg

Dane techniczne skrzyni biegów

Typ skrzyni biegów: Planetarna
Przełożenie: 20:1
Wydajność: 75%
Luz na biegu jałowym: <=1.6deg
Maks. Dopuszczalny moment obrotowy: 10Nm(1416.4oz.in)
Moment dopuszczalny moment obrotowy: 15Nm(2124oz.in)
Maks. Obciążenie promieniowe: 100N
Hałas: <=50dB
Temperatura otoczenia:-10-50 ℃

Specyfikacja enkodera

Typ obwodu wyjściowego: typ różnicowy
Typ enkodera: Optyczny przyrostowy
Rozdzielczość enkodera: 1000
Kanały sygnału wyjściowego: 2kanały
Min. napięcie zasilania: 4V
Maks. napięcie zasilania: 5V
Prąd wyjściowy: 100mA
Wysokie napięcie wyjściowe: 5V
Niskie napięcie wyjściowe: 4,5V
Maksymalna częstotliwość wyjściowa: 60kHZ

Połączenie

SZPILKA	1	2	3	4
Silnik	A+	A-	B+	B-

SZPILKA	2	3	1	13	11	12
Koder	VCC	EGND	EA+	EA-	EB+	EB-

Silnik wyposażony jest w niezwykle elastyczny kabel, który można zginać 8 milionów razy bez ryzyka uszkodzenia.

Rodzaj produktu
Rodzaj produktu	Silnik z enkoderem i hamulcem oraz skrzynią biegów
Specyfikacja elektryczna
Indukcyjność(mH)	3.2
Kanały sygnału wyjściowego	2
Moment trzymania(Ncm)	39
Prąd znamionowy(A)	1.68
Rezystancja fazy(ohms)	1.6
Rozdzielczość enkodera	1000PPR
Silnik krokowy z	Enkoder/Przekładnia
Typ enkodera	Optyczny przyrostowy
Typ obwodu wyjściowego	Różnicowy
Specyfikacja fizyczna
Długość ciała(mm)	39
Długość wału(mm)	23.5
Klasa IP	40
Metoda inwentaryzacji	Dedykowany inwentarz
Przełożenie(xx:1)	20
Rozmiar ramy(mm)	Nema 17 (42 x 42)
Średnica wału(mm)	8
Typ skrzyni biegów	Przekładnia planetarna serii HG
Typ wału wyjściowego	Wpust
Zarys	<=1.6deg
